樓主  發表于: 2018-01-18 21:10
帶著手柄，上面有正反轉按鈕，電容并聯到兩個開關上

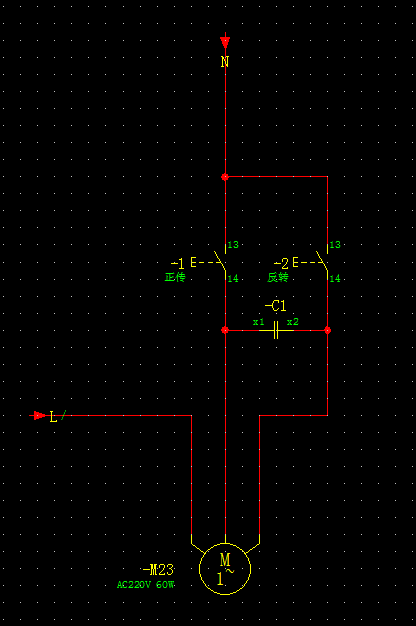

如下圖，現在要改裝一下在配電柜里面控制，電柜距離電機得30米遠，請問電容可以并聯到接觸器上嗎？會不會太遠了？還有控制正反轉有沒有更好的辦法？
朋友多了路好走!!!
愚公移山
可解FPX，F(xiàn)PXH，F(xiàn)P0R，F(xiàn)P0H
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 770 個
工控威望: 1037 點
下載積分: 2086 分
在線時間: 484(小時)
注冊時間: 2008-01-26
最后登錄: 2024-09-21
查看愚公移山的 主題 / 回貼
1樓  發表于: 2018-01-19 08:07
電容放電柜，30米遠不是問題，只是啟動時刻才起作用。
1992sd
級別: 略有小成
精華主題: 0
發帖數量: 237 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 583(小時)
注冊時間: 2012-08-23
最后登錄: 2024-09-20
查看1992sd的 主題 / 回貼
2樓  發表于: 2018-01-19 08:08
電容是控制電機換向用的，如果并聯到接觸器上，電機就不轉了，嚴重的話會燒電機。
68074633
級別: 工控俠客
精華主題: 0
發帖數量: 192 個
工控威望: 2140 點
下載積分: 13515 分
在線時間: 320(小時)
注冊時間: 2014-06-25
最后登錄: 2024-07-24
查看68074633的 主題 / 回貼
3樓  發表于: 2018-01-19 08:10
電容可以直接接在機器上，建議用兩個繼電器控制。因?yàn)檫@個功率不大。一個控制運轉，一個正反轉。原電路，同時閉合容易壞電機
靜芳
級別: 工控俠客
精華主題: 0
發帖數量: 947 個
工控威望: 3026 點
下載積分: 3279 分
在線時間: 203(小時)
注冊時間: 2010-02-05
最后登錄: 2024-09-18
查看靜芳的 主題 / 回貼
4樓  發表于: 2018-01-19 22:44
電容裝電機邊。
逍遙書生
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 199 點
下載積分: 709 分
在線時間: 24(小時)
注冊時間: 2013-07-24
最后登錄: 2018-01-30
查看逍遙書生的 主題 / 回貼
5樓  發表于: 2018-01-30 14:05
建議用10A的接觸器控制，便于加行程
2018工控狗
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 144 點
下載積分: 3336 分
在線時間: 24(小時)
注冊時間: 2018-01-11
最后登錄: 2021-06-05
查看2018工控狗的 主題 / 回貼
6樓  發表于: 2018-01-30 15:50
這種線路第一次見到
草原牧人
學必真，行必果……
級別: 略有小成
精華主題: 0
發帖數量: 291 個
工控威望: 412 點
下載積分: 1984 分
在線時間: 956(小時)
注冊時間: 2007-10-02
最后登錄: 2024-08-01
查看草原牧人的 主題 / 回貼
7樓  發表于: 2018-01-31 14:56
大家都有見過家用洗衣機吧；洗衣機內的洗滌電機就是這樣運行的。
愛家愛china
愛家愛china
級別: 家園�？�
精華主題: 0
發帖數量: 507 個
工控威望: 882 點
下載積分: 1374 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2024-06-17
查看愛家愛china的 主題 / 回貼
8樓  發表于: 2018-02-03 22:13
引用
引用第1樓愚公移山于2018-01-19 08:07發表的  :
電容放電柜，30米遠不是問題，只是啟動時刻才起作用。

這個電容是不斷開的，是運行電容
朋友多了路好走!!!
sun3751
安康科技
級別: 家園�？�
精華主題: 0
發帖數量: 704 個
工控威望: 679 點
下載積分: 3175 分
在線時間: 287(小時)
注冊時間: 2008-03-26
最后登錄: 2024-09-17
查看sun3751的 主題 / 回貼
9樓  發表于: 2018-02-04 13:39
這種換向問題太多，不實用！
煙臺安康電氣科技有限公司
-伺服、變頻器·觸摸屏·PLC-
-編程·配套-13156951983-
anidywu
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 128 點
下載積分: 2536 分
在線時間: 28(小時)
注冊時間: 2016-10-22
最后登錄: 2024-04-19
查看anidywu的 主題 / 回貼
10樓  發表于: 2018-02-05 15:33
單向電機的換向是利用電容的特性來實現的
