樓主  發表于: 2018-01-31 15:17

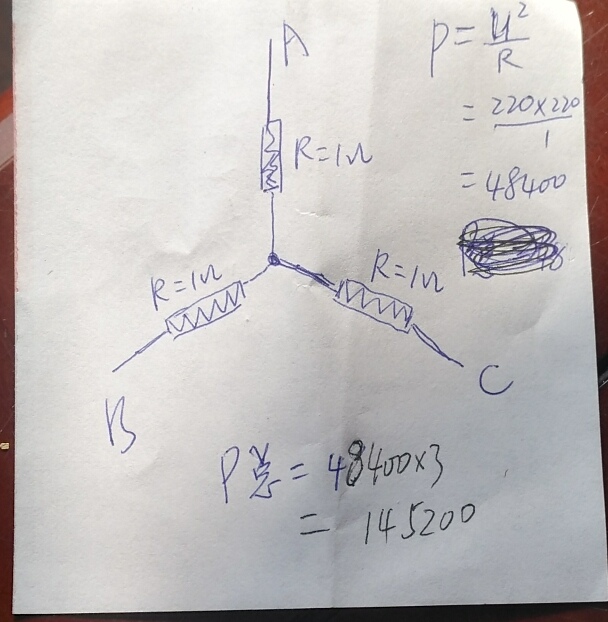

圖片：
380V三相對稱負載，上圖功率計算正確嗎？
[ 此帖被楊官華在2018-01-31 16:29重新編輯 ]
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2207 個
工控威望: 2437 點
下載積分: 11592 分
在線時間: 911(小時)
注冊時間: 2008-11-12
最后登錄: 2024-09-20
查看泰山之石的 主題 / 回貼
1樓  發表于: 2018-01-31 17:03
樓主好像不是你這樣理解的？怎么計算網搜吧我也不是記得很詳細。
功率=1.732*額定電壓*電流是三相電路中星型接法的純阻性負載功率計算公式功率=額定電壓*電流是單相電路中純阻性負載功率計算公式P=1.732×(380×I×CO...
hxl202319
工資就像大姨媽，一月一次，一周就沒了
級別: 網絡英雄

精華主題: 0
發帖數量: 1751 個
工控威望: 10137 點
下載積分: 61261 分
在線時間: 2664(小時)
注冊時間: 2007-03-26
最后登錄: 2024-09-21
查看hxl202319的 主題 / 回貼
2樓  發表于: 2018-01-31 17:19
這樣算沒問題
簽名無效了，麻雀不見了！
老兔子
級別: 家園�？�
精華主題: 0
發帖數量: 662 個
工控威望: 803 點
下載積分: 6689 分
在線時間: 500(小時)
注冊時間: 2008-06-27
最后登錄: 2024-09-23
查看老兔子的 主題 / 回貼
3樓  發表于: 2018-01-31 19:39
對的，沒有錯。

三相平衡阻性負載，等于單相負載的3倍，即三個單相負載的總和。
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1276 個
工控威望: 6107 點
下載積分: 52048 分
在線時間: 1120(小時)
注冊時間: 2012-04-24
最后登錄: 2024-03-06
查看john42tw的 主題 / 回貼
4樓  發表于: 2018-02-01 11:51
P=√3 V*I*cosθ
  =1.732 * 380 * 380/2 * 1
  =125050w
  ~125kw
wul2.4g
級別: 工控俠客
精華主題: 0
發帖數量: 1969 個
工控威望: 2148 點
下載積分: 48549 分
在線時間: 554(小時)
注冊時間: 2009-07-30
最后登錄: 2024-09-04
查看wul2.4g的 主題 / 回貼
5樓  發表于: 2018-02-01 12:25
如果是電熱絲，純電阻是可以這樣計算的，但如果不是，如電動機繞組，不能這么計算！
lch8478
級別: 略有小成
精華主題: 0
發帖數量: 331 個
工控威望: 428 點
下載積分: 1273 分
在線時間: 271(小時)
注冊時間: 2016-07-13
最后登錄: 2024-09-24
查看lch8478的 主題 / 回貼
6樓  發表于: 2018-02-01 16:29
引用
引用第4樓john42tw于2018-02-01 11:51發表的  :
P=√3 V*I*cosθ
  =1.732 * 380 * 380/2 * 1
  =125050w
  ~125kw

你這算法不對，I=220/1，
1.732*380*220=144795.2W
cjm1234
級別: 網絡英雄

精華主題: 0
發帖數量: 2279 個
工控威望: 15166 點
下載積分: 18879 分
在線時間: 3473(小時)
注冊時間: 2014-01-09
最后登錄: 2024-09-24
查看cjm1234的 主題 / 回貼
7樓  發表于: 2018-02-01 18:04
最簡單計算法，三相異步電機按每千瓦2A算
shi1021
級別: 工控俠客
精華主題: 0
發帖數量: 94 個
工控威望: 4145 點
下載積分: 22703 分
在線時間: 142(小時)
注冊時間: 2017-12-22
最后登錄: 2024-04-15
查看shi1021的 主題 / 回貼
8樓  發表于: 2018-02-02 09:43
恭喜完全正確
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1187 個
工控威望: 1732 點
下載積分: 7542 分
在線時間: 576(小時)
注冊時間: 2012-08-31
最后登錄: 2024-09-24
查看sanlihu的 主題 / 回貼
9樓  發表于: 2018-02-02 09:43
樓主的算法是對的，結果也可通過實踐檢驗無誤。
