樓主  發表于: 2018-02-23 14:24

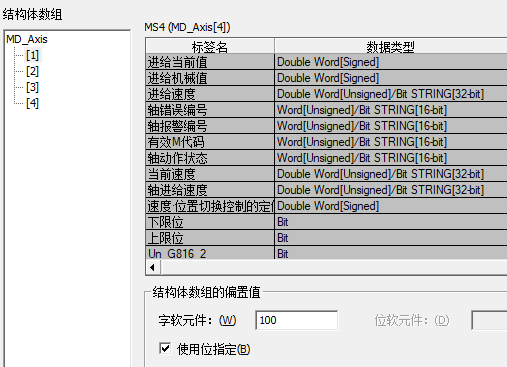

如題。三菱GXW2中,使用結構體數組編程,在使用其中具體的某一組數據元素時,

  MS4[1].M代碼ON   MS4[2].M代碼ON  ......MS4[4].M代碼ON




分別在3中編程語言下的情況如下:

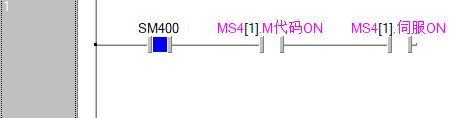

1. 結構話梯形圖


     MS4[1].M代碼ON 等 可以直接輸入 使用,

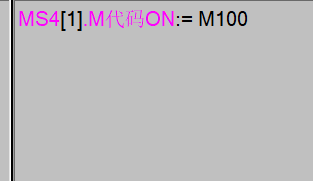

2. ST語言中  (包括內嵌式ST)


    MS4[1].M代碼ON  等也可以直接輸入 使用

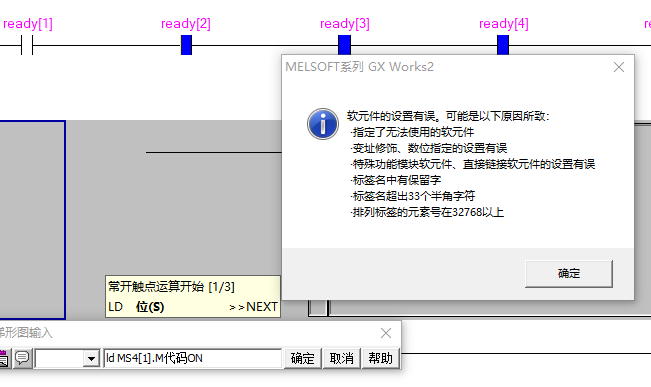

3.梯形圖(包含帶標簽功能的梯形圖)


MS4[1].M代碼ON  等使用卻無效  圖4請問有哪位知道  為什么,  既然是結構化工程中帶標簽的梯形圖,號稱支持IEC功能,為什么不能直接使用。導致很多方便性的編程方法無法實現。

希望大家一起討論. 如何實現最高效簡潔的編程. 謝謝。
[ 此帖被conchnit在2018-02-23 14:31重新編輯 ]
踏實走好每一步. 承接自動化項目.
w45062099
多做事,少說話!
級別: 略有小成
精華主題: 0
發帖數量: 340 個
工控威望: 450 點
下載積分: 1293 分
在線時間: 1045(小時)
注冊時間: 2014-10-23
最后登錄: 2024-12-20
查看w45062099的 主題 / 回貼
1樓  發表于: 2018-02-23 14:49
三菱規定不能用,包括在SFC中也不行,沒有那么多為什么!
每天只要小小一步都是在進步!
1247700197
級別: 探索解密
精華主題: 0
發帖數量: 16 個
工控威望: 108 點
下載積分: 492 分
在線時間: 15(小時)
注冊時間: 2016-03-22
最后登錄: 2019-06-28
查看1247700197的 主題 / 回貼
2樓  發表于: 2018-02-24 08:45

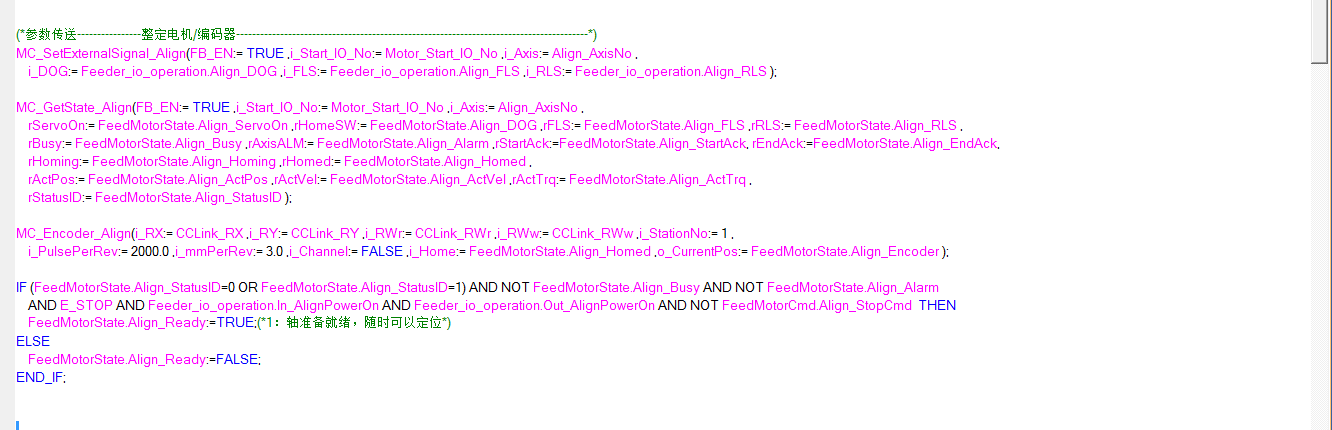

圖片:
還看到了這一寫法 ,完全看不懂
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2846 個
工控威望: 3618 點
下載積分: 3519 分
在線時間: 3810(小時)
注冊時間: 2007-11-04
最后登錄: 2024-12-22
查看tingfenghu的 主題 / 回貼
3樓  發表于: 2022-02-22 17:47
引用
引用第2樓1247700197于2018-02-24 08:45發表的  :
還看到了這一寫法 ,完全看不懂

寫的人也未必看得懂,所謂屎山。
二手PLC,觸摸屏,伺服驅動,各類氣動設備
http://shop58129605.taobao.com/
fczxjh
級別: 家園?
精華主題: 0
發帖數量: 280 個
工控威望: 682 點
下載積分: 2270 分
在線時間: 146(小時)
注冊時間: 2019-07-15
最后登錄: 2024-12-15
查看fczxjh的 主題 / 回貼
4樓  發表于: 2022-02-22 20:32
全部用FBD編寫。我試過FB里用結構體,在梯形圖用這個FB就報錯,F(xiàn)B和主程序都用FBD就可以
dgamen
歲月不饒人
級別: 略有小成
精華主題: 0
發帖數量: 315 個
工控威望: 423 點
下載積分: 2035 分
在線時間: 565(小時)
注冊時間: 2016-05-23
最后登錄: 2022-04-04
查看dgamen的 主題 / 回貼
5樓  發表于: 2022-03-02 09:28
MS4[1].M代碼ON是結構體數組,不是普通數組,只能在結構化程序里使用。梯形圖里可以使用普通數組
龍達工控萌新
級別: 略有小成
精華主題: 0
發帖數量: 185 個
工控威望: 300 點
下載積分: 1122 分
在線時間: 84(小時)
注冊時間: 2017-10-25
最后登錄: 2024-04-22
查看龍達工控萌新的 主題 / 回貼
6樓  發表于: 2022-03-03 09:37
GX -WORKS3 可以用 好像
