樓主  發表于: 2018-03-19 11:40

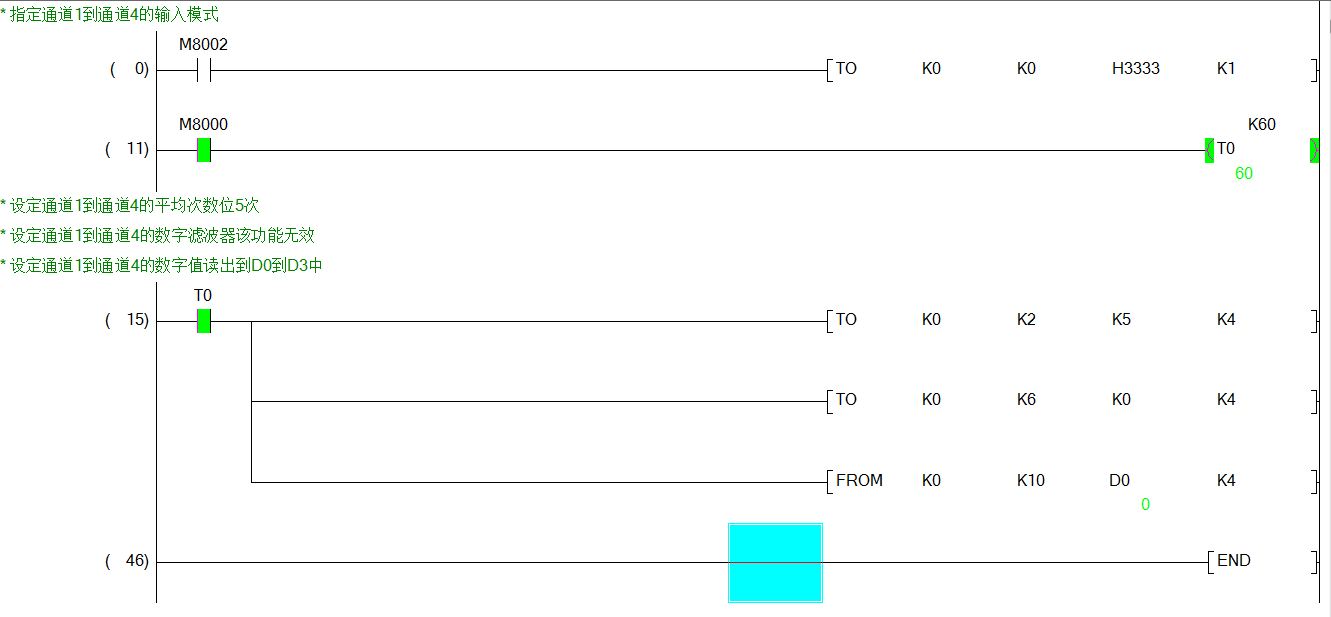

圖片：
上面是按照手冊寫的模擬量程序，為什么監控到D0的值位0��？
模擬量輸入的是壓力傳感器，輸入范圍0-600Kpa，4-20mA，
wangnaizhi
級別: 論壇先鋒
精華主題: 0
發帖數量: 1273 個
工控威望: 1449 點
下載積分: 5484 分
在線時間: 896(小時)
注冊時間: 2015-08-31
最后登錄: 2024-12-21
查看wangnaizhi的 主題 / 回貼
1樓  發表于: 2018-03-19 11:47
看一下BFM#10說明上面是什么內容
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9680 個
工控威望: 8578 點
下載積分: 16737 分
在線時間: 5328(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-23
查看ymmfa的 主題 / 回貼
2樓  發表于: 2018-03-19 12:18
檢查一下接線。還有FX3U-4AD的安裝位置。
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
維他命c
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 145 點
下載積分: 772 分
在線時間: 41(小時)
注冊時間: 2017-08-26
最后登錄: 2024-12-23
查看維他命c的 主題 / 回貼
3樓  發表于: 2018-03-19 12:48
引用
引用第2樓ymmfa于2018-03-19 12:18發表的  :
檢查一下接線。還有FX3U-4AD的安裝位置。

接線就是按照手冊上接的線。按照另一種程序?qū)懛ǹ梢员O(jiān)控到D0的值，但這個值好象不對，按照線性關系，D0的值應該是2701（氣壓是大氣壓環境）
xuhao027
級別: 探索解密
精華主題: 0
發帖數量: 71 個
工控威望: 195 點
下載積分: 683 分
在線時間: 118(小時)
注冊時間: 2012-11-06
最后登錄: 2024-12-12
查看xuhao027的 主題 / 回貼
4樓  發表于: 2018-03-20 11:27
手冊也有寫錯的，你是沒見識過吧，確認接線，然后看好每個BFM的說明。我曾經被說明書上的例子坑過
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22585 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2024-12-09
查看twingo49的 主題 / 回貼
5樓  發表于: 2018-04-12 16:33
讀出BFM#29看看裡面有沒有異常碼
smgbwgltd
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 364 點
下載積分: 6335 分
在線時間: 394(小時)
注冊時間: 2008-07-04
最后登錄: 2022-10-28
查看smgbwgltd的 主題 / 回貼
6樓  發表于: 2018-05-24 13:39
程序每行均存在問題，H3333應為H1111
K2為K1
K6為K5
K10為K9
iujfang
怪人
級別: 家園�？�
精華主題: 0
發帖數量: 408 個
工控威望: 531 點
下載積分: 1387 分
在線時間: 205(小時)
注冊時間: 2010-05-21
最后登錄: 2024-12-22
查看iujfang的 主題 / 回貼
7樓  發表于: 2018-05-24 15:40
引用
引用第6樓smgbwgltd于2018-05-24 13:39發表的  :
程序每行均存在問題，H3333應為H1111
K2為K1
K6為K5
K10為K9

你要弄明白，這是FX3U-4AD不是FX2N-4AD兩者是不一樣的
