樓主  發表于: 2018-05-19 10:27
圖片：

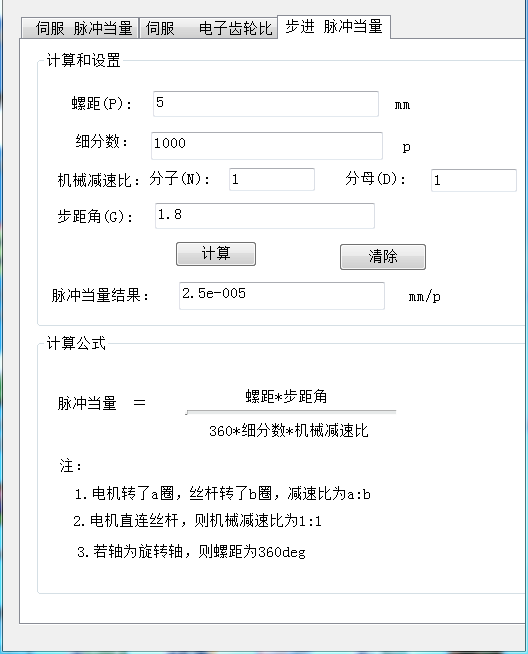

步進的步距角為1.8度       絲桿的螺距為5MM     怎樣細分才能做到一個脈沖走0.01MM  ，伺服通過調分子分母可以做到，不知道步進是怎樣做的。如圖及計算軟件分享
附件： 脈沖當量計算工具.rar (20 K) 下載次數:417
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+1(竹風涼) 感謝分享！
  • 下載積分:+5(最遠是多遠) 真誠感謝！
  • 下載積分:+1(咗臉ヅ微笑ぺ) 感謝分享！
  • 下載積分:+1(bruce2020) 熱心助人！
    • 士林變頻器代理 18312516885
    ranbin
    學無止境！
    級別: 略有小成
    精華主題: 0
    發帖數量: 326 個
    工控威望: 449 點
    下載積分: 6547 分
    在線時間: 44(小時)
    注冊時間: 2018-04-04
    最后登錄: 2020-10-22
    查看ranbin的 主題 / 回貼
    1樓  發表于: 2018-05-19 10:44
    路過看看！
    白蘿卜大白菜
    To be a better man.
    級別: 工控俠客
    精華主題: 0
    發帖數量: 227 個
    工控威望: 2436 點
    下載積分: 1827 分
    在線時間: 135(小時)
    注冊時間: 2018-01-03
    最后登錄: 2024-12-19
    查看白蘿卜大白菜的 主題 / 回貼
    2樓  發表于: 2018-05-19 10:55
    做不了，要做到脈沖當量為0.01mm，那么500個脈沖電機轉一圈。細分?jǐn)?shù)為2.5才可以�？梢宰龅�25細分，每轉5000個脈沖，脈沖當量就是5mm/5000=0.001。   應該是這樣算的吧
    本帖最近評分記錄：
  • 下載積分:+1(咗臉ヅ微笑ぺ) 對的
    • 有文化學習的筆記本，
    鋼筆，鉛筆，文具盒，
    姑娘喜歡的小花布，小伙扎的線圍脖。
    穿著個球鞋跑地快，打球賽跑不怕磨。
    秋衣秋褲號頭多，又可身來，又暖和。
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11284 個
    工控威望: 18662 點
    下載積分: 12397 分
    在線時間: 2698(小時)
    注冊時間: 2013-01-31
    最后登錄: 2024-12-21
    查看往事如風的 主題 / 回貼
    3樓  發表于: 2018-05-19 16:29
    很方便，謝謝樓主
    三人行者必有我?guī)?，擇其善者而從之
    michael.guan
    級別: 略有小成
    精華主題: 0
    發帖數量: 196 個
    工控威望: 347 點
    下載積分: 593 分
    在線時間: 69(小時)
    注冊時間: 2018-03-23
    最后登錄: 2024-07-21
    查看michael.guan的 主題 / 回貼
    4樓  發表于: 2018-05-21 10:02
    另外還有個問題，老的步進驅動器上的細分是指200的倍數，如細分是2的話，就是2×200=400脈沖/轉，但是現在的步進驅動器上的細分撥碼直接對應的就是xxx脈沖/轉，如1000細分，實際就是1000個脈沖/轉，所以這個公式還是只適合老步進的，對新的不適應。
    cai.6512
    級別: 工控俠客
    精華主題: 0
    發帖數量: 358 個
    工控威望: 3223 點
    下載積分: 8474 分
    在線時間: 231(小時)
    注冊時間: 2008-04-22
    最后登錄: 2023-08-16
    查看cai.6512的 主題 / 回貼
    5樓  發表于: 2018-05-31 20:43
    謝謝樓主
    chanasky
    級別: 探索解密
    精華主題: 0
    發帖數量: 77 個
    工控威望: 145 點
    下載積分: 831 分
    在線時間: 20(小時)
    注冊時間: 2018-01-04
    最后登錄: 2024-08-26
    查看chanasky的 主題 / 回貼
    6樓  發表于: 2018-06-04 15:10

    cbk
    級別: 略有小成
    精華主題: 0
    發帖數量: 111 個
    工控威望: 238 點
    下載積分: 39258 分
    在線時間: 223(小時)
    注冊時間: 2010-12-12
    最后登錄: 2024-12-22
    查看cbk的 主題 / 回貼
    7樓  發表于: 2018-06-04 16:54
    多謝分享！
    qq910877460
    這操蛋的工控行業
    級別: 略有小成
    精華主題: 0
    發帖數量: 90 個
    工控威望: 244 點
    下載積分: 3303 分
    在線時間: 57(小時)
    注冊時間: 2014-05-20
    最后登錄: 2024-11-04
    查看qq910877460的 主題 / 回貼
    8樓  發表于: 2018-06-11 16:24
    一樓軟件很好，下載了留著用，謝謝樓主
    操蛋的工控行業，為了碎銀幾兩，又不得不搞它
    langui
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1541 個
    工控威望: 1764 點
    下載積分: 6257 分
    在線時間: 642(小時)
    注冊時間: 2014-06-16
    最后登錄: 2024-12-12
    查看langui的 主題 / 回貼
    9樓  發表于: 2018-06-12 10:13
    老掉牙的計算方法了，以前的步進驅動器才會設定多少細分，現在的驅動器都直接是多少脈沖一圈的。要么你是用單片機驅動，可以用這個軟件計算。
