樓主  發表于: 2018-05-25 11:57
圖片：

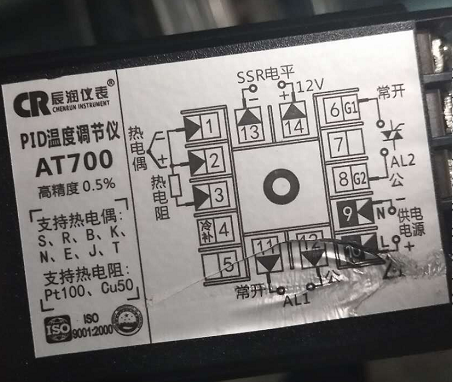

   RT，詳細見圖片電路圖！新手上路，請大師指引！
電小霸王
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22555 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2024-11-10
查看twingo49的 主題 / 回貼
1樓  發表于: 2018-05-25 12:12
看起來是沒有
wqing
向同行們學習！
級別: 略有小成
精華主題: 0
發帖數量: 281 個
工控威望: 456 點
下載積分: 95875 分
在線時間: 622(小時)
注冊時間: 2008-10-08
最后登錄: 2024-08-24
查看wqing的 主題 / 回貼
2樓  發表于: 2018-05-25 12:30
沒有了，用12v小繼電器，轉一下就可以了，但是接觸器的，控制動作頻率要 調整慢一點一下。
wul2.4g
級別: 工控俠客
精華主題: 0
發帖數量: 1973 個
工控威望: 2152 點
下載積分: 48607 分
在線時間: 555(小時)
注冊時間: 2009-07-30
最后登錄: 2024-10-27
查看wul2.4g的 主題 / 回貼
3樓  發表于: 2018-05-25 12:42
2樓正解！輸出接DC12v小繼電器，繼電器常開觸點去控制交流接觸器線圈，控制動作頻率要調整慢一點。
東敏123
級別: 略有小成
精華主題: 0
發帖數量: 151 個
工控威望: 269 點
下載積分: 718 分
在線時間: 72(小時)
注冊時間: 2018-03-27
最后登錄: 2024-03-27
查看東敏123的 主題 / 回貼
4樓  發表于: 2018-05-25 13:27
引用
引用第2樓wqing于2018-05-25 12:30發表的  :
沒有了，用12v小繼電器，轉一下就可以了，但是接觸器的，控制動作頻率要 調整慢一點一下。

我不是很明白，那2個輔助觸點不能用嗎？為什么要用12v輸出呢，12v輸出是干嘛用的？
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22555 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2024-11-10
查看twingo49的 主題 / 回貼
5樓  發表于: 2018-05-25 16:05
引用
引用第4樓東敏123于2018-05-25 13:27發表的  :

我不是很明白，那2個輔助觸點不能用嗎？為什么要用12v輸出呢，12v輸出是干嘛用的？

那兩個輔助點是警報用的，13,14腳是這個控制器的輸出，上面有註明12V，接固態繼電器用的。
樓主留言：
熱心助人！
smgbwgltd
級別: 略有小成
精華主題: 0
發帖數量: 226 個
工控威望: 364 點
下載積分: 6335 分
在線時間: 394(小時)
注冊時間: 2008-07-04
最后登錄: 2022-10-28
查看smgbwgltd的 主題 / 回貼
6樓  發表于: 2018-05-25 16:19
沒看明白，SSR直接接可控硅不就完事了嗎，為什么還要接KM？目的不是控制溫度嗎，否則用繼電器輸出儀表就可以了
1406606700
級別: 論壇先鋒
精華主題: 0
發帖數量: 207 個
工控威望: 1130 點
下載積分: 3716 分
在線時間: 370(小時)
注冊時間: 2016-10-12
最后登錄: 2024-09-28
查看1406606700的 主題 / 回貼
7樓  發表于: 2018-05-25 16:24
不接SSR不行的，，普通繼電器根本承受不了那樣不停通斷的頻率，時間長了，繼電器就燒了
樓主留言：
這位老兄是過來人，哈哈！
moyqfujian
級別: 網絡英雄
精華主題: 0
發帖數量: 1530 個
工控威望: 15101 點
下載積分: 1302 分
在線時間: 1410(小時)
注冊時間: 2013-12-08
最后登錄: 2024-11-10
查看moyqfujian的 主題 / 回貼
8樓  發表于: 2018-05-25 16:37
有12v的接觸器
工控菜鳥
菜鳥一只
級別: 論壇先鋒
精華主題: 0
發帖數量: 949 個
工控威望: 1125 點
下載積分: 13848 分
在線時間: 292(小時)
注冊時間: 2017-04-12
最后登錄: 2024-11-07
查看工控菜鳥的 主題 / 回貼
9樓  發表于: 2018-05-25 18:42
你那11,12端子是什么功能？
焦劉吉
緊跟時代發展，努力做好時代青年
級別: 工控俠客
精華主題: 0
發帖數量: 1460 個
工控威望: 4682 點
下載積分: 14945 分
在線時間: 429(小時)
注冊時間: 2015-05-19
最后登錄: 2024-10-28
查看焦劉吉的 主題 / 回貼
10樓  發表于: 2018-05-25 18:47
有的是電流控制，有的是電壓控制的
Rules are always made by the strong, and history is always written by the winners.
michael.guan
級別: 略有小成
精華主題: 0
發帖數量: 196 個
工控威望: 347 點
下載積分: 593 分
在線時間: 69(小時)
注冊時間: 2018-03-23
最后登錄: 2024-07-21
查看michael.guan的 主題 / 回貼
11樓  發表于: 2018-05-26 15:35
既然是PID溫控表，就不能用KM去控溫的，即便是你用繼電器轉接了接觸器，那么后果只有兩種，一是燒繼電器觸點，二是燒接觸器觸點，我之前有些項目就是，以前的設計用溫控表過PLC拖接觸器，結果10個有8個都是接觸器觸點焊住了，要么就是接觸器線圈燒了。PID控制的時候，實際溫度越是接近設定溫度的時候，輸出的動作頻率就越高，到時候不管是接觸器還是繼電器都承受不了的。
樓主留言：
這老鐵說的沒錯，最終沒選這款溫控。
  • «
