樓主  發表于: 2018-07-17 15:53
大苗，從西門子官網淘到的源程序，0積分-分享給大家。
CPU1217控制V90 PN 版本是V14 SP1，軟件該升級的朋友，趕緊升級。
我先給不了解的朋友解釋下。
1200控制V90 PN
首先，軟件最好是V14 SP1之類的高版本。
1.組態V90 PN，包含前端模塊和子模塊



2.組態軸，選擇profidrive，其余和之前的V90脈沖驅動器組態一樣


3.寫程序
MC POWER是要一直啟用的
MC Half是立刻停止，停止后，需要MC RESET才能重新啟用軸
MC Home是回原點
MC moveabsolute，絕對移動，適用于絕對值編碼器，增量式，是沒有定位的。表示移動到離原點的位置
MC moverelative，相對移動，移動到距離當前位置，多遠的地方。

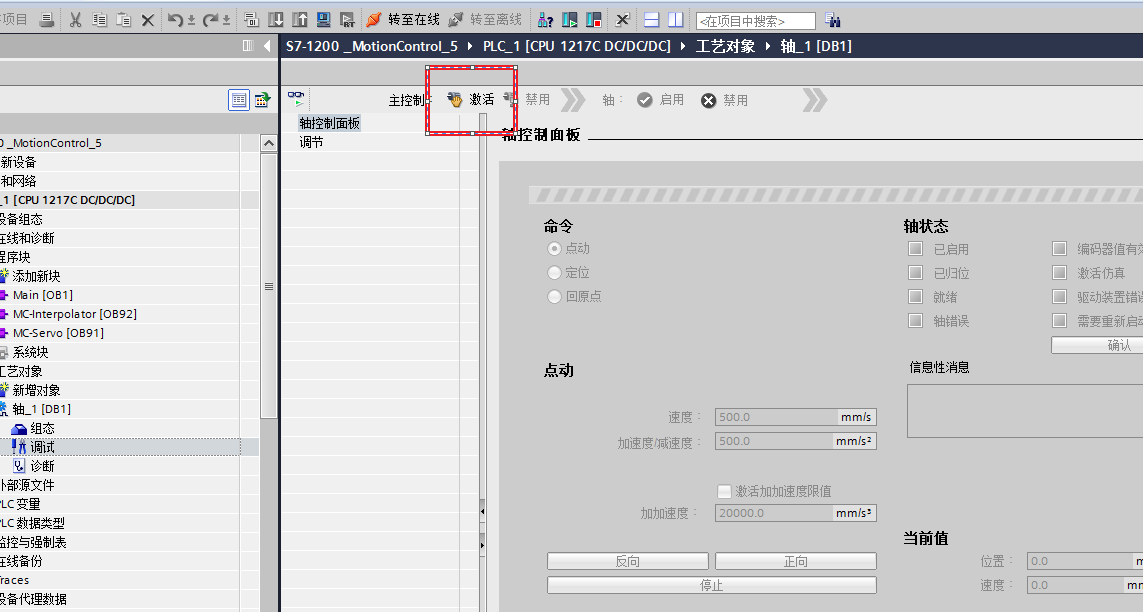

同時，1200也是支持手動調試的


附件： S7-1200 _V90 PN-官網程序.zip (666 K) 下載次數:4576
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+5(tkggtdkjpl) 熱心助人！
  • 下載積分:+1(flyfeky) 真誠感謝！
  • 下載積分:+5(weisongyuan)
  • 下載積分:+1(迷惘青年)
    • 專心搞錢
    Q群943838323   博圖
    Q群703935819   昆侖通態
    flyfeky
    bilibili 工控貴族
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 889 個
    工控威望: 1040 點
    下載積分: 2000 分
    在線時間: 688(小時)
    注冊時間: 2012-05-09
    最后登錄: 2024-12-13
    查看flyfeky的 主題 / 回貼
    1樓  發表于: 2018-07-17 16:01
    不錯,留著學習.
    西門子倍福WPF+C#數據庫，槽式設備專家
    xuehai2001
    級別: 略有小成
    精華主題: 0
    發帖數量: 102 個
    工控威望: 339 點
    下載積分: 590 分
    在線時間: 146(小時)
    注冊時間: 2010-07-19
    最后登錄: 2024-05-23
    查看xuehai2001的 主題 / 回貼
    2樓  發表于: 2018-07-18 08:20
    學習一下
    zhongliang
    學無止境
    級別: 工控俠客
    精華主題: 0
    發帖數量: 727 個
    工控威望: 2102 點
    下載積分: 3739 分
    在線時間: 582(小時)
    注冊時間: 2012-10-11
    最后登錄: 2024-12-11
    查看zhongliang的 主題 / 回貼
    3樓  發表于: 2018-07-18 08:26
    謝謝分享，。。。。。。。
    ****************************學海無涯****************************
    flashsky
    級別: 探索解密
    精華主題: 0
    發帖數量: 22 個
    工控威望: 173 點
    下載積分: 535 分
    在線時間: 379(小時)
    注冊時間: 2012-12-27
    最后登錄: 2024-12-21
    查看flashsky的 主題 / 回貼
    4樓  發表于: 2018-07-18 13:47
    期待報文284的那個
    湛藍小爾
    工控交流 Q703935819
    級別: 家園常客

    精華主題: 0
    發帖數量: 349 個
    工控威望: 642 點
    下載積分: 2101 分
    在線時間: 80(小時)
    注冊時間: 2014-03-03
    最后登錄: 2024-12-10
    查看湛藍小爾的 主題 / 回貼
    5樓  發表于: 2018-07-18 13:49
    引用
    引用第4樓flashsky于2018-07-18 13:47發表的  :
    期待報文284的那個

    FB284吧，我也還沒用過
    專心搞錢
    Q群943838323   博圖
    Q群703935819   昆侖通態
    tathui
    機械工
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1424 個
    工控威望: 11720 點
    下載積分: 5627 分
    在線時間: 639(小時)
    注冊時間: 2016-04-28
    最后登錄: 2024-12-20
    查看tathui的 主題 / 回貼
    6樓  發表于: 2018-07-18 18:16
    留個印。。。感謝一下
    隔行如隔山
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11284 個
    工控威望: 18662 點
    下載積分: 12397 分
    在線時間: 2698(小時)
    注冊時間: 2013-01-31
    最后登錄: 2024-12-21
    查看往事如風的 主題 / 回貼
    7樓  發表于: 2018-07-19 10:35
    謝謝樓主
    三人行者必有我?guī)?，擇其善者而從之
    舜天水怪
    非標小學徒
    級別: 探索解密
    精華主題: 0
    發帖數量: 91 個
    工控威望: 188 點
    下載積分: 737 分
    在線時間: 112(小時)
    注冊時間: 2015-11-02
    最后登錄: 2024-01-08
    查看舜天水怪的 主題 / 回貼
    8樓  發表于: 2018-07-21 22:08
    誰告訴你，增量式馬達無法絕對定位的？
    weilller
    級別: 略有小成
    精華主題: 0
    發帖數量: 123 個
    工控威望: 250 點
    下載積分: 466 分
    在線時間: 34(小時)
    注冊時間: 2008-03-28
    最后登錄: 2024-09-21
    查看weilller的 主題 / 回貼
    9樓  發表于: 2018-08-02 15:51
    謝謝分享
    smtpcj
    認真向各位老師學習！
    級別: 家園�？�
    精華主題: 0
    發帖數量: 620 個
    工控威望: 750 點
    下載積分: 45204 分
    在線時間: 186(小時)
    注冊時間: 2016-12-22
    最后登錄: 2024-12-21
    查看smtpcj的 主題 / 回貼
    10樓  發表于: 2018-08-02 19:46
    謝謝分享，
    winner_0986
    一件事情只有兩種結果：去做還是不去做。
    級別: 探索解密
    精華主題: 0
    發帖數量: 30 個
    工控威望: 141 點
    下載積分: 492 分
    在線時間: 31(小時)
    注冊時間: 2016-05-25
    最后登錄: 2024-09-23
    查看winner_0986的 主題 / 回貼
    11樓  發表于: 2018-08-07 19:24
    感謝分享
