樓主  發表于: 2018-08-08 10:01
求大神指點                求梯形圖
kcai_fly
級別: 略有小成
精華主題: 0
發帖數量: 174 個
工控威望: 268 點
下載積分: 2674 分
在線時間: 140(小時)
注冊時間: 2018-01-26
最后登錄: 2023-10-27
查看kcai_fly的 主題 / 回貼
1樓  發表于: 2018-08-08 10:30
可以使用論壇搜索功能。
原旭朋
QQ6710897
級別: 略有小成
精華主題: 0
發帖數量: 93 個
工控威望: 276 點
下載積分: 109 分
在線時間: 53(小時)
注冊時間: 2018-07-31
最后登錄: 2024-12-09
查看原旭朋的 主題 / 回貼
2樓  發表于: 2018-08-08 10:33
每盞燈亮60S，然后滅，60S以后下一燈亮？依次循環嗎？
云溪hzh1
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 71 點
下載積分: 747 分
在線時間: 5(小時)
注冊時間: 2018-08-08
最后登錄: 2019-05-30
查看云溪hzh1的 主題 / 回貼
3樓  發表于: 2018-08-08 11:22
對的
，依次循環
云溪hzh1
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 71 點
下載積分: 747 分
在線時間: 5(小時)
注冊時間: 2018-08-08
最后登錄: 2019-05-30
查看云溪hzh1的 主題 / 回貼
4樓  發表于: 2018-08-08 11:35

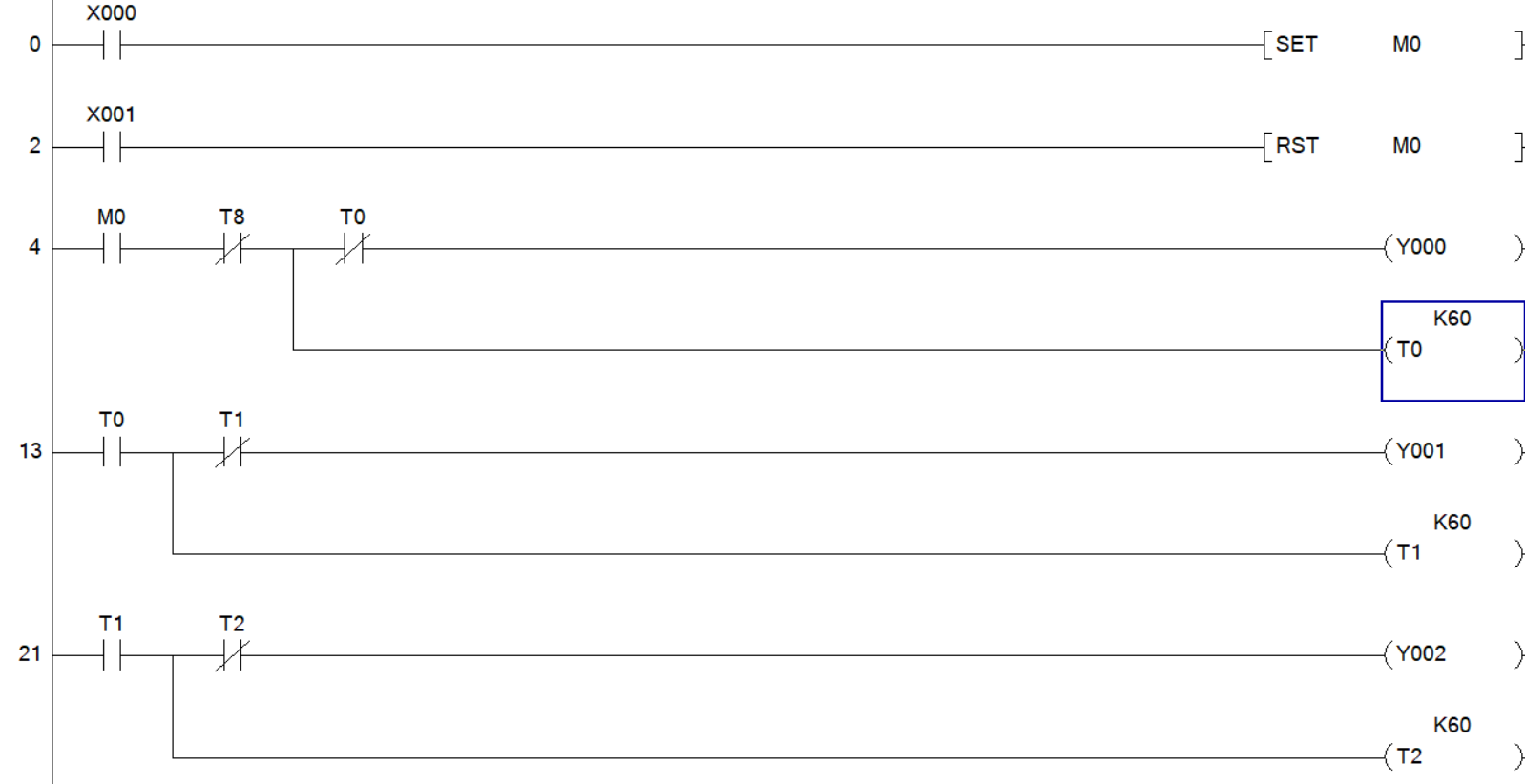

圖片：
我這樣編對嗎？不對的話 ，求指點
或者說有更簡單的方法嗎？
libenlong
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 308 點
下載積分: 5042 分
在線時間: 54(小時)
注冊時間: 2018-08-03
最后登錄: 2021-05-04
查看libenlong的 主題 / 回貼
5樓  發表于: 2018-08-08 14:01

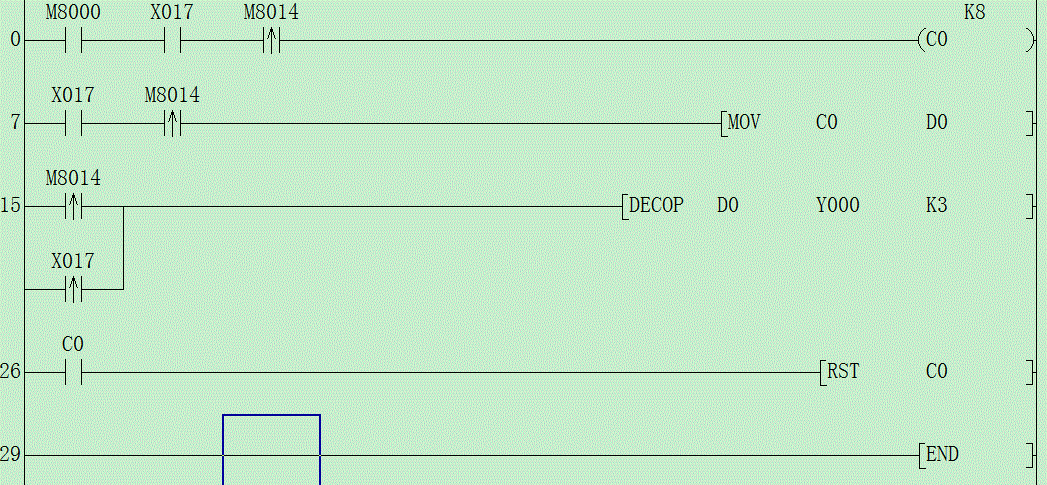

圖片：
Y0-Y7跑馬燈運行，你可以測試一下
libenlong
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 308 點
下載積分: 5042 分
在線時間: 54(小時)
注冊時間: 2018-08-03
最后登錄: 2021-05-04
查看libenlong的 主題 / 回貼
6樓  發表于: 2018-08-08 14:06
圖片：
引用
引用樓主云溪hzh1于2018-08-08 10:01發表的 用三菱plc做8盞燈循環梯形圖 每盞燈間隔60秒 簡單說就是跑馬燈 :
求大神指點                求梯形圖


把M8014改為M8013測試一下
云溪hzh1
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 71 點
下載積分: 747 分
在線時間: 5(小時)
注冊時間: 2018-08-08
最后登錄: 2019-05-30
查看云溪hzh1的 主題 / 回貼
7樓  發表于: 2018-08-08 14:31
可以說明一下嗎，這個梯形圖
工控菜鳥
菜鳥一只
級別: 論壇先鋒
精華主題: 0
發帖數量: 954 個
工控威望: 1131 點
下載積分: 13860 分
在線時間: 295(小時)
注冊時間: 2017-04-12
最后登錄: 2024-12-18
查看工控菜鳥的 主題 / 回貼
8樓  發表于: 2018-08-08 14:34
用位移指令很方便
libenlong
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 308 點
下載積分: 5042 分
在線時間: 54(小時)
注冊時間: 2018-08-03
最后登錄: 2021-05-04
查看libenlong的 主題 / 回貼
9樓  發表于: 2018-08-08 14:37
引用
引用第7樓云溪hzh1于2018-08-08 14:31發表的  :
可以說明一下嗎，這個梯形圖

哪里看不懂嗎？
沖風至兮
人在征途秋意濃，何堪風雨造英雄。
級別: 略有小成
精華主題: 0
發帖數量: 84 個
工控威望: 275 點
下載積分: 959 分
在線時間: 46(小時)
注冊時間: 2018-07-13
最后登錄: 2024-12-18
查看沖風至兮的 主題 / 回貼
10樓  發表于: 2018-08-08 14:42
圖片：

我這樣編對嗎？不對的話 ，求指點
或者說有更簡單的方法嗎？
你這樣最后一個燈不會亮
沖風至兮
人在征途秋意濃，何堪風雨造英雄。
級別: 略有小成
精華主題: 0
發帖數量: 84 個
工控威望: 275 點
下載積分: 959 分
在線時間: 46(小時)
注冊時間: 2018-07-13
最后登錄: 2024-12-18
查看沖風至兮的 主題 / 回貼
11樓  發表于: 2018-08-08 14:47
引用
引用第4樓云溪hzh1于2018-08-08 11:35發表的  :
我這樣編對嗎？不對的話 ，求指點
或者說有更簡單的方法嗎？

你這樣最后一個燈不會亮
  • «
