樓主  發表于: 2018-08-22 14:23
1樓配置清單+程序包 （ 不想下載的可直接看程序貼圖 ）

2樓接線

3樓程序貼圖




配置清單：

1.信捷觸摸屏TG765-MT  * 1臺

2.臺達PLC DVP-16ES200T  *2臺


DEMO-HMI.zip (1035 K) 下载次数:1608
DEMO-PLC1.zip (2 K) 下载次数:1111
DEMO-PLC2.zip (2 K) 下载次数:1037
[ 此帖被wc22503990在2018-08-22 17:43重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+1(老齡愛好者) 熱心助人！
  • 下載積分:+3(mk自動化)
  • 下載積分:+1(藍葉風雪驕陽) 真誠感謝！
  • 下載積分:+1(蒲城風信子) 好貼好貼！
    • 月在季風中等圓，我在浮生里等夢。
    wc22503990
    如果我們不能解決問題，那么就解決提出問題的人——————魯迅
    級別: 略有小成
    精華主題: 0
    發帖數量: 141 個
    工控威望: 304 點
    下載積分: 779 分
    在線時間: 138(小時)
    注冊時間: 2011-12-29
    最后登錄: 2024-09-16
    查看wc22503990的 主題 / 回貼
    1樓  發表于: 2018-08-22 14:45

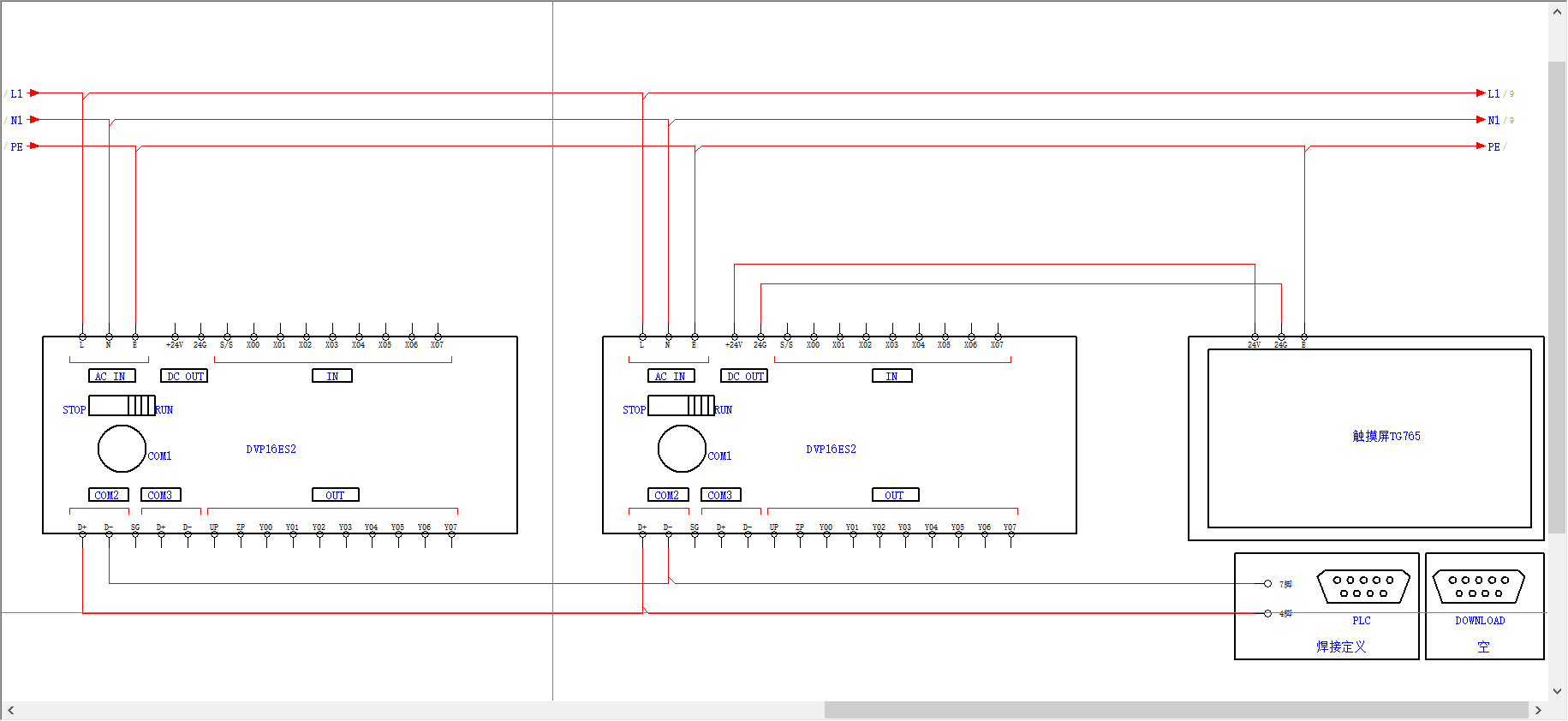

    久等了，各位看官，圖紙奉上�。�！
    月在季風中等圓，我在浮生里等夢。
    wc22503990
    如果我們不能解決問題，那么就解決提出問題的人——————魯迅
    級別: 略有小成
    精華主題: 0
    發帖數量: 141 個
    工控威望: 304 點
    下載積分: 779 分
    在線時間: 138(小時)
    注冊時間: 2011-12-29
    最后登錄: 2024-09-16
    查看wc22503990的 主題 / 回貼
    2樓  發表于: 2018-08-22 14:53

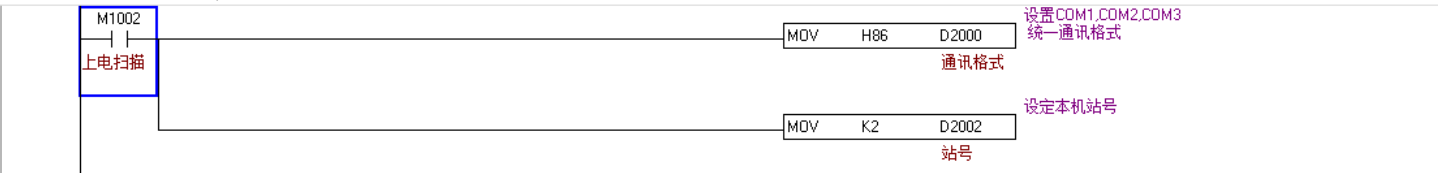

    1#PLC  程序

    注解：為了方便理解，特此寫個寄存器，設置通訊格式。
    H86     波特率=9600  數據為=7  偶校驗 停止位=1
    站號=1

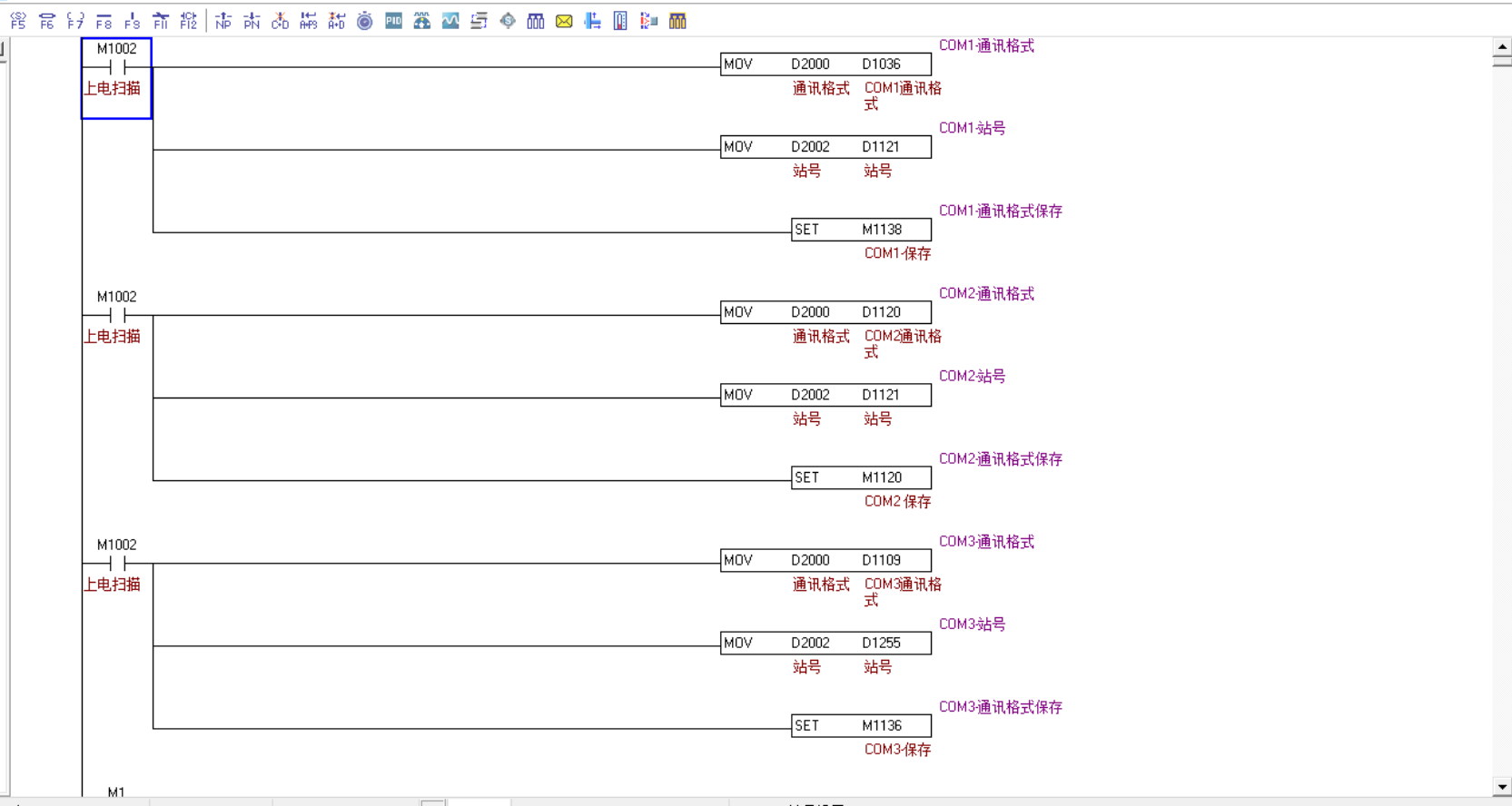

    注解：為了方便通訊，三個通訊口通訊格式都設置一樣。

    注解：1#PLC執行程序




    ------------我---------是--------分-----------割-----------線------------

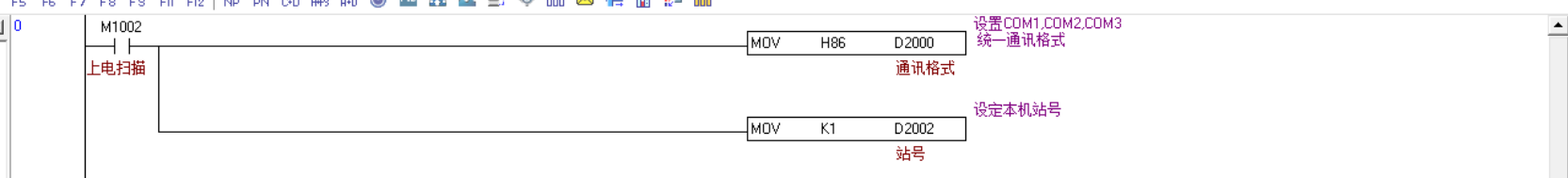

    2#PLC  程序






    注解：
    H86=   波特率=9600  數據為=7  偶校驗 停止位=1
    站號=  2

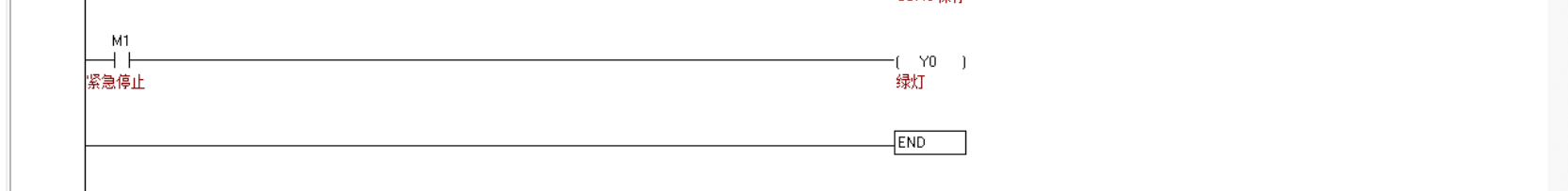

    注解：2#PLC執行程序

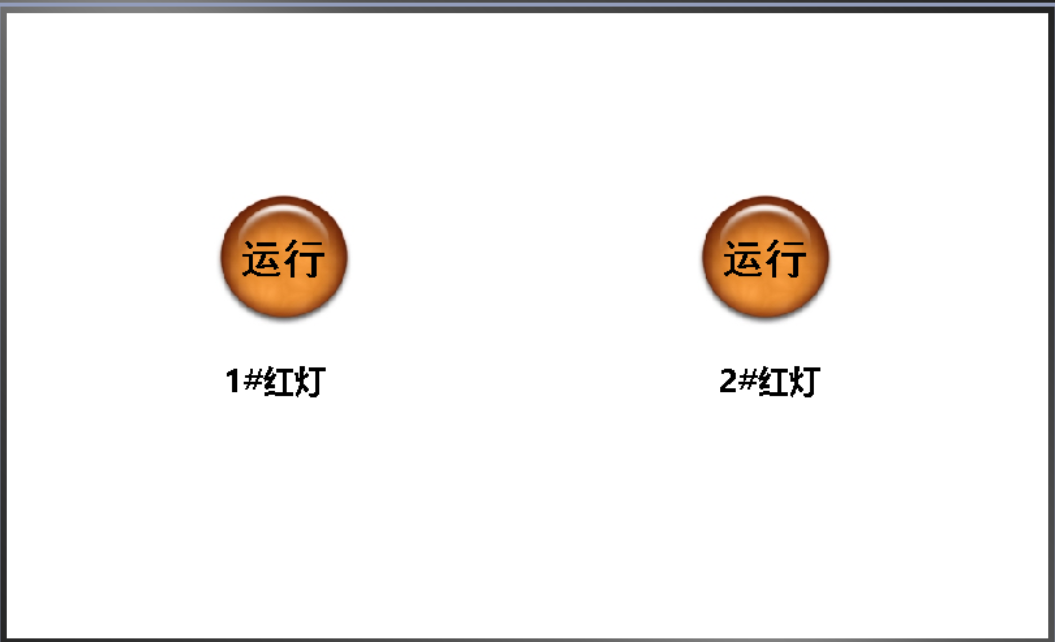

    觸發1#PLC紅燈亮起的按鈕

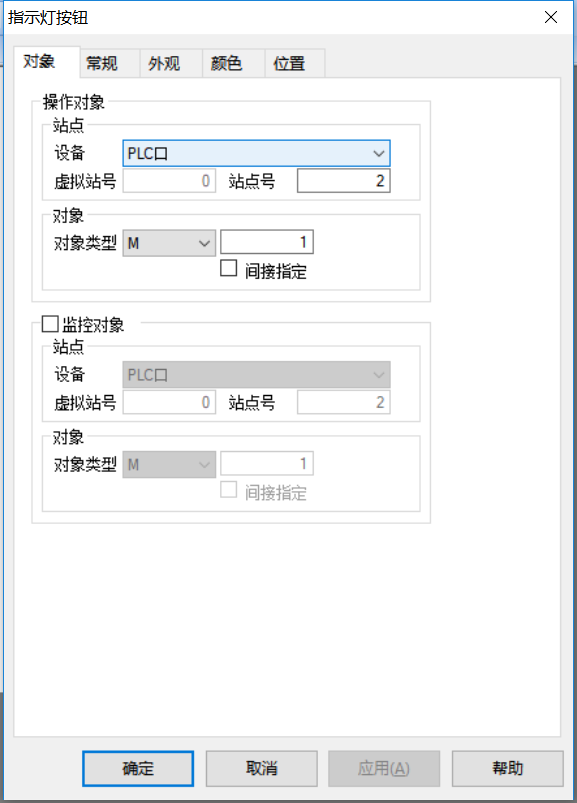

    觸發2#PLC紅燈亮起的按鈕





    [ 此帖被wc22503990在2018-08-22 15:02重新編輯 ]
    月在季風中等圓，我在浮生里等夢。
    ahljj
    級別: 家園�？�
    精華主題: 0
    發帖數量: 466 個
    工控威望: 665 點
    下載積分: 159741 分
    在線時間: 839(小時)
    注冊時間: 2007-08-08
    最后登錄: 2024-09-19
    查看ahljj的 主題 / 回貼
    3樓  發表于: 2018-08-22 15:04
    3樓程序
    蒲城風信子
    微信QQ1733946494
    級別: 家園�？�
    精華主題: 0
    發帖數量: 554 個
    工控威望: 776 點
    下載積分: 1304 分
    在線時間: 283(小時)
    注冊時間: 2014-12-11
    最后登錄: 2024-08-03
    查看蒲城風信子的 主題 / 回貼
    4樓  發表于: 2018-08-22 16:13
    樓主介紹很詳細 難得
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11223 個
    工控威望: 18379 點
    下載積分: 11688 分
    在線時間: 2675(小時)
    注冊時間: 2013-01-31
    最后登錄: 2024-09-17
    查看往事如風的 主題 / 回貼
    5樓  發表于: 2018-08-22 19:11
    樓主介紹很詳細，點贊
    三人行者必有我?guī)?，擇其善者而從之
    彭萬生
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1893 個
    工控威望: 2102 點
    下載積分: 131755 分
    在線時間: 1278(小時)
    注冊時間: 2013-08-04
    最后登錄: 2024-04-17
    查看彭萬生的 主題 / 回貼
    6樓  發表于: 2018-08-22 19:27
    很詳細。樓主有耐心。辛苦啦！
    xuxing902
    級別: 探索解密
    精華主題: 0
    發帖數量: 38 個
    工控威望: 111 點
    下載積分: 517 分
    在線時間: 9(小時)
    注冊時間: 2018-06-03
    最后登錄: 2020-10-28
    查看xuxing902的 主題 / 回貼
    7樓  發表于: 2018-08-23 10:21
    學習了
    awfiqq
    級別: 略有小成
    精華主題: 0
    發帖數量: 137 個
    工控威望: 268 點
    下載積分: 11006 分
    在線時間: 273(小時)
    注冊時間: 2008-12-31
    最后登錄: 2024-09-19
    查看awfiqq的 主題 / 回貼
    8樓  發表于: 2018-08-23 19:51
    學習學習
    烏鴉不黑
    級別: 工控俠客
    精華主題: 0
    發帖數量: 203 個
    工控威望: 3251 點
    下載積分: 4686 分
    在線時間: 82(小時)
    注冊時間: 2018-01-12
    最后登錄: 2024-08-15
    查看烏鴉不黑的 主題 / 回貼
    9樓  發表于: 2018-09-17 16:22
    樓主好人一個
    tathui
    機械工
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1420 個
    工控威望: 11209 點
    下載積分: 9595 分
    在線時間: 616(小時)
    注冊時間: 2016-04-28
    最后登錄: 2024-09-18
    查看tathui的 主題 / 回貼
    10樓  發表于: 2018-09-19 11:39
    感謝樓主熱心分享
    隔行如隔山
    secgo
    玩多了就更不會玩了~
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1352 個
    工控威望: 1606 點
    下載積分: 67986 分
    在線時間: 218(小時)
    注冊時間: 2009-03-06
    最后登錄: 2024-05-11
    查看secgo的 主題 / 回貼
    11樓  發表于: 2018-10-10 11:57
    感謝樓主的分享
    • «
