還是那句話，老司機略過，此貼適合新手看看。樓主也是抱著共同學習的心態來分享。錯誤之處歡迎指正。
威綸軟件“系統參數設置”中有Modbus RTU(HEX Addressing)和Modbus RTU(RTU over TCP)可選，被控設備手冊中一般記載16進制參數地址，其實只要選擇前者HEX Addressing，直接把手冊中相應地址填上去即可，不用轉換成10進制，附件其中A700變頻器就是這么做的，很簡單； 另三個都是選的RTU over TCP，這種模式要將16進制地址轉為10進制+1才行。

另外，一屏同時與多種不同的設備Modbus通信也是可以實現的，前提是硬件接口弄好，編輯時“新增設備”......
以下畫面都是經過在線模擬OK的，實際下載到屏前請檢查"端口設置"。









附件過大？囧！下午傳百度網盤再分享鏈接....
{續}
MT6071iE與HSPY-600漢晟普源直流電源_Modbus RTU通信_20180823：
https://pan.baidu.com/s/1hBCo-Xp8YBjPdSPLu02eAA 提取密碼: js6r

MT6071iE與QMA酷馬變頻器A700_Modbus RTU(RTU over TCP)通信_20180120：
https://pan.baidu.com/s/1Z5zIYL9jLQBf0FWDLEonQg 提取密碼: 2rr2

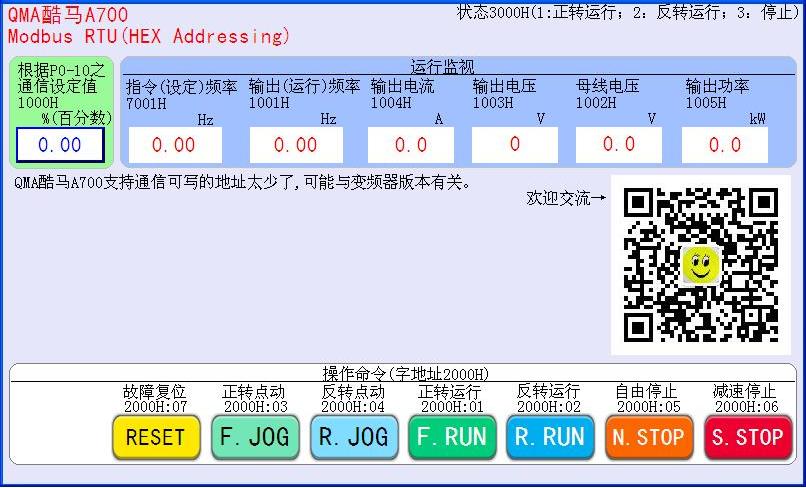

MT6071iE與QMA酷馬變頻器A700_Modbus RTU(HEX Addressing)通信_20180120：
https://pan.baidu.com/s/12pcXTDcNQ4jJlY4nkXDQ-w 提取密碼: semq

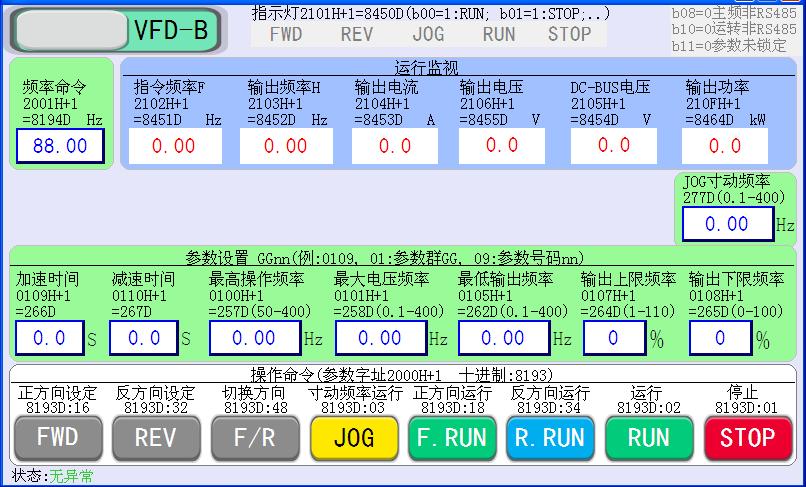

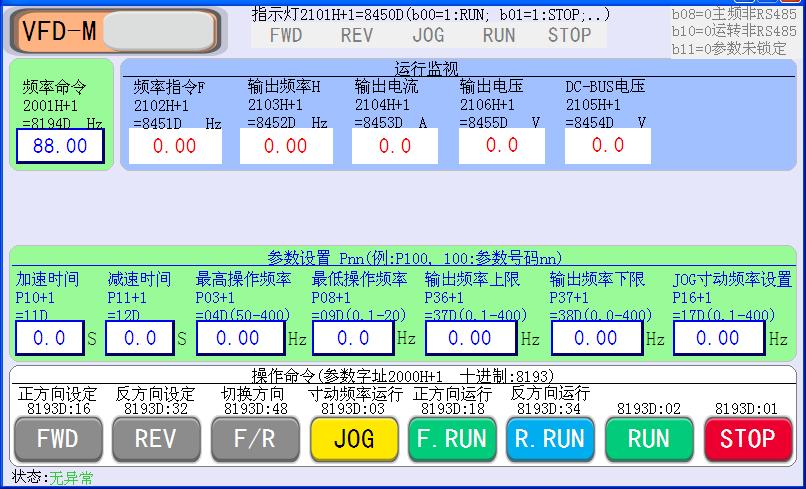

MT6071iE與VFD-B&VFD-M臺達變頻器_Modbus RTU通信_20180120：
https://pan.baidu.com/s/1D3tEOYgk57l4VSqC-QGbCg 提取密碼: azrn
[ 此帖被zhong1946在2018-08-25 15:40重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+1(halama) 真誠感謝！
  • 下載積分:+5(銘杰工控) 感謝分享！
  • 下載積分:+5(yangjiejie) 好貼好貼！
  • 下載積分:+5(zhangzhitao) 感謝分享！
  • 下載積分:+1(catywu001) 好貼好貼！
  • 下載積分:+5(木木2012) 感謝分享！
  • 下載積分:+5(wuhualin) 真誠感謝！
    賞心悅目
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 350 個
    工控威望: 1387 點
    下載積分: 1665 分
    在線時間: 866(小時)
    注冊時間: 2008-12-24
    最后登錄: 2024-11-08
    查看賞心悅目的 主題 / 回貼
    1樓  發表于: 2018-08-25 18:15
    樓主好人，這么好的東西拿出來分享
    zsdsun
    級別: 家園常客
    精華主題: 0
    發帖數量: 504 個
    工控威望: 645 點
    下載積分: 1686 分
    在線時間: 338(小時)
    注冊時間: 2013-07-12
    最后登錄: 2024-10-31
    查看zsdsun的 主題 / 回貼
    2樓  發表于: 2018-08-25 22:55
    樓主辛苦了，謝謝了
    ljy
    級別: 略有小成
    精華主題: 0
    發帖數量: 60 個
    工控威望: 258 點
    下載積分: 564 分
    在線時間: 58(小時)
    注冊時間: 2007-08-23
    最后登錄: 2024-11-09
    查看ljy的 主題 / 回貼
    3樓  發表于: 2018-08-26 06:05
    學習學習，多看看。
    moyqfujian
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1530 個
    工控威望: 15101 點
    下載積分: 1262 分
    在線時間: 1410(小時)
    注冊時間: 2013-12-08
    最后登錄: 2024-11-09
    查看moyqfujian的 主題 / 回貼
    4樓  發表于: 2018-08-26 07:05
    下載看看，謝謝
    cclgk
    級別: 探索解密
    精華主題: 0
    發帖數量: 59 個
    工控威望: 158 點
    下載積分: 709 分
    在線時間: 125(小時)
    注冊時間: 2010-07-03
    最后登錄: 2022-08-01
    查看cclgk的 主題 / 回貼
    5樓  發表于: 2018-08-26 07:59
    樓主好人，謝謝分享
    roy_poon
    級別: 略有小成
    精華主題: 0
    發帖數量: 114 個
    工控威望: 237 點
    下載積分: 63463 分
    在線時間: 593(小時)
    注冊時間: 2013-11-09
    最后登錄: 2024-11-09
    查看roy_poon的 主題 / 回貼
    6樓  發表于: 2018-08-26 08:29
    樓主辛苦了，謝謝!
    pyqppp
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 25 個
    工控威望: 5029 點
    下載積分: 44598 分
    在線時間: 173(小時)
    注冊時間: 2017-06-20
    最后登錄: 2024-11-09
    查看pyqppp的 主題 / 回貼
    7樓  發表于: 2018-08-26 09:10
    請問分享的.ecmp文件用什么軟件打開，我有EASYBUILDER PRO V6.0打不開
    cclgk
    級別: 探索解密
    精華主題: 0
    發帖數量: 59 個
    工控威望: 158 點
    下載積分: 709 分
    在線時間: 125(小時)
    注冊時間: 2010-07-03
    最后登錄: 2022-08-01
    查看cclgk的 主題 / 回貼
    8樓  發表于: 2018-08-26 09:35
    用觸摸屏軟件可以解壓縮
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11361 個
    工控威望: 18518 點
    下載積分: 12028 分
    在線時間: 2686(小時)
    注冊時間: 2013-01-31
    最后登錄: 2024-11-02
    查看往事如風的 主題 / 回貼
    9樓  發表于: 2018-08-26 13:36
    樓主辛苦了，謝謝了
    三人行者必有我?guī)?，擇其善者而從之
    yl_pan
    級別: 略有小成
    精華主題: 0
    發帖數量: 223 個
    工控威望: 302 點
    下載積分: 10505 分
    在線時間: 440(小時)
    注冊時間: 2010-03-11
    最后登錄: 2024-10-17
    查看yl_pan的 主題 / 回貼
    10樓  發表于: 2018-08-26 16:33
    樓主辛苦了，
    汪傳福
    苦逼的工控人！非標機械設計開發！！電話13689531809
    級別: 工控俠客
    精華主題: 0
    發帖數量: 626 個
    工控威望: 2514 點
    下載積分: 704 分
    在線時間: 168(小時)
    注冊時間: 2017-03-24
    最后登錄: 2024-01-13
    查看汪傳福的 主題 / 回貼
    11樓  發表于: 2018-08-26 19:03
    樓主好人，這么好的東西拿出來分享
