樓主  發表于: 2018-10-26 16:48
FX3U+FX3U-485BD和RKC SA200溫控器通訊：
        SA的地址與Modbus略有差別，其它與Modbus相同，
讀取SA200，PV值，地址00H，寫入SV值，06H，SA200讀取時，
返回對應數值，寫入時，成功則返回相同報文，失敗，返回錯誤，
程序未作其它處理，只用來測試通訊的。
sa200_02c.pdf (344 K) 下载次数:686
sa200_comm_c.pdf (1789 K) 下载次数:690
SA200_FX3U.pdf (833 K) 下载次数:817
sa200_inst_c.pdf (919 K) 下载次数:628
附件： Test.rar (593 K) 下載次數:914
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+1(li051005) 感謝分享！
  • 下載積分:+5(apei2014) 真誠感謝！
    • 二手PLC,觸摸屏，伺服驅動，各類氣動設備
    http://shop58129605.taobao.com/
    徐曉煜
    級別: 工控俠客
    精華主題: 0
    發帖數量: 175 個
    工控威望: 2169 點
    下載積分: 70 分
    在線時間: 490(小時)
    注冊時間: 2013-11-10
    最后登錄: 2024-11-12
    查看徐曉煜的 主題 / 回貼
    1樓  發表于: 2018-10-26 17:17
    學習了，經典的MODBUS RTU通訊方式，使用循環通訊的方式讀取和寫入數據的
    hardy_6817
    紙上得來終覺淺,絕知此事要躬行.
    級別: 略有小成
    精華主題: 0
    發帖數量: 298 個
    工控威望: 447 點
    下載積分: 16907 分
    在線時間: 564(小時)
    注冊時間: 2016-06-06
    最后登錄: 2024-11-07
    查看hardy_6817的 主題 / 回貼
    2樓  發表于: 2018-10-26 17:41
    附件打不開
    我心飛揚
    級別: 探索解密
    精華主題: 0
    發帖數量: 101 個
    工控威望: 185 點
    下載積分: 695 分
    在線時間: 84(小時)
    注冊時間: 2018-06-10
    最后登錄: 2024-09-04
    查看我心飛揚的 主題 / 回貼
    3樓  發表于: 2018-10-26 17:46

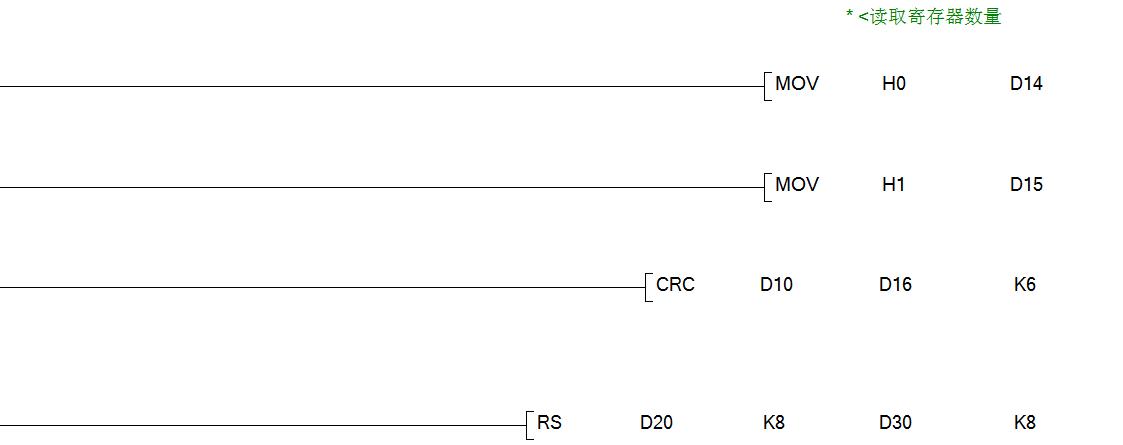

    圖片：
    RS d20 k8 d30 k8,你的通訊地址是從D0開始的，這好像不對吧，請指教
    tingfenghu
    級別: 工控俠客

    精華主題: 0
    發帖數量: 2845 個
    工控威望: 3617 點
    下載積分: 3517 分
    在線時間: 3799(小時)
    注冊時間: 2007-11-04
    最后登錄: 2024-11-12
    查看tingfenghu的 主題 / 回貼
    4樓  發表于: 2018-10-26 21:10
    引用
    引用第3樓我心飛揚于2018-10-26 17:46發表的  :
    RS d20 k8 d30 k8,你的通訊地址是從D0開始的，這好像不對吧，請指教

    讀出和寫入使用同一個指令，
    分時將D0和D10寫入D20，
    二手PLC,觸摸屏，伺服驅動，各類氣動設備
    http://shop58129605.taobao.com/
    zxong123
    級別: 略有小成
    精華主題: 0
    發帖數量: 187 個
    工控威望: 485 點
    下載積分: 778 分
    在線時間: 354(小時)
    注冊時間: 2018-06-12
    最后登錄: 2024-11-06
    查看zxong123的 主題 / 回貼
    5樓  發表于: 2018-10-27 09:53
    學習了感謝樓主
    小笨熊
    雪峰山頂?shù)墓治?/div>
    級別: 探索解密
    精華主題: 0
    發帖數量: 89 個
    工控威望: 182 點
    下載積分: 60418 分
    在線時間: 127(小時)
    注冊時間: 2010-04-23
    最后登錄: 2024-11-12
    查看小笨熊的 主題 / 回貼
    6樓  發表于: 2018-10-28 09:50
    正在調試條形碼聯機三菱，謝謝
    彭萬生
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1893 個
    工控威望: 2102 點
    下載積分: 131755 分
    在線時間: 1278(小時)
    注冊時間: 2013-08-04
    最后登錄: 2024-04-17
    查看彭萬生的 主題 / 回貼
    7樓  發表于: 2018-10-28 11:42
    樓主的資料，足以讓人進步。有心了。
    w45062099
    多做事，少說話!
    級別: 略有小成
    精華主題: 0
    發帖數量: 339 個
    工控威望: 449 點
    下載積分: 1291 分
    在線時間: 1044(小時)
    注冊時間: 2014-10-23
    最后登錄: 2024-11-10
    查看w45062099的 主題 / 回貼
    8樓  發表于: 2018-10-28 13:10
    路過，收藏感謝！
    每天只要小小一步都是在進步！
    apei2014
    工控的世界，我不懂
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1192 個
    工控威望: 1835 點
    下載積分: 77661 分
    在線時間: 514(小時)
    注冊時間: 2016-08-15
    最后登錄: 2024-11-02
    查看apei2014的 主題 / 回貼
    9樓  發表于: 2018-10-30 10:46
    學習了，正好需要。樓主辛苦了
    東隅已逝，桑榆非晚。
    apei2014
    工控的世界，我不懂
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1192 個
    工控威望: 1835 點
    下載積分: 77661 分
    在線時間: 514(小時)
    注冊時間: 2016-08-15
    最后登錄: 2024-11-02
    查看apei2014的 主題 / 回貼
    10樓  發表于: 2018-10-30 10:49
    程序?qū)懙煤?jiǎn)潔明了，大贊！
    東隅已逝，桑榆非晚。
    洱海雪
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 230 個
    工控威望: 1348 點
    下載積分: 17879 分
    在線時間: 543(小時)
    注冊時間: 2014-08-21
    最后登錄: 2024-10-27
    查看洱海雪的 主題 / 回貼
    11樓  發表于: 2018-11-05 08:55
    路過，收藏感謝！
    • «
