樓主  發表于: 2019-01-08 22:03

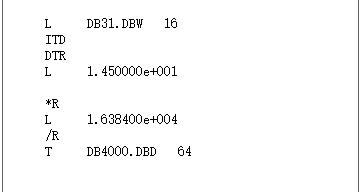

圖片：
一直用梯形圖，看的程序也基本上都是梯形圖的，遇到一段STL的程序，查了半天也沒搞明白，求大神給指點一下
請叫我老鐵
人生就像蒲公英，看似自由，卻身不由己。
級別: 工控俠客

精華主題: 0
發帖數量: 897 個
工控威望: 4115 點
下載積分: 1692 分
在線時間: 236(小時)
注冊時間: 2015-08-28
最后登錄: 2024-09-21
查看請叫我老鐵的 主題 / 回貼
1樓  發表于: 2019-01-08 22:28
DB31.DBW16的16位整數轉小數，乘以14.5，除以16384.0存入DB4000.DBD64.   應該是處理西門子變頻器頻率。因?yàn)?6384.是等于16#4000，對應變頻器50HZ
樓主留言：
謝謝！看程序里最后的意思S120變頻器的電流，WINcc的電流曲線最后就是取得這個值，謝謝指點，謝謝大佬
本帖最近評分記錄：
  • 下載積分:+5(836184821)
    lltlgw
    級別: 探索解密
    精華主題: 0
    發帖數量: 86 個
    工控威望: 140 點
    下載積分: 861 分
    在線時間: 89(小時)
    注冊時間: 2018-05-24
    最后登錄: 2023-05-30
    查看lltlgw的 主題 / 回貼
    2樓  發表于: 2019-06-18 15:31
    yuzhongmanbu
    級別: 正式會員
    精華主題: 0
    發帖數量: 46 個
    工控威望: 91 點
    下載積分: 513 分
    在線時間: 23(小時)
    注冊時間: 2019-05-27
    最后登錄: 2024-09-02
    查看yuzhongmanbu的 主題 / 回貼
    3樓  發表于: 2019-06-19 14:21
    模擬量的工程單位轉化公式，傳感器量程為0-14.5，單位不詳
