樓主  發表于: 2019-03-31 19:34
   各位大師：三菱二維數組在梯形圖里面如何輸入呢，一維數組可以，二維數組輸入不了。例如： 標簽里面定義   VAR:   DDD（0..2,0..3）為一個二維數組，在梯形圖里面如何輸入。
  MOV DDD[0,1]   D100    輸入就報錯。
[ 此帖被axxxa在2019-03-31 19:45重新編輯 ]
axxxa
級別: 網絡英雄
精華主題: 0
發帖數量: 125 個
工控威望: 5148 點
下載積分: 4558 分
在線時間: 177(小時)
注冊時間: 2010-10-31
最后登錄: 2023-11-21
查看axxxa的 主題 / 回貼
1樓  發表于: 2019-04-01 10:25

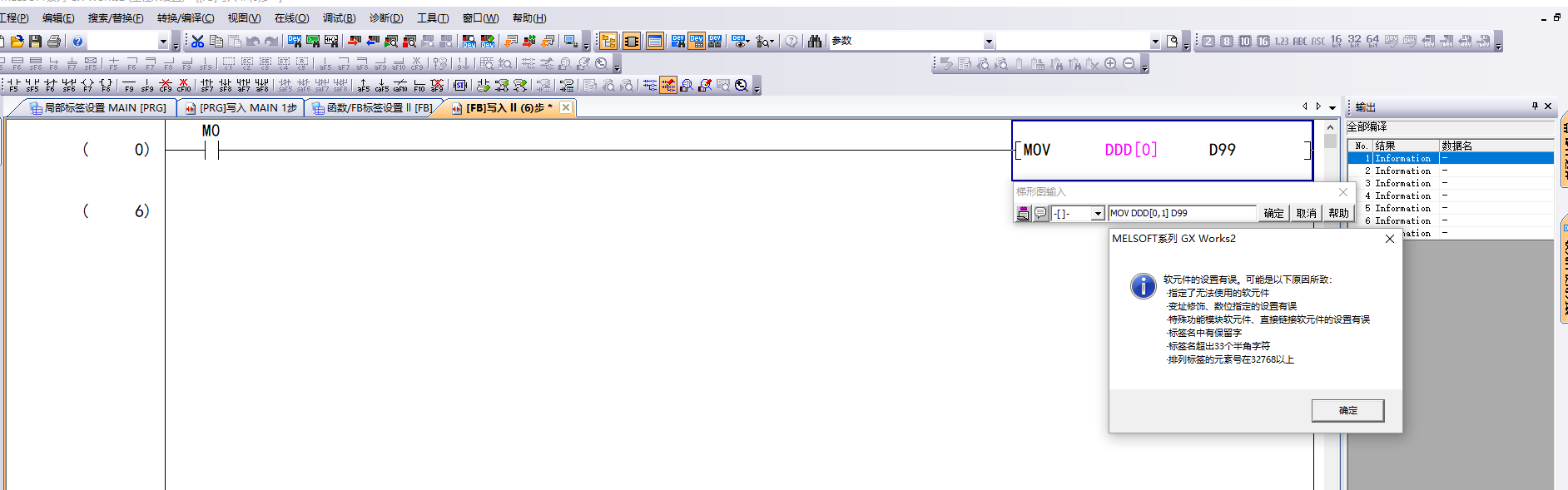

描述：這是梯形圖
圖片：

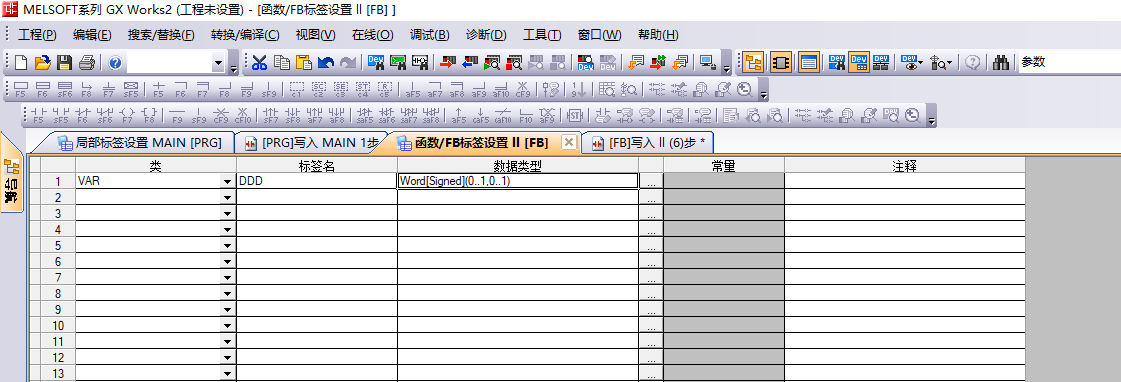

描述：這是標簽聲明
圖片：
上圖大家看看問題在哪？謝謝
hefq
級別: 家園�？�
精華主題: 0
發帖數量: 613 個
工控威望: 807 點
下載積分: 1928 分
在線時間: 1520(小時)
注冊時間: 2008-07-03
最后登錄: 2024-09-18
查看hefq的 主題 / 回貼
2樓  發表于: 2019-04-01 11:12
應該不支持吧，其實一維數組都不算支持，數組的目的在于間接尋址，GX WORK2 梯形圖里竟然做不了，GX WORK3里可以一維數組
焦劉吉
緊跟時代發展，努力做好時代青年
級別: 工控俠客
精華主題: 0
發帖數量: 1460 個
工控威望: 4682 點
下載積分: 14865 分
在線時間: 429(小時)
注冊時間: 2015-05-19
最后登錄: 2024-08-10
查看焦劉吉的 主題 / 回貼
3樓  發表于: 2019-04-01 20:54

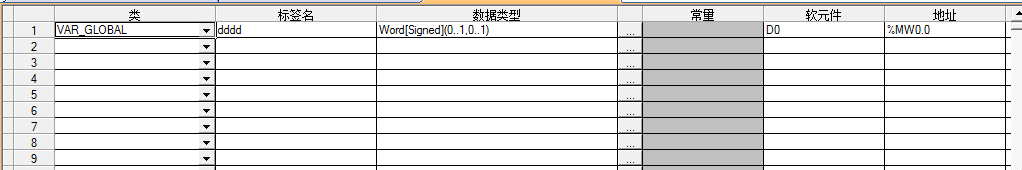

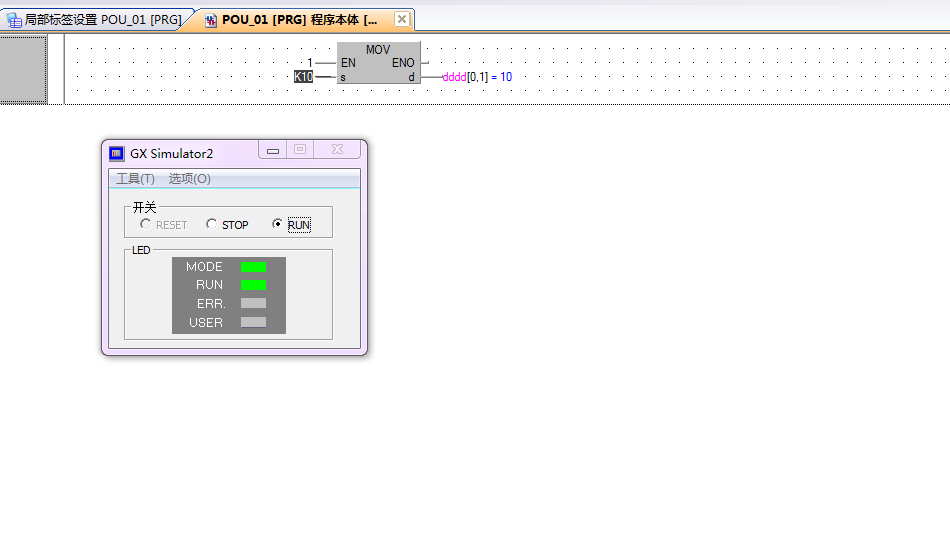

圖片：
圖片：
局部變量的話受限很大
Rules are always made by the strong, and history is always written by the winners.
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1595 分
在線時間: 409(小時)
注冊時間: 2017-10-10
最后登錄: 2024-08-05
查看楓落云端的 主題 / 回貼
4樓  發表于: 2019-04-02 13:22

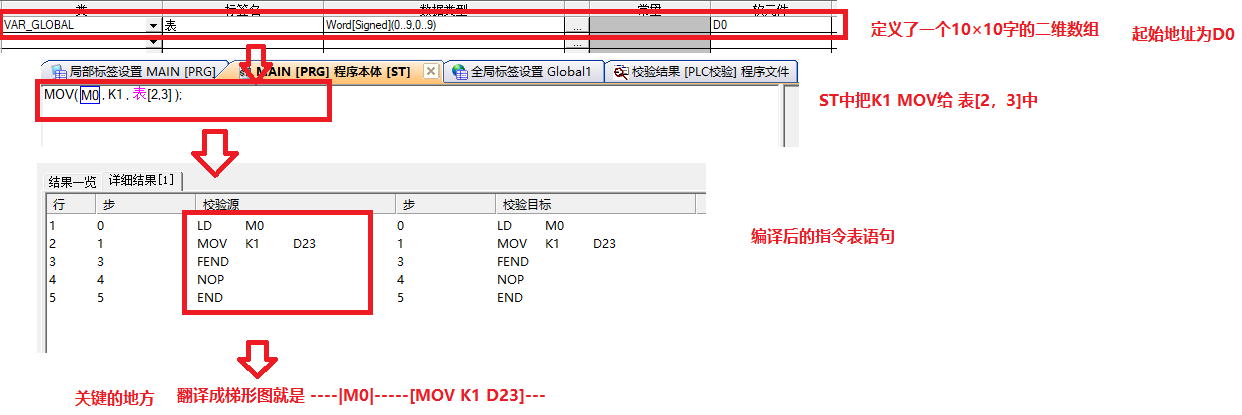

圖片：
梯形圖無法使用二維數據，梯形圖基本上等效于指令表語句，就差一絲就算匯編語言了，也就是底層指令的一種翻譯，底層指令是不可能直接操作二維數組的。
二維數組是更高級別的語言的基本定義，所以ST是可以操作，其實ST編譯后生成的指令表也是不可能使用二維數組的。
