工程描述：3臺FANUC機器人上下料，視覺抓取，加工完成后由機器人碼垛放進膠盤，再由3伺服電機組成的料倉堆疊；
FX3U PLC驅動3伺服軸，3臺機器人與PLC cc link 通訊；主PLC通過FX 485BD與3臺加工機和伺服輸送機、振動上料裝置N:N通訊；
使用PLC的R寄存器作當天產量統計，每小時產量自動統計，歷史產量查詢，最多可保存一年數據。
包括：人機程序，主站PLC程序，部份從站程序，電氣原理圖；人機與稱重模塊通訊，控制振動盤內物料重量；
[ 此帖被anlyl2014在2019-06-01 09:21重新編輯 ]
描述：工程分享
附件： 工程分享.rar (1493 K) 下載次數:2929
網站提示: 請不要用迅雷下載附件，容易出錯
描述：從機器人導出的完整的LS程序
附件： 機器人導出的LS程序.rar (101 K) 下載次數:1696
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+3(注射器) 熱心助人！
  • 下載積分:+5(applisggq) 好貼好貼！
  • 下載積分:+5(tanktang) 感謝分享！
  • 下載積分:+1(goodzhuye) 真誠感謝！
  • 下載積分:+1(致遠豫信) 感謝分享！
  • 下載積分:+5(cnydb) 感謝分享！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 982 個
    工控威望: 8884 點
    下載積分: 10262 分
    在線時間: 926(小時)
    注冊時間: 2014-05-23
    最后登錄: 2024-12-22
    查看anlyl2014的 主題 / 回貼
    1樓  發表于: 2019-04-26 23:31

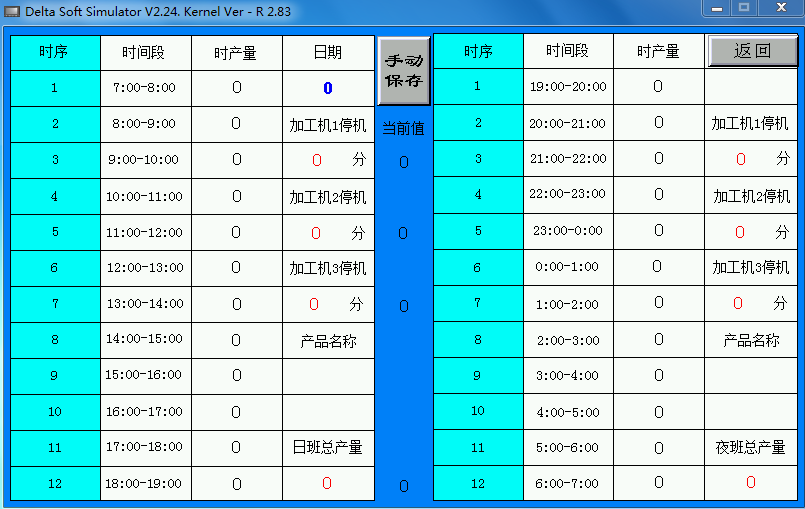

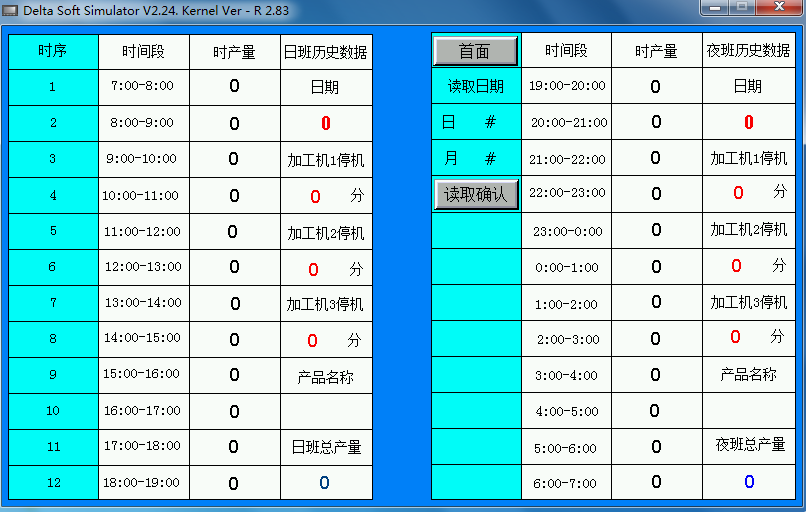

    產量自動統計畫面、歷史產量查詢畫面

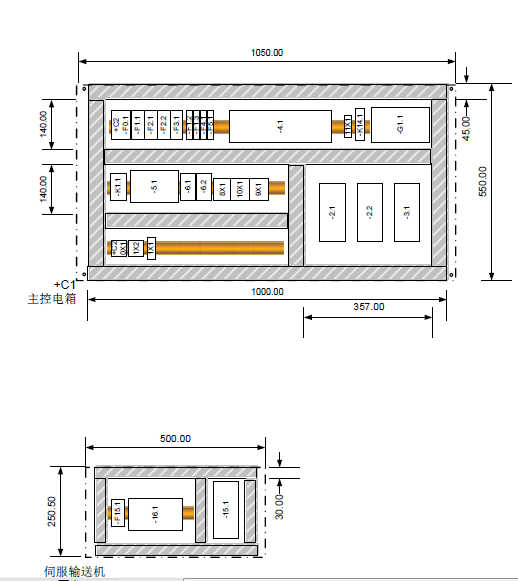

    原理圖－主電箱布局圖
    [ 此帖被anlyl2014在2019-04-27 09:34重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+5(applisggq) 感謝分享！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    anlyl2014
    大吉大利
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 982 個
    工控威望: 8884 點
    下載積分: 10262 分
    在線時間: 926(小時)
    注冊時間: 2014-05-23
    最后登錄: 2024-12-22
    查看anlyl2014的 主題 / 回貼
    2樓  發表于: 2019-04-26 23:37

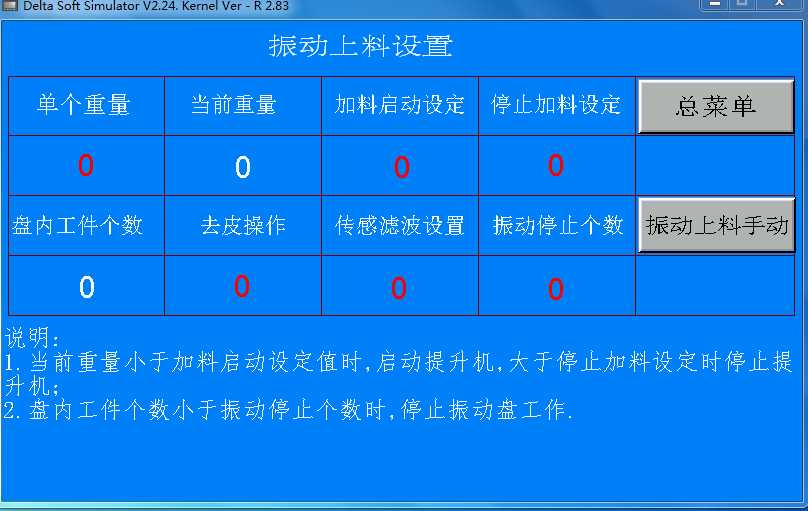

    人機界面跟稱重模塊MODBUS RTU 通訊畫面

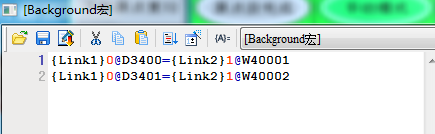

    使用人機界面宏功能，把稱重模塊的數據傳給PLC

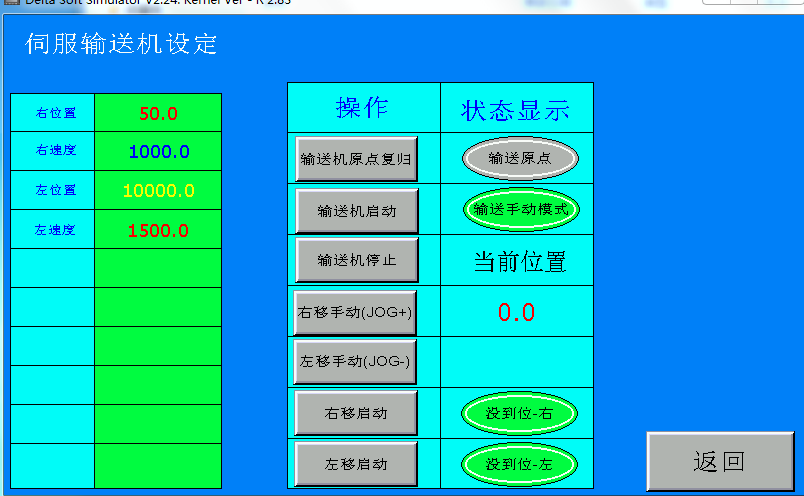

    新穎的伺服位置設定，手動調到最佳位置，保存即可；
