樓主  發表于: 2019-05-09 00:09
  例子描述：
1.本貼為臺達HMI與多臺變頻器直接通訊，寫入設定頻率，讀取設定頻率值、運行頻率、輸出電流值的例子；
2.跟我的另一例子《FX3U_485BD_MODBUS_RTU與4臺變頻器通訊》相似，不同的是，本例是用人機直讀；
供有需要的人參考，老司機請飄過！

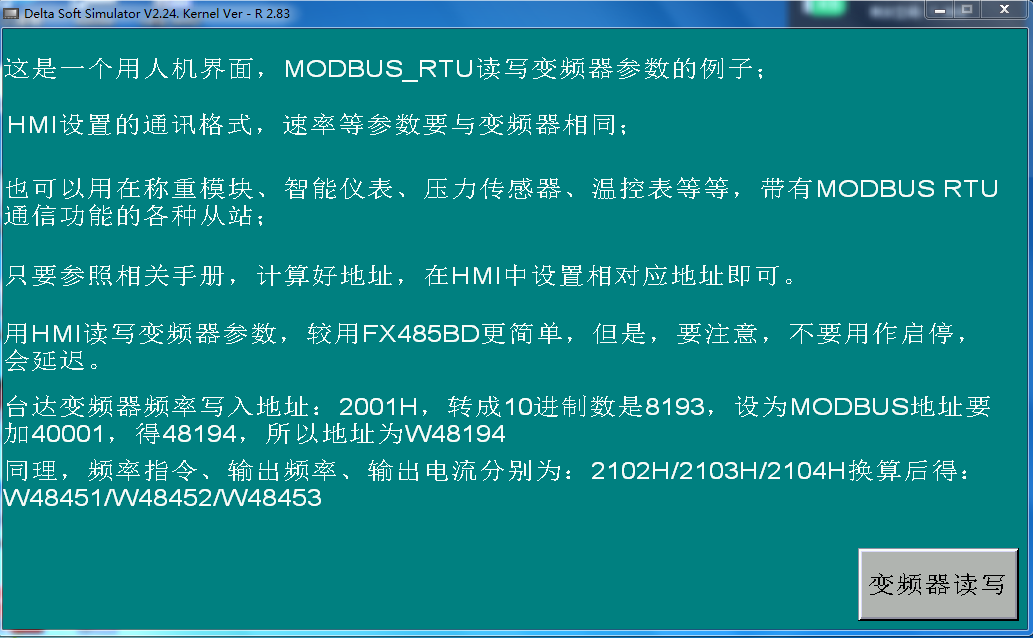

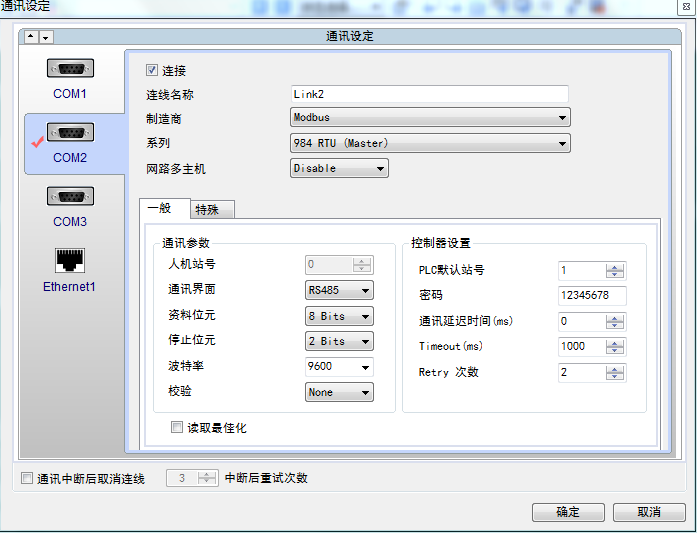

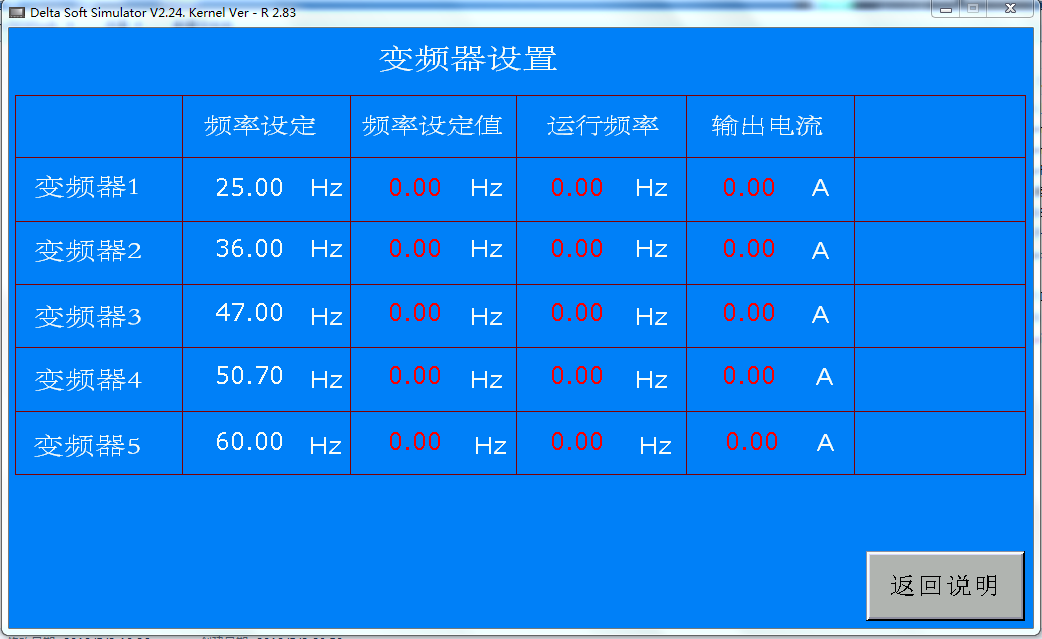

先上圖






人機與變頻器接線
[ 此帖被anlyl2014在2019-05-09 12:24重新編輯 ]
描述：臺達HMI例子
附件： HMI讀寫變頻器MODBUS_UTR通訊例子.rar (10 K) 下載次數:2914
網站提示: 請不要用迅雷下載附件，容易出錯
描述：變頻器手冊與接線，是從實際項目中提取，通訊速率要改為人機設置的相同
附件： 變頻器手冊與接線圖.rar (3850 K) 下載次數:3936
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+1(taipi-k) 好貼好貼！
  • 下載積分:+1(xqy123) 熱心助人！
  • 下載積分:+1(sunran) 好貼好貼！
  • 下載積分:+1(秋意正濃) 真誠感謝！
  • 下載積分:+5(劉特斌) 熱心助人！
  • 下載積分:+2(lxhwawa) 熱心助人！
  • 下載積分:+1(sdygrlb) 好貼好貼！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    moyqfujian
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1530 個
    工控威望: 15101 點
    下載積分: 1302 分
    在線時間: 1410(小時)
    注冊時間: 2013-12-08
    最后登錄: 2024-11-10
    查看moyqfujian的 主題 / 回貼
    1樓  發表于: 2019-05-09 06:02
    謝謝分享
    易傳偉
    YUDO-STAR
    級別: 略有小成
    精華主題: 0
    發帖數量: 292 個
    工控威望: 400 點
    下載積分: 5480 分
    在線時間: 383(小時)
    注冊時間: 2018-11-16
    最后登錄: 2024-11-07
    查看易傳偉的 主題 / 回貼
    2樓  發表于: 2019-05-09 08:25
    感謝樓主分享!
    yingongyjj
    級別: 略有小成
    精華主題: 0
    發帖數量: 92 個
    工控威望: 219 點
    下載積分: 2180 分
    在線時間: 74(小時)
    注冊時間: 2013-06-19
    最后登錄: 2024-10-28
    查看yingongyjj的 主題 / 回貼
    3樓  發表于: 2019-05-09 10:35
    感謝分享
    工控劍俠666
    天道酬勤，認真的人做認真的事 。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1002 個
    工控威望: 2680 點
    下載積分: 22469 分
    在線時間: 274(小時)
    注冊時間: 2013-03-30
    最后登錄: 2024-11-06
    查看工控劍俠666的 主題 / 回貼
    4樓  發表于: 2019-05-09 11:17
    樓主這么好
    工控人加油
    zq11111
    級別: 家園�？�
    精華主題: 0
    發帖數量: 462 個
    工控威望: 511 點
    下載積分: 4350 分
    在線時間: 205(小時)
    注冊時間: 2010-03-08
    最后登錄: 2024-10-26
    查看zq11111的 主題 / 回貼
    5樓  發表于: 2019-05-09 13:38
    好貼，下載收藏了
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11361 個
    工控威望: 18518 點
    下載積分: 12028 分
    在線時間: 2686(小時)
    注冊時間: 2013-01-31
    最后登錄: 2024-11-02
    查看往事如風的 主題 / 回貼
    6樓  發表于: 2019-05-09 18:01
    總結的不錯
    本帖最近評分記錄：
  • 下載積分:+1(guoyuanhong) 真誠感謝！
    • 三人行者必有我?guī)?，擇其善者而從之
    李飛師傅
    級別: 家園常客
    精華主題: 0
    發帖數量: 581 個
    工控威望: 674 點
    下載積分: 4061 分
    在線時間: 470(小時)
    注冊時間: 2014-09-22
    最后登錄: 2024-09-02
    查看李飛師傅的 主題 / 回貼
    7樓  發表于: 2019-05-09 20:01
    感謝樓主分享!下載學習。
    彭萬生
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1893 個
    工控威望: 2102 點
    下載積分: 131755 分
    在線時間: 1278(小時)
    注冊時間: 2013-08-04
    最后登錄: 2024-04-17
    查看彭萬生的 主題 / 回貼
    8樓  發表于: 2019-05-09 21:34
    感謝樓主分享!學習學習。謝謝
    fq-967
    級別: 略有小成
    精華主題: 0
    發帖數量: 171 個
    工控威望: 288 點
    下載積分: 2244 分
    在線時間: 599(小時)
    注冊時間: 2015-06-12
    最后登錄: 2024-11-09
    查看fq-967的 主題 / 回貼
    9樓  發表于: 2019-05-09 22:02
    感謝樓主分享!下載學習。
    wul2.4g
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1973 個
    工控威望: 2152 點
    下載積分: 48607 分
    在線時間: 555(小時)
    注冊時間: 2009-07-30
    最后登錄: 2024-10-27
    查看wul2.4g的 主題 / 回貼
    10樓  發表于: 2019-05-12 12:50
    感謝樓主分享！已收藏了！抽空學習一下！
    guoyuanhong
    知人知樂，方知生之貴；知人知國，才知權之重。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 47 個
    工控威望: 1138 點
    下載積分: 14117 分
    在線時間: 133(小時)
    注冊時間: 2018-03-13
    最后登錄: 2024-11-01
    查看guoyuanhong的 主題 / 回貼
    11樓  發表于: 2019-05-12 17:48
    用手機下載的壓縮包有缺損，打不開怎么辦？
