FX3G-485-BD模塊的SD會閃爍 ，說明PLC發送命令給變頻器了，但就是不動作 該怎么做 程序改的別人的
[ 此帖被tsj719在2019-06-03 10:52重新編輯 ]
附件： 研磨機變頻器485 - 不帶觸摸屏.zip (175 K) 下載次數:75
網站提示: 請不要用迅雷下載附件，容易出錯
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 9015 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-14
查看anlyl2014的 主題 / 回貼
1樓  發表于: 2019-06-03 11:19
看你的程序象是三菱變頻器，三菱PLC FX3S對三菱變頻器，有專用指令，看看手冊就懂了；你現在還用10幾年前的MODBUS ASCII通訊，程序復雜很多的，你告訴我是什么型號變頻器，幫你看看
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
tsj719
勤思動
級別: 正式會員
精華主題: 0
發帖數量: 10 個
工控威望: 74 點
下載積分: 354 分
在線時間: 31(小時)
注冊時間: 2019-05-14
最后登錄: 2021-12-17
查看tsj719的 主題 / 回貼
2樓  發表于: 2019-06-03 12:41
是E740 但是不知道專用指令怎么用 請指教 謝謝你
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 9015 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-14
查看anlyl2014的 主題 / 回貼
3樓  發表于: 2019-06-03 12:44
我等有空時做一個例子給你參考

如果想玩一下通訊，了解MODBUS ，可參 考我發的例子
http://24x7lending.com/read-gktid-1668002.html
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
tsj719
勤思動
級別: 正式會員
精華主題: 0
發帖數量: 10 個
工控威望: 74 點
下載積分: 354 分
在線時間: 31(小時)
注冊時間: 2019-05-14
最后登錄: 2021-12-17
查看tsj719的 主題 / 回貼
4樓  發表于: 2019-06-03 12:58
好的 現在又急著用 這個程序又改不好  我再研究研究
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 9015 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-14
查看anlyl2014的 主題 / 回貼
5樓  發表于: 2019-06-03 13:07
下午，我驗證一下，才發給你參考
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 9015 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-14
查看anlyl2014的 主題 / 回貼
6樓  發表于: 2019-06-03 17:11
你好！我手上沒FX3G的PLC，也沒有E740變頻器，無法驗證，附件為我同事之前做的程序，供你參考；
變頻器設置參考另一程序包，或參考變頻器手冊，同事驗證過的程序多了一些計算，目的是顯示小數點而已，可不用。
[ 此帖被anlyl2014在2019-06-03 17:16重新編輯 ]
描述：精簡版有變頻器設置及注解
附件： PLC變頻器通信與變頻器設置.rar (156 K) 下載次數:54
網站提示: 請不要用迅雷下載附件，容易出錯
描述：同事驗證過的程序
附件： FX3U與三菱變頻專用指令通信.rar (181 K) 下載次數:46
網站提示: 請不要用迅雷下載附件，容易出錯
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
tsj719
勤思動
級別: 正式會員
精華主題: 0
發帖數量: 10 個
工控威望: 74 點
下載積分: 354 分
在線時間: 31(小時)
注冊時間: 2019-05-14
最后登錄: 2021-12-17
查看tsj719的 主題 / 回貼
7樓  發表于: 2019-06-03 17:16
謝謝你
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 9015 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-14
查看anlyl2014的 主題 / 回貼
8樓  發表于: 2019-06-03 17:20
http://down.ymmfa.com/?id=170
這是三菱通訊手冊，本網站有下，這個例程是從手冊例子做出來的
不過，三菱的手冊，這里講一點那里說一下，例如HFA，是運行控制，到底它的值是多少才是運行？多少才是停止，找不到；只能在例子里體會。
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 9015 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-14
查看anlyl2014的 主題 / 回貼
9樓  發表于: 2019-06-03 17:29
變頻器是你說的E700

三菱這幾年也在搞MODBUS RUT通訊了，A800的手冊就有公開MODBUS 地址，之前的型號都沒有，就用三菱自己的通訊協議
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 9015 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-14
查看anlyl2014的 主題 / 回貼
10樓  發表于: 2019-06-03 18:55

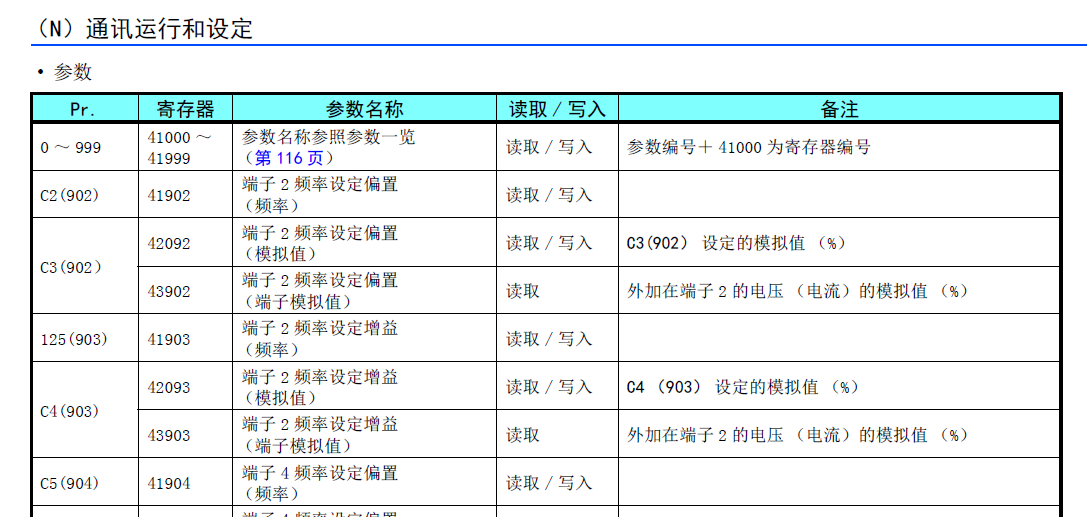

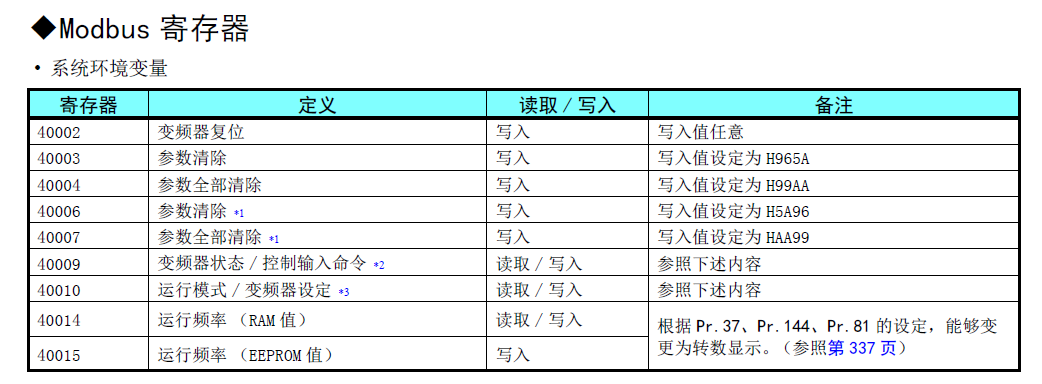

圖片：
A800的手冊就有MODBUS地址，但是，沒有E700硬件，無法驗證地址可否通用于E700




如 果通用，用MODBUS RTU寫就很容易
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
tsj719
勤思動
級別: 正式會員
精華主題: 0
發帖數量: 10 個
工控威望: 74 點
下載積分: 354 分
在線時間: 31(小時)
注冊時間: 2019-05-14
最后登錄: 2021-12-17
查看tsj719的 主題 / 回貼
11樓  發表于: 2019-06-04 08:22
是通用的 手冊上MODBUS 地址是一樣的 我再研究研究 真心感謝
