12樓  發表于: 2019-07-18 15:51
你把程序上傳看看,才可以幫你詳細分解
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
陳仙子915
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-10-31
查看陳仙子915的 主題 / 回貼
13樓  發表于: 2019-07-18 16:04
圖片：
圖片：
圖片：
圖片：
這是程序，麻煩你了
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 8824 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-10
查看anlyl2014的 主題 / 回貼
14樓  發表于: 2019-07-18 16:08
打包傳上來
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
陳仙子915
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-10-31
查看陳仙子915的 主題 / 回貼
15樓  發表于: 2019-07-18 16:18
RS485通訊
附件： 工程.rar (11 K) 下載次數:22
網站提示: 請不要用迅雷下載附件，容易出錯
陳仙子915
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-10-31
查看陳仙子915的 主題 / 回貼
16樓  發表于: 2019-07-18 16:55
好了嗎？
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 8824 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-10
查看anlyl2014的 主題 / 回貼
17樓  發表于: 2019-07-18 17:20
看程序:讀出
用變頻器手冊的例子,變頻器回應


你看,讀出的數用4個D表示,而且是ASCII碼,如果不轉,是不能正確顯示讀數的
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 8824 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-10
查看anlyl2014的 主題 / 回貼
18樓  發表于: 2019-07-18 17:25

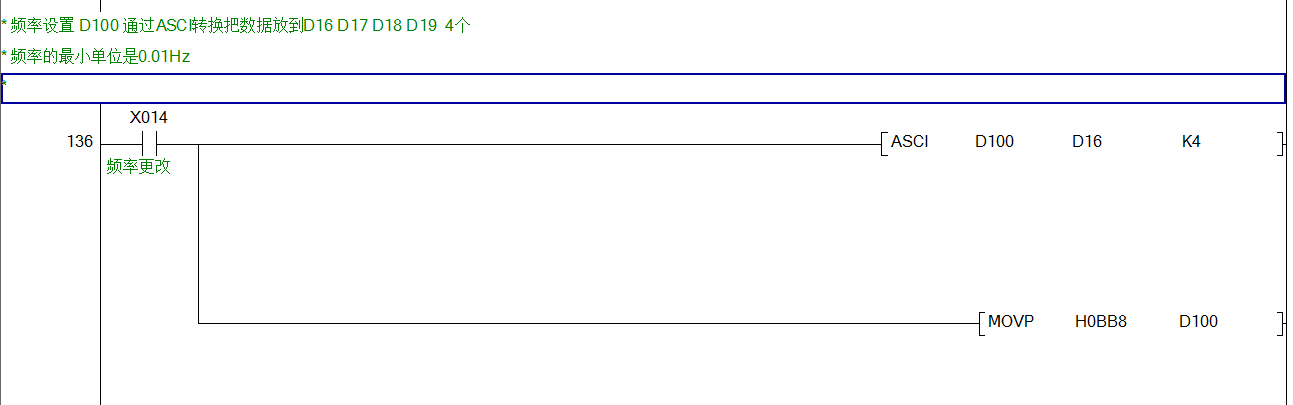

再看,你寫入程序:


HBB8換成10進制數是3000,
換成ASCII碼為:

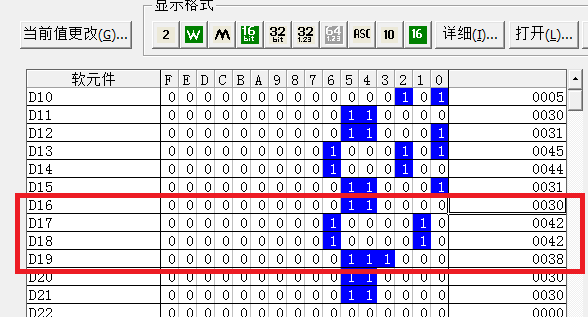

從這兩個圖看,D100的值是3000換成ASCII碼到D16/D17/D18/D19得到的數如第二張圖;
說回原話題,不轉換的話,就是ASCII碼,是不能正確顯示讀數;
用HEX指令,就把讀出的4個D,合并到D200中
[ 此帖被anlyl2014在2019-07-18 17:37重新編輯 ]
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
陳仙子915
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-10-31
查看陳仙子915的 主題 / 回貼
19樓  發表于: 2019-07-18 17:45
還是有點不太懂，意思就是我更改頻率的是D100,然后D100把數據給了D16 D17 D18 D19 ,所以我現在如果要讀的話應該改為【HEX D16 D200 K4】是嗎？
引用
引用第18樓anlyl2014于2019-07-18 17:25發表的  :
再看,你寫入程序:
[attachment=235292]
HBB8換成10進制數是3000,
換成ASCII碼為:
[attachment=235295]
.......
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 8824 分
在線時間: 923(小時)
注冊時間: 2014-05-23
最后登錄: 2024-11-10
查看anlyl2014的 主題 / 回貼
20樓  發表于: 2019-07-18 18:03
不是，你要看讀程序
讀出，是從變頻器里讀出數據，
在程序里看RS指令


讀出的數存在D30起共10個，讀出的數在D33/D34/D35/D36
再不明白的話，多看我發的例子
[ 此帖被anlyl2014在2019-07-18 18:12重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+3(陳仙子915) 謝謝
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    陳仙子915
    級別: 略有小成
    精華主題: 0
    發帖數量: 175 個
    工控威望: 372 點
    下載積分: 556 分
    在線時間: 97(小時)
    注冊時間: 2019-05-01
    最后登錄: 2024-10-31
    查看陳仙子915的 主題 / 回貼
    21樓  發表于: 2019-07-18 19:31
    嗯，謝謝我再自己研究研究，感謝你給我講解了這么多
    引用
    引用第20樓anlyl2014于2019-07-18 18:03發表的  :
    不是，你要看讀程序
    讀出，是從變頻器里讀出數據，
    在程序里看RS指令
    [attachment=235300]
    讀出的數存在D30起共10個，讀出的數在D33/D34/D35/D36
    .......
    陳仙子915
    級別: 略有小成
    精華主題: 0
    發帖數量: 175 個
    工控威望: 372 點
    下載積分: 556 分
    在線時間: 97(小時)
    注冊時間: 2019-05-01
    最后登錄: 2024-10-31
    查看陳仙子915的 主題 / 回貼
    22樓  發表于: 2019-07-20 08:34
    問題已解決
    • «
