樓主  發表于: 2019-08-12 15:50
圖片：

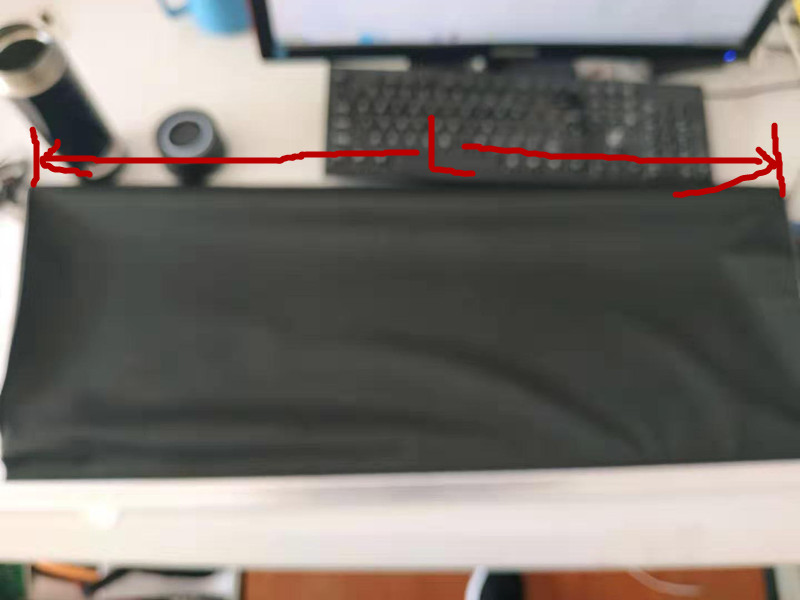

如圖，布打開后，想自動測量布的寬度，并顯示！有沒有好的方法和東西測量
小侯
小侯
級別: 工控俠客
精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8103 分
在線時間: 507(小時)
注冊時間: 2008-10-17
最后登錄: 2024-12-09
查看小侯的 主題 / 回貼
1樓  發表于: 2019-08-12 16:03
空間許可可以考慮裝CCD
或是用雷射光電量測左右遮罩範圍在合計
範圍變動較大可以考慮加上伺服左右自動調整
如果不用很精細
那麼找量測光柵
樓主留言：
量測光柵有沒有什么好的推薦，推薦款，謝謝
東方花豬
級別: 網絡英雄
精華主題: 0
發帖數量: 857 個
工控威望: 6586 點
下載積分: 13286 分
在線時間: 753(小時)
注冊時間: 2009-12-17
最后登錄: 2024-12-21
查看東方花豬的 主題 / 回貼
2樓  發表于: 2019-08-12 16:30
給基恩士打電話，錢到位很簡單實現
樓主留言：
基恩士推薦了一套加稅要4萬了，貴啊
拆二代
菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3686 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
3樓  發表于: 2019-08-12 17:46
如果能做一個機械，自動移動到布的兩端，就可以通過編碼器計算了，這樣也省錢
本帖最近評分記錄：
  • 下載積分:+1(qj_wgx) 有道理，這個需要在兩邊 ..
    • 打個醬油，懂的不多
    水平有限，能幫則幫
    互相幫助，共同進步
    goldage
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1791 個
    工控威望: 1953 點
    下載積分: 7026 分
    在線時間: 459(小時)
    注冊時間: 2016-06-19
    最后登錄: 2024-12-21
    查看goldage的 主題 / 回貼
    4樓  發表于: 2019-08-12 22:10
    精度要求不高可以考慮模擬量輸出的光幕
    wenqing1012
    級別: 家園�？�
    精華主題: 0
    發帖數量: 625 個
    工控威望: 783 點
    下載積分: 2388 分
    在線時間: 469(小時)
    注冊時間: 2006-11-03
    最后登錄: 2024-12-22
    查看wenqing1012的 主題 / 回貼
    5樓  發表于: 2019-08-13 08:09
    機械加編碼器即可
    機會是自己創造的！
    wangnaizhi
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1273 個
    工控威望: 1449 點
    下載積分: 5484 分
    在線時間: 896(小時)
    注冊時間: 2015-08-31
    最后登錄: 2024-12-21
    查看wangnaizhi的 主題 / 回貼
    6樓  發表于: 2019-08-13 08:16
    你就放一張圖  要求什么都不說 怎么出方案？靠想象？
    小侯
    小侯
    級別: 工控俠客
    精華主題: 0
    發帖數量: 482 個
    工控威望: 2612 點
    下載積分: 8103 分
    在線時間: 507(小時)
    注冊時間: 2008-10-17
    最后登錄: 2024-12-09
    查看小侯的 主題 / 回貼
    7樓  發表于: 2019-08-14 13:53
    SICK的MLG-2
    或是
    斯邁德的GA光柵

    精細度最低是2.5mm

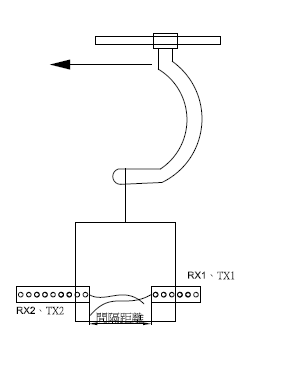

    之前有做過一個量測系統
    對方要檢測吊掛物件是否超出範圍
    就是用這種光柵左右各一
    合計其遮蔽範圍
    精細度職能算還可以 cm吧


    [ 此帖被小侯在2019-08-14 14:04重新編輯 ]
    我看到你了
    級別: 家園�？�
    精華主題: 0
    發帖數量: 373 個
    工控威望: 619 點
    下載積分: 491 分
    在線時間: 156(小時)
    注冊時間: 2018-05-02
    最后登錄: 2024-09-12
    查看我看到你了的 主題 / 回貼
    8樓  發表于: 2019-08-14 15:57
    什么精度啊，看產品和鍵盤的比例，這個視野起碼半米寬，CCD測量精度肯定不高
    樓主留言：
    寬度740MM左右，精度在半個MM范圍內
    qj_wgx
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 814 個
    工控威望: 1052 點
    下載積分: 2572 分
    在線時間: 492(小時)
    注冊時間: 2007-08-28
    最后登錄: 2024-12-21
    查看qj_wgx的 主題 / 回貼
    9樓  發表于: 2019-08-14 16:48
    高精度的也有的，以前我們公司測量手指粗細的管徑就用過的，精度很高，進口的基恩士的，關鍵是成本很高
    樓主留言：
    基恩士的也給過方案，兩套最低的一套4萬多，寬度有點寬，740多MM
