樓主  發表于: 2019-08-27 14:13
各位大神，小弟手上有個項目，用的是基恩士KV7500 PLC+KV-XH16EC、松下總線伺服MADLN05BE，目前接線就卡住了，懇請大家?guī)椭�，如下�?/font>
 X4連接器接線，從手冊只找到下面幾個接線點（也不知是否正確）：伺服報警 +----pin.3
伺服報警 - ----- pin.4
正轉限位 ----pin.7    反轉限位----pin.8    原點信號----pin.10    還有報警清除、伺服ON等不知如何接了......
[ 此帖被pc1111在2019-08-27 14:18重新編輯 ]
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2050 個
工控威望: 2969 點
下載積分: 25199 分
在線時間: 1442(小時)
注冊時間: 2014-01-05
最后登錄: 2024-12-23
查看不小心遇見你的 主題 / 回貼
1樓  發表于: 2019-08-27 15:35
。。。。。。。。。。。。。。。。。。
你都EtherCAT了 還接這么多線干嘛？
難道是EtherCAT的最高境界？
項目、視覺、通訊QQ3515716
342703002
三菱歐姆龍基恩士松下信捷PLC編程電話18929142571
級別: 工控俠客
精華主題: 0
發帖數量: 337 個
工控威望: 2043 點
下載積分: 2506 分
在線時間: 754(小時)
注冊時間: 2008-04-18
最后登錄: 2023-12-23
查看342703002的 主題 / 回貼
2樓  發表于: 2019-08-27 16:11
就接，左右極限和原點，就可以了。其他的都可以內部來操作，基恩士的PLC不懂可以找基恩士的人來教你。
本帖最近評分記錄：
  • 下載積分:+2(pc1111) 真誠感謝！
    • 東莞兼職，三菱，歐姆龍，基恩士，松下，信捷PLC編程
    電話/微信 ： 18929142571  李生
    本人9年以上PLC編程經驗，程序穩定，操作方便靈活，價格實惠。
    升令君.
    17831658536微信/手機同號
    級別: 家園�？�
    精華主題: 0
    發帖數量: 233 個
    工控威望: 882 點
    下載積分: 562 分
    在線時間: 171(小時)
    注冊時間: 2019-05-15
    最后登錄: 2023-12-07
    查看升令君.的 主題 / 回貼
    3樓  發表于: 2019-08-27 16:56
    總線都不用接這么多線
    a信捷一級代理
    814382100
    學無止境
    級別: 家園�？�
    精華主題: 0
    發帖數量: 567 個
    工控威望: 733 點
    下載積分: 1877 分
    在線時間: 158(小時)
    注冊時間: 2016-10-29
    最后登錄: 2024-12-17
    查看814382100的 主題 / 回貼
    4樓  發表于: 2019-08-27 19:56
    厲害沒用過
    yerong
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1888 個
    工控威望: 2040 點
    下載積分: 11042 分
    在線時間: 808(小時)
    注冊時間: 2007-08-28
    最后登錄: 2024-12-20
    查看yerong的 主題 / 回貼
    5樓  發表于: 2019-08-28 08:11
    直接絕對值伺服   應該說一根線都不要接了
    [ 此帖被yerong在2019-08-31 08:13重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+1(pc1111) 真誠感謝！
    sanzuo
    靜同日月-動轉陰陽
    級別: 家園常客
    精華主題: 0
    發帖數量: 127 個
    工控威望: 593 點
    下載積分: 1940 分
    在線時間: 542(小時)
    注冊時間: 2007-03-24
    最后登錄: 2024-10-09
    查看sanzuo的 主題 / 回貼
    6樓  發表于: 2019-08-28 10:53
    5_PANASONIC_A6B_KVXM_EC_連接指南.pdf (1185 K) 下载次数:1212
    本帖最近評分記錄：
  • 下載積分:+2(pc1111) 真誠感謝！
    • 生活就象打火機有氣的時候多燃燒一片光芒．
    flyfeky
    bilibili 工控貴族
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 889 個
    工控威望: 1040 點
    下載積分: 2000 分
    在線時間: 688(小時)
    注冊時間: 2012-05-09
    最后登錄: 2024-12-13
    查看flyfeky的 主題 / 回貼
    7樓  發表于: 2019-08-28 12:35
    嚴格說來， 通信的伺服， 需要接正負極限和原點， 還有一個復位（急停）， 這樣通信不可靠時，還要以停止伺服。
    本帖最近評分記錄：
  • 下載積分:+1(pc1111) 真誠感謝！
    • 西門子倍福WPF+C#數據庫，槽式設備專家
    蘇碧湖砍柴人
    人無我有，人有我精，人精我異
    級別: 家園�？�
    精華主題: 0
    發帖數量: 130 個
    工控威望: 646 點
    下載積分: 1107 分
    在線時間: 81(小時)
    注冊時間: 2019-06-26
    最后登錄: 2024-09-12
    查看蘇碧湖砍柴人的 主題 / 回貼
    8樓  發表于: 2019-08-31 10:29

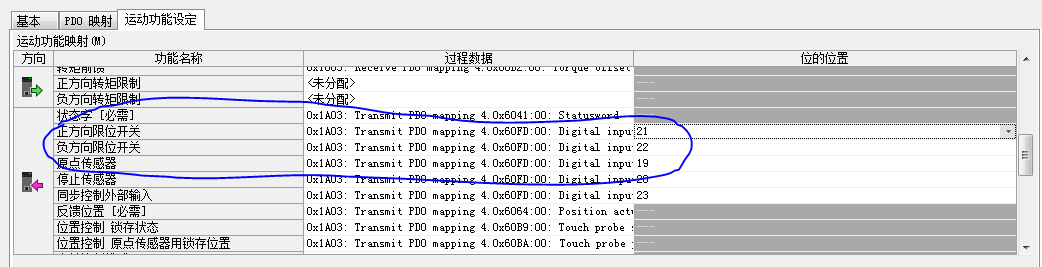

    描述：你也可以查看下ESI文件
    圖片：
    我前幾個月也剛剛做了一個類似的項目，時間有點長了，記不太清了
    我用的也是基恩士KV7500 PLC+KV-XH16EC，但伺服用的是松下A6B，應該也是差不多的，用基恩士PLC需要注意了，不能按松下伺服的接線方法，要按基恩士的接線方法，具體是為什么，問了基恩士的他也不能給你說出個所以然來
    只需接正負限位跟原點即可，接21  22  19
    本帖最近評分記錄：
  • 下載積分:+1(zero.wang) 真誠感謝！
  • 下載積分:+2(pc1111) 真誠感謝！
    蘇碧湖砍柴人
    人無我有，人有我精，人精我異
    級別: 家園�？�
    精華主題: 0
    發帖數量: 130 個
    工控威望: 646 點
    下載積分: 1107 分
    在線時間: 81(小時)
    注冊時間: 2019-06-26
    最后登錄: 2024-09-12
    查看蘇碧湖砍柴人的 主題 / 回貼
    9樓  發表于: 2019-08-31 10:30
    對了，我這里有個操作指引
    附件： 5_PANASONIC_A6B_KVXM_EC_連接指南.pdf (1185 K) 下載次數:714
    網站提示: 請不要用迅雷下載附件，容易出錯
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11292 個
    工控威望: 18670 點
    下載積分: 12423 分
    在線時間: 2699(小時)
    注冊時間: 2013-01-31
    最后登錄: 2024-12-23
    查看往事如風的 主題 / 回貼
    10樓  發表于: 2019-08-31 19:50
    學習一下
    三人行者必有我?guī)?，擇其善者而從之
    chenshiji618
    我就是我不一樣的煙火 我自己看了都上火！
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 832 個
    工控威望: 9044 點
    下載積分: 1290 分
    在線時間: 511(小時)
    注冊時間: 2011-07-02
    最后登錄: 2024-12-22
    查看chenshiji618的 主題 / 回貼
    11樓  發表于: 2019-08-31 23:15
    你都EtherCAT總線伺服了還接那么多線干嘛？
    你真逗，要不要把脈沖也接上？
    就接一個爆炸就好了。。。其他的都不用接
    • «
