領導安排一個項目  要為生產線做個測試系統，其中一個流程是檢測接觸器的線圈通電壽命，測試過程是通電2秒，斷開2秒，循環測試。找了很多產品 都沒有辦法很好的檢測，主要是因為接觸器線圈電流很小，小的10ma  大一點50ma左右，如果用電流變送器  成本非常高。在工控網認識的大咖介紹LC22-30ma的電流感應開關，定了2個過來。上圖
開包，包裝簡單 環保包裝 不太是精美，都懷疑 能用嗎？




第二個感覺 就小  真的小 ，三圍 量了下 42mm  厚15mm 高度33mm.
[attachment=238420]
  上面一個電位器調節動作電流，2個指示燈。問了 技術，紅燈 開關斷開，綠燈  開關接通。 4芯線，紅  電源DC正   黑  DC負。 黃 白 內部無源觸點，也就是開關量。大于設定值觸點就接通。無源的  不輸出電流電壓   只是接通和斷開。
上電



接觸器線圈檢測是沒有任何問題了， 繼電器也行 但是不容易調節。最好是繞2圈 ，容易調節。   不知道 大家是什么方法搞定10ma 檢測的  成本不要高，容易調試 穩定可靠。

測試了 一周了  效果還可以

繞100匝不現實，從簡單 省事 成本低、可靠來看  用LC22-30ma 的 可行

另外一個項目  是隔離檢測一個傳感器輸出的4-20ma型號，進口設備，不能連接電線。大于5ma 要給國產設備一個信號。挺好的

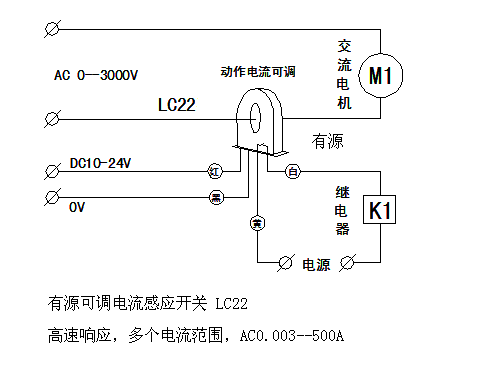

上個接線圖

開關量輸出 ，直接接PLC IO點

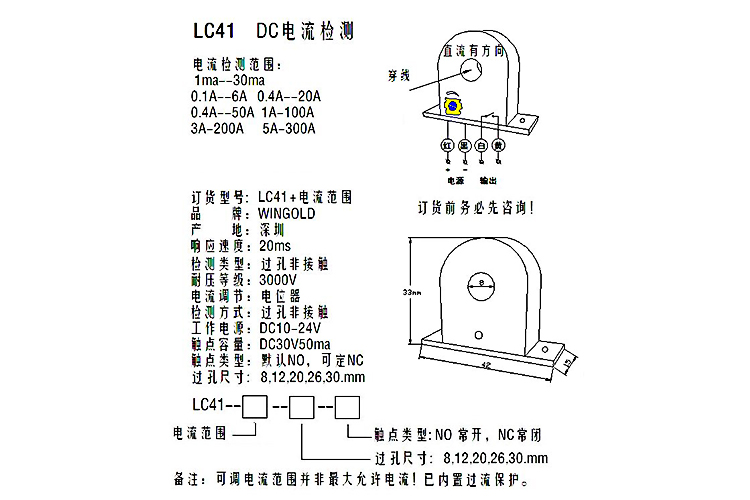

直流測量LC41接線圖，最小DC1ma  最大300A 檢測  輸出開關量

LC41-30ma  可以用來檢測到一個LED燈的電流

模塊成本很高  而且重點是不隔離
