樓主  發表于: 2019-12-13 20:55
比如我先插入多個接觸器線圈的部件，并添加了功能文本，但我設備導航器中插入接觸器主觸電時不顯示功能文本，只顯示標示符，不知道那個接觸器是干什么的，還得來回查看線圈的功能文本，感覺效率有點低，請問各位師傅怎么才能快速找到那個線圈是什么功能呢，謝謝
還有個問題：怎樣才能把接觸器線圈的功能文本傳遞到接觸器的主觸點上顯示呢？ 謝謝
[ 此帖被人生如夢在2019-12-13 21:51重新編輯 ]
secgo
玩多了就更不會玩了~
級別: 論壇先鋒
精華主題: 0
發帖數量: 1352 個
工控威望: 1606 點
下載積分: 67986 分
在線時間: 218(小時)
注冊時間: 2009-03-06
最后登錄: 2024-05-11
查看secgo的 主題 / 回貼
1樓  發表于: 2019-12-15 09:52
這里好像比較少玩EPLAN的吧，我搞了幾年都沒搞懂，哈哈哈哈哈
人生如夢
快樂和郁悶取決于心態
級別: 略有小成
精華主題: 0
發帖數量: 303 個
工控威望: 467 點
下載積分: 8136 分
在線時間: 768(小時)
注冊時間: 2010-09-26
最后登錄: 2024-08-29
查看人生如夢的 主題 / 回貼
2樓  發表于: 2019-12-15 20:58
eplan功能是強大，但感覺很不人性化，很多術語太專業
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2838 個
工控威望: 3609 點
下載積分: 3500 分
在線時間: 3782(小時)
注冊時間: 2007-11-04
最后登錄: 2024-09-20
查看tingfenghu的 主題 / 回貼
3樓  發表于: 2019-12-15 22:04
他們的習慣是按功能畫圖。
接觸器線圈和觸點是放在同一頁面。
這種畫圖方式對排錯是比較方便的，
樓主留言：
謝謝你的回答，一般來時線圈都在控制頁面，觸電都在主回路頁面，弄到一起很不方便奧
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
hmy1974
級別: 略有小成
精華主題: 0
發帖數量: 78 個
工控威望: 238 點
下載積分: 726 分
在線時間: 201(小時)
注冊時間: 2007-06-12
最后登錄: 2024-08-22
查看hmy1974的 主題 / 回貼
4樓  發表于: 2019-12-16 09:39
你的線圈沒有選擇部件吧
樓主留言：
謝謝的你回答，選了部件了
亂舞天朝
志存高遠
級別: 略有小成
精華主題: 0
發帖數量: 80 個
工控威望: 214 點
下載積分: 1794 分
在線時間: 263(小時)
注冊時間: 2013-08-17
最后登錄: 2024-09-18
查看亂舞天朝的 主題 / 回貼
5樓  發表于: 2019-12-16 14:12
在顯示設置內容里 添加數據，功能文本（共用即可），線圈內的功能文本就可以在觸點下方顯示了
樓主留言：
非常感謝你的回答，但我比較愚鈍，能不能說具體點，謝謝
本司長期從事非標自動化設備電氣控制、工業自動化開發工作：

1.熟悉各類PLC程序設計， 人機界面HMI編程，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏程序，可CAD出圖接線圖。
聯系方式：QQ 275518719 微信：HEXI510
迪迦奧特曼
寧?kù)o是奢侈的奢求。
級別: 論壇先鋒
精華主題: 0
發帖數量: 329 個
工控威望: 1175 點
下載積分: 2458 分
在線時間: 119(小時)
注冊時間: 2018-03-30
最后登錄: 2024-08-30
查看迪迦奧特曼的 主題 / 回貼
6樓  發表于: 2019-12-16 14:52
插入文字，下面有個勾勾要打上，再使用功能文本自動
樓主留言：
謝謝你的回答，試了試還是不行的
寧?kù)o是奢侈的奢求。
亂舞天朝
志存高遠
級別: 略有小成
精華主題: 0
發帖數量: 80 個
工控威望: 214 點
下載積分: 1794 分
在線時間: 263(小時)
注冊時間: 2013-08-17
最后登錄: 2024-09-18
查看亂舞天朝的 主題 / 回貼
7樓  發表于: 2019-12-17 10:10

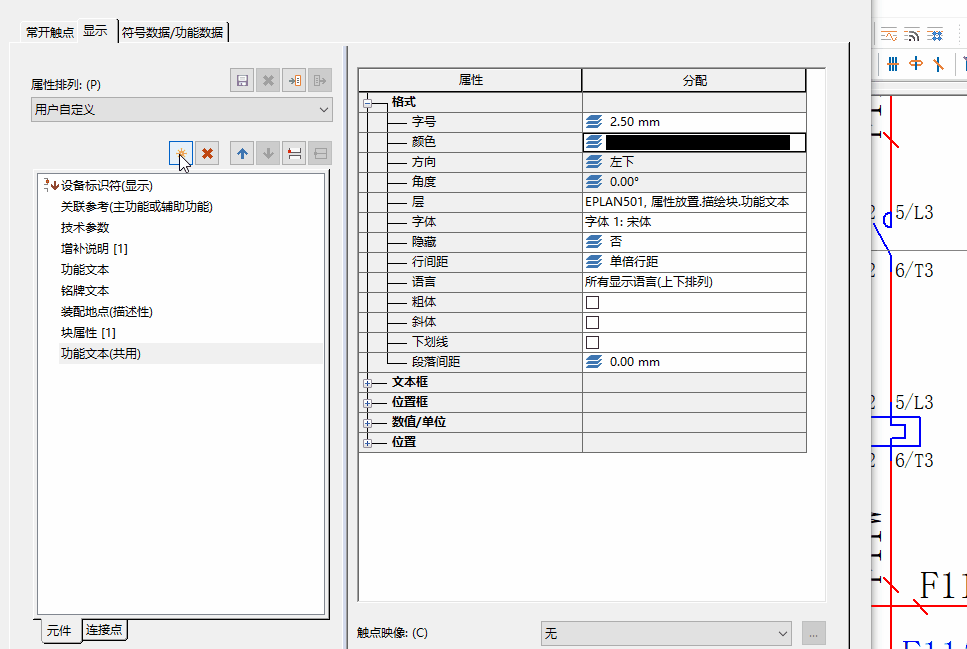

圖片：
首先線圈部分的功能文本寫好，然后到觸點部分右鍵屬性》》切換到顯示》》點擊新建》》功能》類別》功能文本（共用）
動圖有點快，湊合先看看
樓主留言：
謝謝你的耐心解答，剛才試了試的確通過設置主觸電屬性顯示里的（功能文本共用）在主觸點上顯示了線圈的功能文本。
我的意思是在插入主觸點前在導航器中就顯示主線圈是控制什么的（而不是所有線圈都顯示：{線圈，主回路分段}），這樣便于我在插入主觸電前快速選擇和線圈配套的主觸電，而不是在放置主觸點后在設置顯示，煩勞師傅給看看這個功能怎么實現呢
本司長期從事非標自動化設備電氣控制、工業自動化開發工作：

1.熟悉各類PLC程序設計， 人機界面HMI編程，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏程序，可CAD出圖接線圖。
聯系方式：QQ 275518719 微信：HEXI510
行車不規范
要做難且正確的事！
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 377 點
下載積分: 827 分
在線時間: 84(小時)
注冊時間: 2021-07-16
最后登錄: 2024-08-23
查看行車不規范的 主題 / 回貼
8樓  發表于: 2021-11-04 17:13
改設備標識符
