樓主  發表于: 2020-03-11 23:26

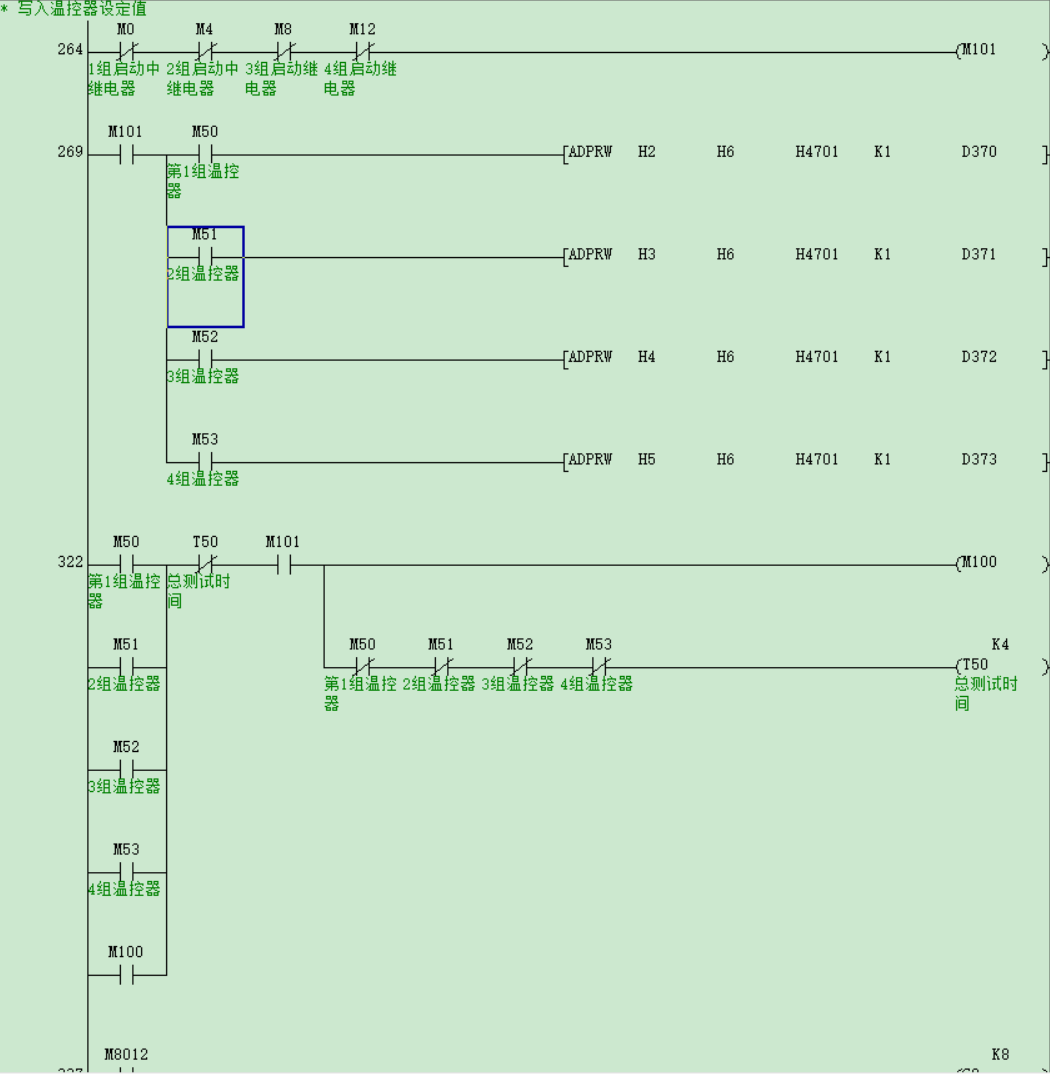

圖片：
圖片：
用3U和一個8通道的溫控模塊通過485BD-ADP，兩線制接線來通訊，來讀取每個通道溫度數據，另外，外加4個溫控器通過通訊來設定溫度數據，不讀取只設定而已，人機上顯示溫控模塊各個數據。但是系統經常出現通訊故障，人機數據一動不動，然后關電重啟一下設備又正常了，程序如下，各位大神看一下哪有問題，是不是程序有問題，或是硬件哪有問題？
lijinniu
級別: 工控俠客
精華主題: 0
發帖數量: 623 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的 主題 / 回貼
1樓  發表于: 2020-03-12 08:03
看一下通訊范例。讀和寫不能同時進行。也不能同時讀寫兩條及以上指令。
樓主留言：

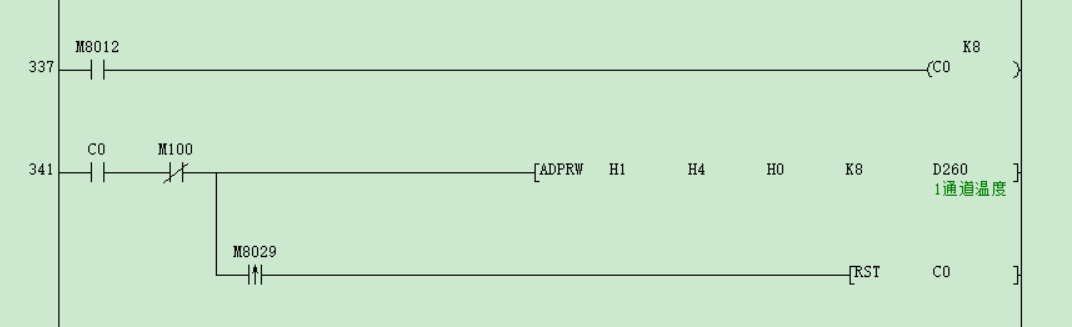

像第二張圖是讀取模塊8通道溫度數據，每隔800毫秒采樣一次那樣，M100是寫入時斷開讀取回路，不讓寫入和讀取同時進行，程序有沒有問題呢？
fzq0425
感謝遇到工控人家園
級別: 略有小成
精華主題: 0
發帖數量: 275 個
工控威望: 318 點
下載積分: 4312 分
在線時間: 19(小時)
注冊時間: 2019-09-21
最后登錄: 2020-05-29
查看fzq0425的 主題 / 回貼
2樓  發表于: 2020-03-12 08:43
仔細研究MODBUS通信使用手冊
樓主留言：
像第二張圖是讀取模塊8通道溫度數據，每隔800毫秒采樣一次那樣，M100是寫入時斷開讀取回路，不讓寫入和讀取同時進行，程序有沒有問題呢？
來這里學習
a2490048
級別: 正式會員
精華主題: 0
發帖數量: 13 個
工控威望: 75 點
下載積分: 297 分
在線時間: 13(小時)
注冊時間: 2019-05-23
最后登錄: 2024-09-18
查看a2490048的 主題 / 回貼
3樓  發表于: 2020-03-12 10:44
輪詢訪問
yezouping
深圳東莞PLC編程，微信：158 8974 8406
級別: 工控俠客
精華主題: 0
發帖數量: 503 個
工控威望: 2170 點
下載積分: 13880 分
在線時間: 983(小時)
注冊時間: 2018-11-10
最后登錄: 2024-12-17
查看yezouping的 主題 / 回貼
4樓  發表于: 2020-03-12 10:49
可以有償幫助
本人長期從事非標自動化設備電氣控制工作：
1.熟悉各種品牌PLC程序設計， 上位機組態編程，遠程下載、手機APP監控寫入數據、電腦端監控寫入數據、人機界面HMI編程，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏程序代寫服務，用EPLAN畫圖，免費出電氣原理圖、布局圖、BOM清單。
3.服務周到、價格實惠，聯系電話/微信：15889748406
tonywu0227
級別: 工控俠客
精華主題: 0
發帖數量: 235 個
工控威望: 2404 點
下載積分: 6501 分
在線時間: 104(小時)
注冊時間: 2020-02-09
最后登錄: 2024-07-15
查看tonywu0227的 主題 / 回貼
5樓  發表于: 2020-03-12 15:38
謝謝分享，學習了
lijinniu
級別: 工控俠客
精華主題: 0
發帖數量: 623 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的 主題 / 回貼
6樓  發表于: 2020-03-13 13:57
讀取和寫還是用時間隔開。你的程序有點小問題。M100是在寫的時候才斷開，有可能這時還在讀。所以會發生通訊問題。
wen2013
興趣是最好的老師！
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 159 點
下載積分: 534 分
在線時間: 26(小時)
注冊時間: 2013-08-31
最后登錄: 2023-06-11
查看wen2013的 主題 / 回貼
7樓  發表于: 2020-03-16 11:38
6樓說得很有道理！！
wen2013
興趣是最好的老師！
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 159 點
下載積分: 534 分
在線時間: 26(小時)
注冊時間: 2013-08-31
最后登錄: 2023-06-11
查看wen2013的 主題 / 回貼
8樓  發表于: 2020-03-16 14:27
大家對于ADPRW指令寫入和讀取編程，有沒有什么比較好的編寫方式呢，大家一起分享討論一下！
小八哥
電話15394301768 QQ815360919 慈溪余姚
級別: 工控俠客
精華主題: 0
發帖數量: 582 個
工控威望: 2138 點
下載積分: 2239 分
在線時間: 717(小時)
注冊時間: 2016-02-18
最后登錄: 2024-12-20
查看小八哥的 主題 / 回貼
9樓  發表于: 2020-03-16 14:32
不用理解  做通訊直接上5U 不用考慮時序問題  成本差不多 本體的價格  跟3U+通訊模塊差不多了
wen2013
興趣是最好的老師！
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 159 點
下載積分: 534 分
在線時間: 26(小時)
注冊時間: 2013-08-31
最后登錄: 2023-06-11
查看wen2013的 主題 / 回貼
10樓  發表于: 2020-03-16 14:46
也是ADPRW指令嗎？還有5U專用指令？
a1174381459
喜歡鉆研點東西嘿嘿
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 153 點
下載積分: 640 分
在線時間: 23(小時)
注冊時間: 2020-03-06
最后登錄: 2020-04-23
查看a1174381459的 主題 / 回貼
11樓  發表于: 2020-03-17 09:03
3U 沒有 通訊成功或者失敗的 標志位么？
