樓主  發表于: 2020-03-14 08:33
公司有個電磁鐵，以前用電子電路做的控制，就是初始上電是全波整流，電壓340V，電磁鐵吸和，上電后1秒后電磁鐵已經吸和就轉化成半波整流，170V，

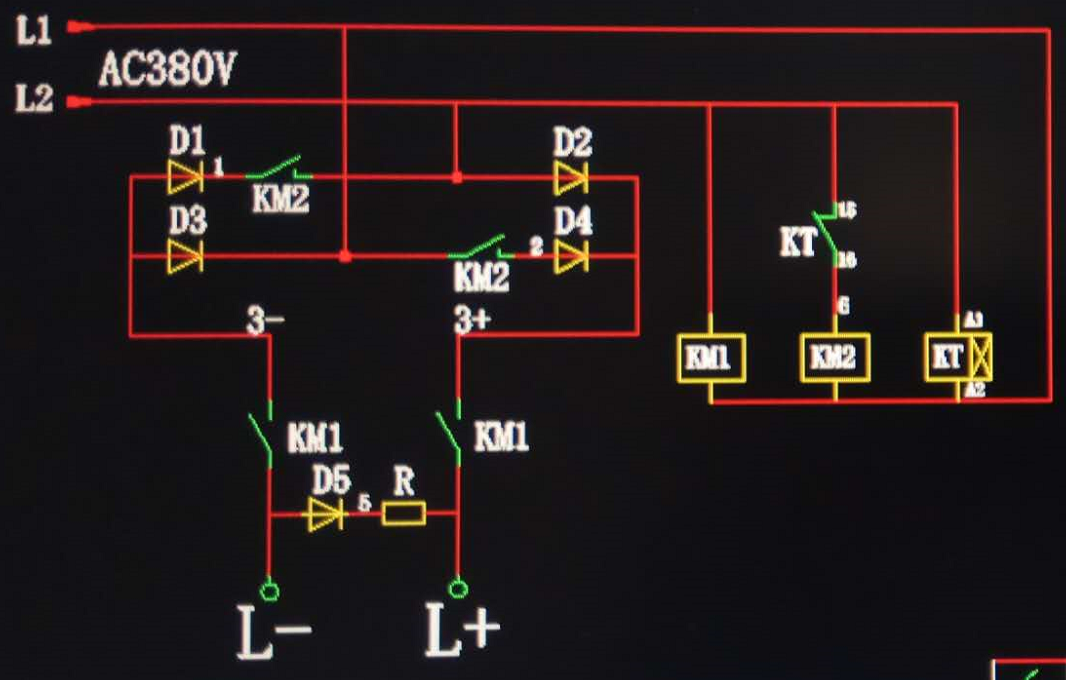

我用了個380V的交流接觸器和時間繼電器，用二極管完成了這個功能，使用正常，如下圖：


后來感覺體積比較大，想縮小體積，
就把KM換成24V的2P繼電器，和權的SJ2的，外加一個380變24V的電源供電，時間繼電器還是380V的，
但是出現了個奇怪現象：全波整流階段電壓時340V，電磁鐵初始也吸和了，但是等轉換成半波整流時電磁鐵就掉了下來，沒法保持，此時電磁鐵電壓就十幾伏就又沒了。
我把KA2換成24 V接觸器不行，380變24V的電源改為外供電也不行，這個有高手幫忙分析下原因？
塞外海島
不停的前進
級別: 家園常客
精華主題: 0
發帖數量: 489 個
工控威望: 634 點
下載積分: 1445 分
在線時間: 1522(小時)
注冊時間: 2012-10-05
最后登錄: 2024-11-09
查看塞外海島的 主題 / 回貼
1樓  發表于: 2020-03-14 14:02
換位繼電器后，斑駁整流的情況下測量下3+,3-的電壓，看看是不是KA1觸點容量不夠
fengrunsheng
生活中本不缺少美,缺少的是發現美的眼睛!
級別: 網絡英雄
精華主題: 0
發帖數量: 435 個
工控威望: 7091 點
下載積分: 19654 分
在線時間: 478(小時)
注冊時間: 2014-09-07
最后登錄: 2024-07-05
查看fengrunsheng的 主題 / 回貼
2樓  發表于: 2020-03-15 16:17
380V的時間繼電器接在24V回路里，真是高手
