樓主  發表于: 2020-07-03 17:33
圖片：
圖片：

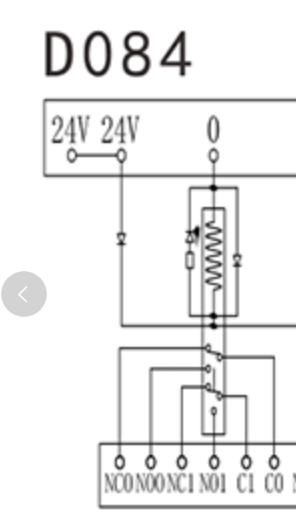

如題，Y點是不是接上面的00   01 ？下面的NCO什么的是代表常開常閉嗎？有點沒看懂這個內部電路的意思。各位提點一下。
cythyx
級別: 家園�？�
精華主題: 0
發帖數量: 452 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 106(小時)
注冊時間: 2019-06-27
最后登錄: 2024-07-29
查看cythyx的 主題 / 回貼
1樓  發表于: 2020-07-03 17:59
看圖應該是。Y輸出低電平，接最上面的0吧，下面的是觸點，C0一組常開和常閉，C1一組常開常閉
大臉貓飼養員
級別: 探索解密
精華主題: 0
發帖數量: 111 個
工控威望: 171 點
下載積分: 1875 分
在線時間: 107(小時)
注冊時間: 2020-05-29
最后登錄: 2024-01-18
查看大臉貓飼養員的 主題 / 回貼
2樓  發表于: 2020-07-04 07:41
NC是常閉，NO是常開。圖上那個是NC零，NO零和右面C零是一組。上面Y接00。接好公共端回路，Y動作對應繼電器就動作。
仙居人家
我來了。
級別: 網絡英雄
精華主題: 2 篇
發帖數量: 736 個
工控威望: 5417 點
下載積分: 24482 分
在線時間: 1364(小時)
注冊時間: 2016-06-08
最后登錄: 2024-09-13
查看仙居人家的 主題 / 回貼
3樓  發表于: 2020-07-04 07:59
圖片上這么清楚，還不明白。。。
永無止境 !@#$%^&*
天下風云出我輩，一入江湖歲月催。
皇圖霸業談笑中，不勝人間一場醉。
提劍跨騎揮鬼雨，白骨如山鳥驚飛。
塵事如潮人如水，只嘆江湖幾人回。
fengrunsheng
生活中本不缺少美,缺少的是發現美的眼睛!
級別: 網絡英雄
精華主題: 0
發帖數量: 435 個
工控威望: 7091 點
下載積分: 19654 分
在線時間: 478(小時)
注冊時間: 2014-09-07
最后登錄: 2024-07-05
查看fengrunsheng的 主題 / 回貼
4樓  發表于: 2020-07-04 08:06
典型的8路繼電器輸出，上面的01~07分別接PLC的8個輸出端子；
下面每路繼電器輸出有2組觸點，
比如 第一路：C0是一組觸點的公共端；NC0是常閉點、NO0是常開點。
                         C1是二組觸點的公共端；NC1是常閉點、NO1是常開點。
另7路  以此類推
