樓主  發表于: 2020-07-16 13:03
12工位凸輪分割器，每5秒轉一工位
1 . 用接觸器控制分割器電機，這種頻繁吸合的情況用接觸器合適嗎
2. 用變頻器控制分割器電機，這種方式電機不帶剎車可以嗎
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1025 個
工控威望: 1848 點
下載積分: 258 分
在線時間: 1129(小時)
注冊時間: 2017-02-09
最后登錄: 2024-12-21
查看nightblueblu的 主題 / 回貼
1樓  發表于: 2020-07-16 13:09
選固態繼電器吧，接觸器不適合這種頻繁通斷
分割器最好是帶剎車，一般買成套的分割器電機都是帶剎車的
樓主留言：
多謝！我們選購的分割器帶剎車
Your happiness is everything.
東方花豬
級別: 網絡英雄
精華主題: 0
發帖數量: 857 個
工控威望: 6586 點
下載積分: 13286 分
在線時間: 753(小時)
注冊時間: 2009-12-17
最后登錄: 2024-12-21
查看東方花豬的 主題 / 回貼
2樓  發表于: 2020-07-16 13:59

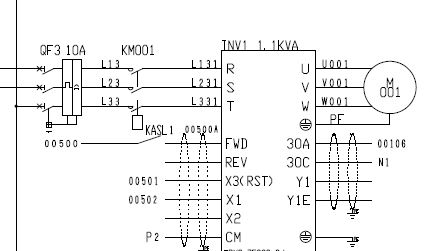

我單位都是接觸器+變頻器。附個圖你看下。
樓主留言：
多謝！接觸器是一直吸合的給變頻器供電的吧？ 變頻器控制電機的啟停對吧？你們的分割器電機帶剎車嗎？還是用變頻器加剎車電阻
拆二代
385385
級別: 論壇先鋒
精華主題: 0
發帖數量: 496 個
工控威望: 1219 點
下載積分: 38246 分
在線時間: 330(小時)
注冊時間: 2017-01-21
最后登錄: 2024-12-05
查看385385的 主題 / 回貼
3樓  發表于: 2020-07-16 14:24
上伺服
樓主留言：
多謝！
hexdho
機械是載體，電氣是靈魂。
級別: 網絡英雄
精華主題: 0
發帖數量: 670 個
工控威望: 11961 點
下載積分: 11608 分
在線時間: 526(小時)
注冊時間: 2012-11-08
最后登錄: 2024-12-19
查看hexdho的 主題 / 回貼
4樓  發表于: 2020-07-16 14:43
以前經常用分割器，就用變頻器控制電機就行了，不過要加個凸輪盤和檢測電眼。
樓主留言：
多謝，電機要選電剎車的嗎
東方花豬
級別: 網絡英雄
精華主題: 0
發帖數量: 857 個
工控威望: 6586 點
下載積分: 13286 分
在線時間: 753(小時)
注冊時間: 2009-12-17
最后登錄: 2024-12-21
查看東方花豬的 主題 / 回貼
5樓  發表于: 2020-07-16 14:57
引用
引用第4樓hexdho于2020-07-16 14:43發表的  :
以前經常用分割器，就用變頻器控制電機就行了，不過要加個凸輪盤和檢測電眼。

一般成型的分度器，都是配置凹輪盤和傳感器的。
樓主留言：
廠家配好了
拆二代
guangyu85
工程師
級別: 家園�？�
精華主題: 1 篇
發帖數量: 520 個
工控威望: 831 點
下載積分: 5757 分
在線時間: 391(小時)
注冊時間: 2011-06-13
最后登錄: 2024-12-21
查看guangyu85的 主題 / 回貼
6樓  發表于: 2020-07-16 16:57
引用
引用第1樓nightblueblu于2020-07-16 13:09發表的  :
選固態繼電器吧，接觸器不適合這種頻繁通斷
分割器最好是帶剎車，一般買成套的分割器電機都是帶剎車的



果然是高手在民間啊
固態繼電器還可以這么用
樓主留言：
你們是咋用的
guangyu85
工程師
級別: 家園常客
精華主題: 1 篇
發帖數量: 520 個
工控威望: 831 點
下載積分: 5757 分
在線時間: 391(小時)
注冊時間: 2011-06-13
最后登錄: 2024-12-21
查看guangyu85的 主題 / 回貼
7樓  發表于: 2020-07-16 16:59
引用
引用第2樓東方花豬于2020-07-16 13:59發表的  :
我單位都是接觸器+變頻器。附個圖你看下。 [attachment=245486]


你們單位還停留在十年前的設計理念，接觸器放在前后有什么用，人家現在直接切斷直流母線來制動，是安全等級最高的控制方法
guangyu85
工程師
級別: 家園�？�
精華主題: 1 篇
發帖數量: 520 個
工控威望: 831 點
下載積分: 5757 分
在線時間: 391(小時)
注冊時間: 2011-06-13
最后登錄: 2024-12-21
查看guangyu85的 主題 / 回貼
8樓  發表于: 2020-07-16 17:00
引用
引用第3樓385385于2020-07-16 14:24發表的  :
上伺服


那還要凸輪封隔器干啥？？？
1623154245
好難，我再想想。。。。
級別: 略有小成
精華主題: 0
發帖數量: 215 個
工控威望: 398 點
下載積分: 1157 分
在線時間: 292(小時)
注冊時間: 2018-12-12
最后登錄: 2023-06-23
查看1623154245的 主題 / 回貼
9樓  發表于: 2020-07-16 17:00
電機帶剎車，頻繁使用，用久了，剎車會壞的
guangyu85
工程師
級別: 家園�？�
精華主題: 1 篇
發帖數量: 520 個
工控威望: 831 點
下載積分: 5757 分
在線時間: 391(小時)
注冊時間: 2011-06-13
最后登錄: 2024-12-21
查看guangyu85的 主題 / 回貼
10樓  發表于: 2020-07-16 17:01
引用
引用樓主juz1005于2020-07-16 13:03發表的 凸輪分割器的控制 :
12工位凸輪分割器，每5秒轉一工位
1 . 用接觸器控制分割器電機，這種頻繁吸合的情況用接觸器合適嗎
2. 用變頻器控制分割器電機，這種方式電機不帶剎車可以嗎



1.不合適，常規的控制方法是變頻器驅動；
2. 周期比價短，電機必須帶剎車，要不然你的轉子經受不了長時間的沖擊
樓主留言：
多謝！
1623154245
好難，我再想想。。。。
級別: 略有小成
精華主題: 0
發帖數量: 215 個
工控威望: 398 點
下載積分: 1157 分
在線時間: 292(小時)
注冊時間: 2018-12-12
最后登錄: 2023-06-23
查看1623154245的 主題 / 回貼
11樓  發表于: 2020-07-16 17:02
變頻器不是有制動功能嗎，可以用來做快速停止
樓主留言：
變頻器制動是不是需要配備剎車電阻
  • «
