樓主  發表于: 2020-08-02 14:38

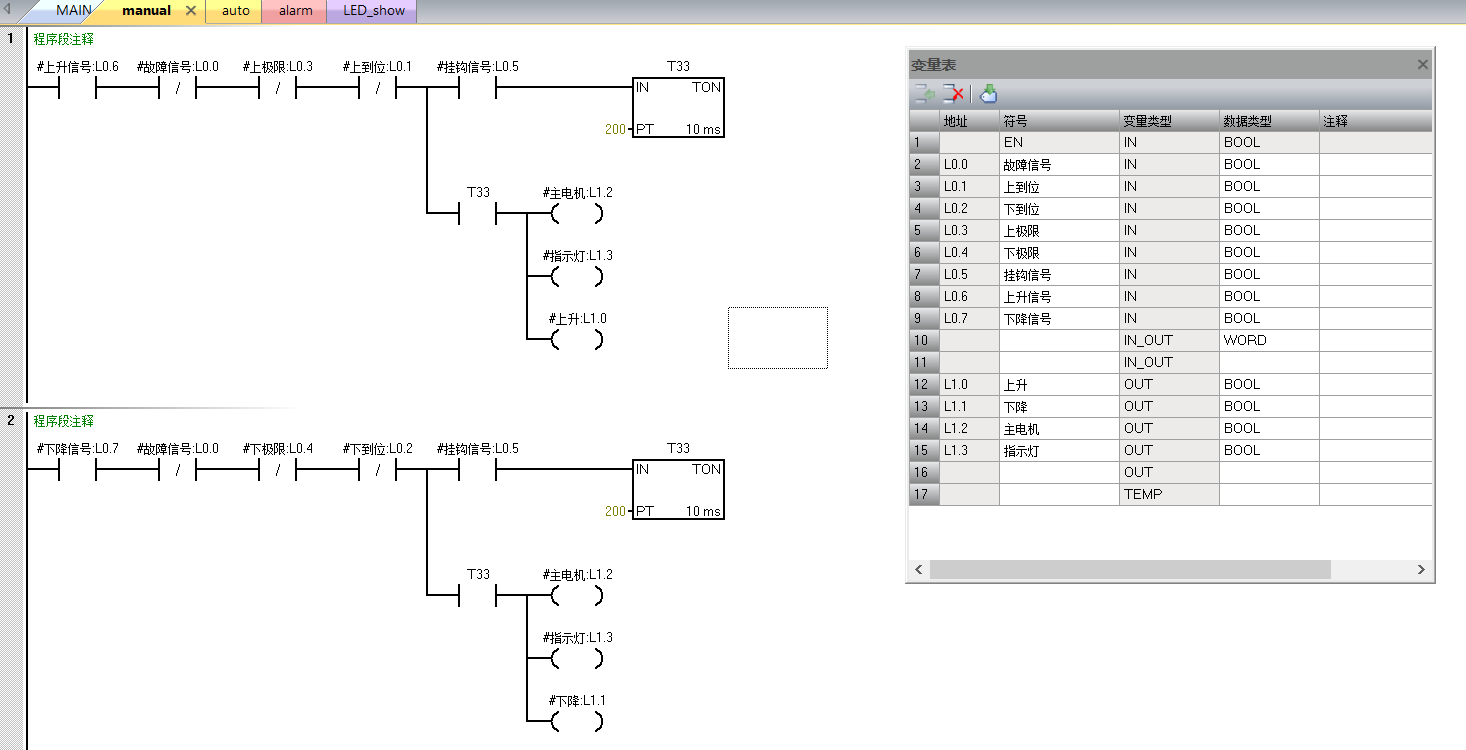

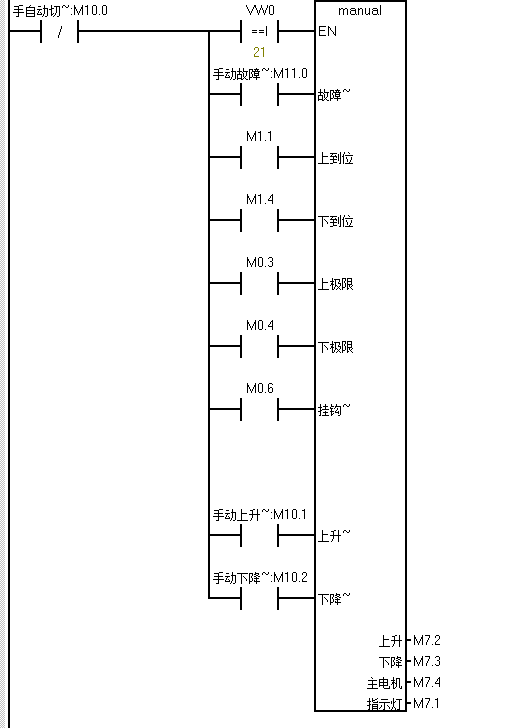

圖片：
圖片：
剛剛學習smart PLC，在做子程序調用測試，發現在寫的時候沒有提示錯誤，編譯的時候顯示程序無效或者程序太復雜無法編譯····
大佬們幫我看看問題在哪里
yunfeilong
級別: 略有小成
精華主題: 0
發帖數量: 119 個
工控威望: 298 點
下載積分: 8251 分
在線時間: 356(小時)
注冊時間: 2008-06-20
最后登錄: 2024-12-23
查看yunfeilong的 主題 / 回貼
1樓  發表于: 2020-08-02 14:44
不能雙線圈輸出，定時要采用兩個
puck0313
級別: 略有小成
精華主題: 0
發帖數量: 69 個
工控威望: 253 點
下載積分: 693 分
在線時間: 61(小時)
注冊時間: 2009-03-05
最后登錄: 2024-07-23
查看puck0313的 主題 / 回貼
2樓  發表于: 2020-08-02 14:54
不是這個問題，剛剛改了一下，還是一樣···
yiyang1
級別: 略有小成
精華主題: 0
發帖數量: 303 個
工控威望: 448 點
下載積分: 1174 分
在線時間: 392(小時)
注冊時間: 2012-11-11
最后登錄: 2024-12-21
查看yiyang1的 主題 / 回貼
3樓  發表于: 2020-08-02 16:01
手動故障上面不能連線
iamniu
級別: 網絡英雄
精華主題: 0
發帖數量: 59 個
工控威望: 8184 點
下載積分: 37305 分
在線時間: 290(小時)
注冊時間: 2011-12-03
最后登錄: 2024-12-22
查看iamniu的 主題 / 回貼
4樓  發表于: 2020-08-02 20:20

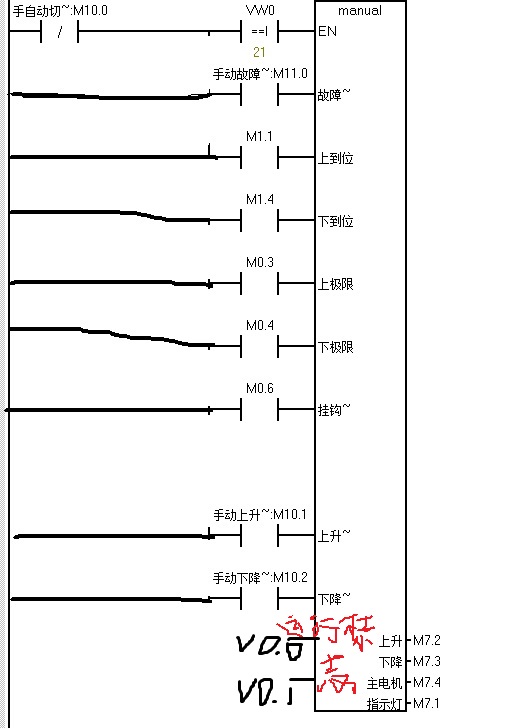

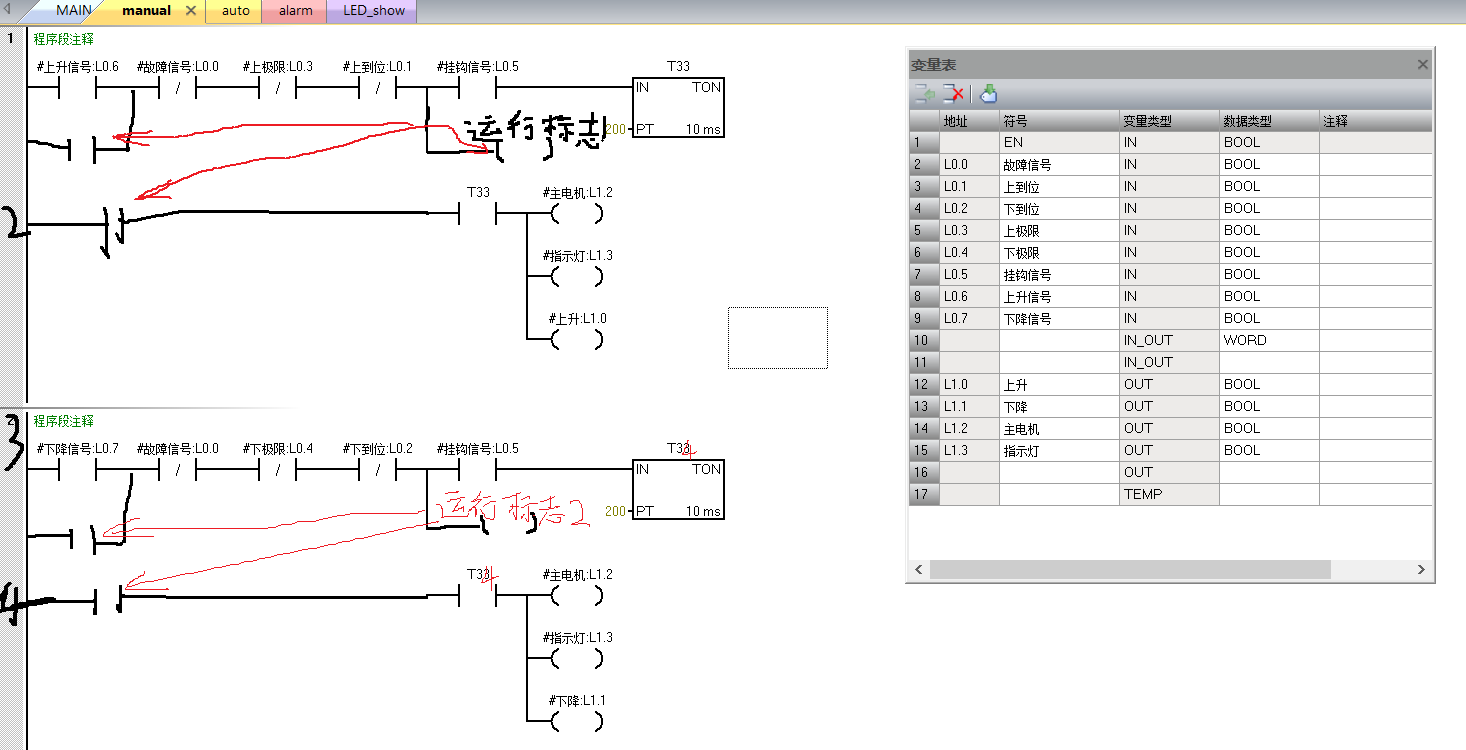

圖片：
圖片：
時間繼電器要用不同的，兩個程序段不能相同。另外加上運行標志，用運行標志和時間繼電器的常開觸點驅動輸出。
主程序調用子程序時，輸入點都應與右母線相連
[ 此帖被iamniu在2020-08-02 22:11重新編輯 ]
iamniu
級別: 網絡英雄
精華主題: 0
發帖數量: 59 個
工控威望: 8184 點
下載積分: 37305 分
在線時間: 290(小時)
注冊時間: 2011-12-03
最后登錄: 2024-12-22
查看iamniu的 主題 / 回貼
5樓  發表于: 2020-08-02 21:40
這是參照你的程序?qū)懙�，你可以參考一下。兩個都是用V2.5版本寫的
附件： Desktop.rar (17 K) 下載次數:40
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+5(puck0313) 熱心助人！
    張少磊
    已入工控深似海，從此紅塵是路人
    級別: 家園�？�
    精華主題: 0
    發帖數量: 144 個
    工控威望: 745 點
    下載積分: 175 分
    在線時間: 216(小時)
    注冊時間: 2014-05-21
    最后登錄: 2024-11-23
    查看張少磊的 主題 / 回貼
    6樓  發表于: 2020-08-03 07:39
    你這個雙線圈 還有定時器重復使用
