樓主  發表于: 2008-07-10 22:36

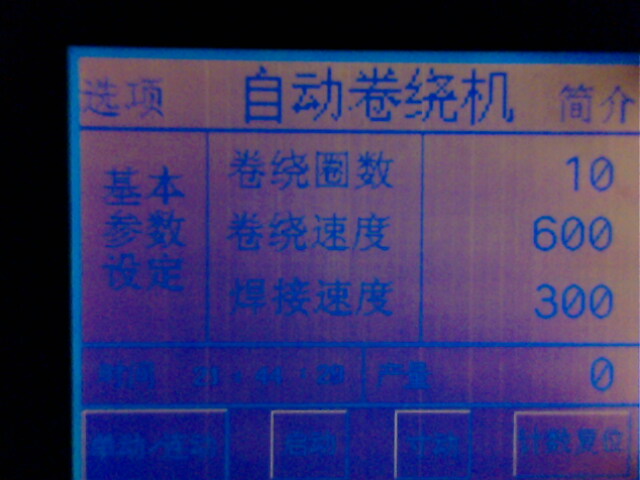

圖片：
我的機器，客戶要求按卷繞的厚度來生產。因為帶子厚薄不均勻，若按圈數的話會生產出大小不一的尺寸。看哪位高招賜教？
致力各種非標設備之機械、電氣一體開發。
fjqz00
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 1301 個
工控威望: 1457 點
下載積分: 7990 分
在線時間: 362(小時)
注冊時間: 2007-04-16
最后登錄: 2024-11-02
查看fjqz00的 主題 / 回貼
1樓  發表于: 2008-07-10 22:54
試試用一個位移傳感器，尾部加裝滾輪壓在卷芯上讓其跟著走。最后根據位移傳感器的拉伸距離換算厚度
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2620 個
工控威望: 2044 點
下載積分: 6787 分
在線時間: 3545(小時)
注冊時間: 2007-09-03
最后登錄: 2024-11-14
查看雪花飄飄的 主題 / 回貼
2樓  發表于: 2008-07-11 01:53
一樓和二樓的方法都可借鑒一下。
建議使用位移傳感器精度會好一些。
021-39977024
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看021-39977024的 主題 / 回貼
3樓  發表于: 2008-07-11 13:30
OMRON有一種專門用于卷繞量控制的繼電器H5CX,不知是否能用上
omron  8008204535-工控
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9663 個
工控威望: 8548 點
下載積分: 16709 分
在線時間: 5322(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-14
查看ymmfa的 主題 / 回貼
4樓  發表于: 2008-07-11 15:25
可以考慮使用張力控制系統
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
yfdxb
級別: 略有小成
精華主題: 0
發帖數量: 376 個
工控威望: 416 點
下載積分: 1441 分
在線時間: 67(小時)
注冊時間: 2007-06-06
最后登錄: 2024-10-24
查看yfdxb的 主題 / 回貼
5樓  發表于: 2008-07-11 21:52

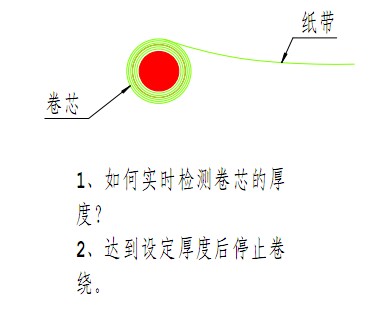

圖片：
圖片：
用位移傳感器得加模擬量模塊吧?有一種拉線編碼器可輸出脈沖量的，不知哪位有用過？另：精度要求0.05mm
致力各種非標設備之機械、電氣一體開發。
wjz7211
級別: 略有小成
精華主題: 0
發帖數量: 118 個
工控威望: 207 點
下載積分: 4443 分
在線時間: 173(小時)
注冊時間: 2008-01-05
最后登錄: 2023-09-16
查看wjz7211的 主題 / 回貼
6樓  發表于: 2008-07-13 22:21
可以試試在觸摸屏上設定紙帶厚度，然后檢測轉數，做一下乘法運算。
yfdxb
級別: 略有小成
精華主題: 0
發帖數量: 376 個
工控威望: 416 點
下載積分: 1441 分
在線時間: 67(小時)
注冊時間: 2007-06-06
最后登錄: 2024-10-24
查看yfdxb的 主題 / 回貼
7樓  發表于: 2008-07-14 13:02
謝謝大伙
厚度是沒得控制的。同一條帶子就是厚薄不均勻！
致力各種非標設備之機械、電氣一體開發。
kissa
級別: 略有小成
精華主題: 0
發帖數量: 66 個
工控威望: 205 點
下載積分: 491 分
在線時間: 17(小時)
注冊時間: 2007-12-06
最后登錄: 2021-08-09
查看kissa的 主題 / 回貼
8樓  發表于: 2008-07-14 15:59
厚度不一致，那你卷出來的豈不是不圓？
菜鳥888
級別: 家園�？�
精華主題: 0
發帖數量: 378 個
工控威望: 524 點
下載積分: 12580 分
在線時間: 1096(小時)
注冊時間: 2006-09-03
最后登錄: 2024-11-12
查看菜鳥888的 主題 / 回貼
9樓  發表于: 2008-07-14 19:31
考慮用超聲波傳感器
buyiwuxi
級別: 略有小成
精華主題: 0
發帖數量: 494 個
工控威望: 274 點
下載積分: 2836 分
在線時間: 81(小時)
注冊時間: 2008-05-31
最后登錄: 2024-11-07
查看buyiwuxi的 主題 / 回貼
10樓  發表于: 2008-07-14 19:37
zaixiangxiang
dianshe
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dianshe的 主題 / 回貼
11樓  發表于: 2008-07-16 15:08
應該是檢測紙的外徑。
  • «
