樓主  發表于: 2021-01-19 19:25

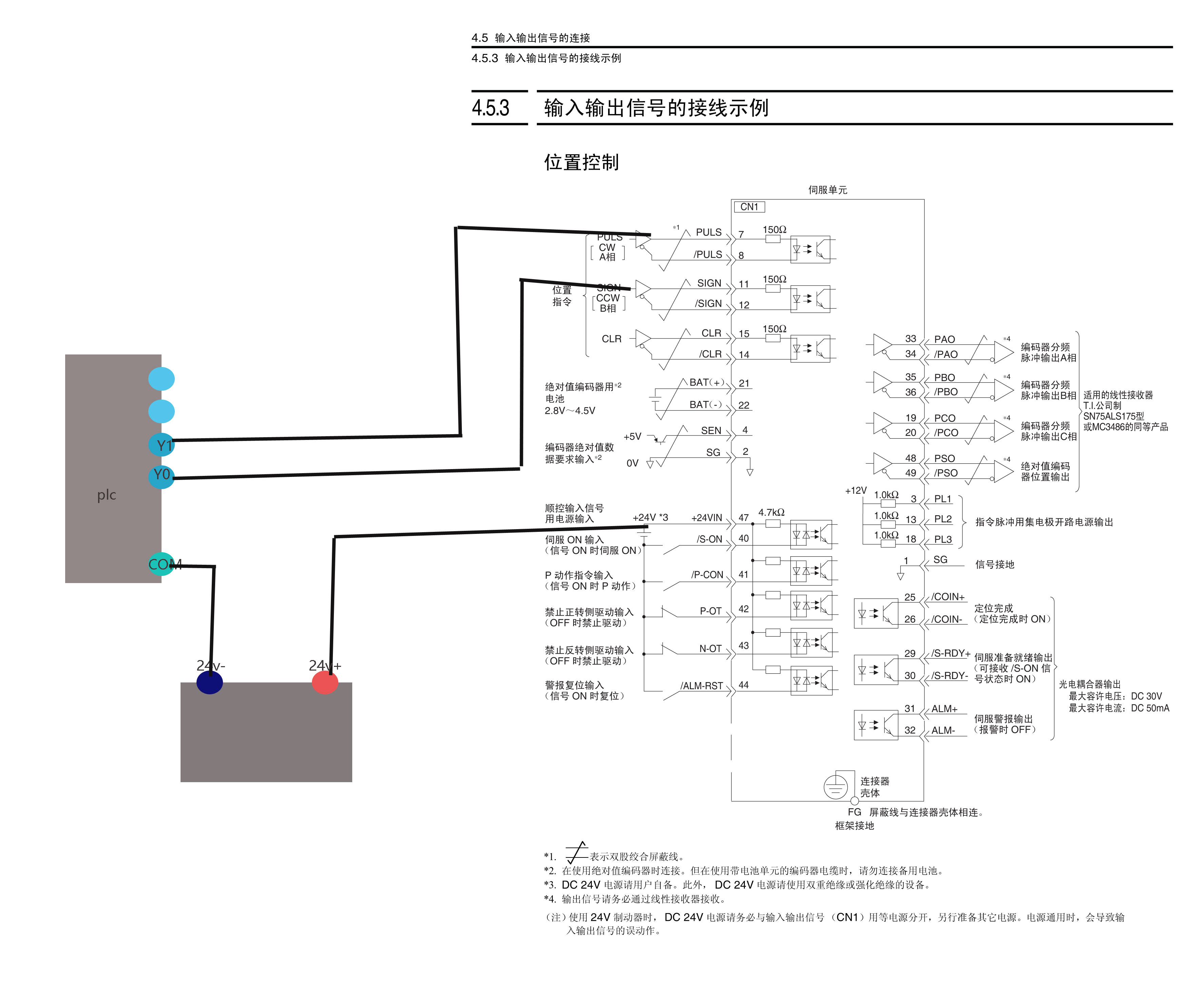

各位看看我這個接線有什么問題

感覺驅動器的 COM 24v+ 沒有接對吧

我就是脈沖+方向的控制方法
設置應該是對的 機器也run了
就是一動不動
驅動器面板也不能檢測有脈沖進來
[ 此帖被0zhang9在2021-01-19 19:43重新編輯 ]
tcrj
級別: 論壇先鋒
精華主題: 0
發帖數量: 126 個
工控威望: 1259 點
下載積分: 7607 分
在線時間: 218(小時)
注冊時間: 2012-11-02
最后登錄: 2024-11-12
查看tcrj的 主題 / 回貼
1樓  發表于: 2021-01-19 20:33
仔細看手冊，脈沖和方向沒有驅動電源，伺服當然不動
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158620 分
在線時間: 3154(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-13
查看sjm213的 主題 / 回貼
2樓  發表于: 2021-01-19 21:00
7/12接+

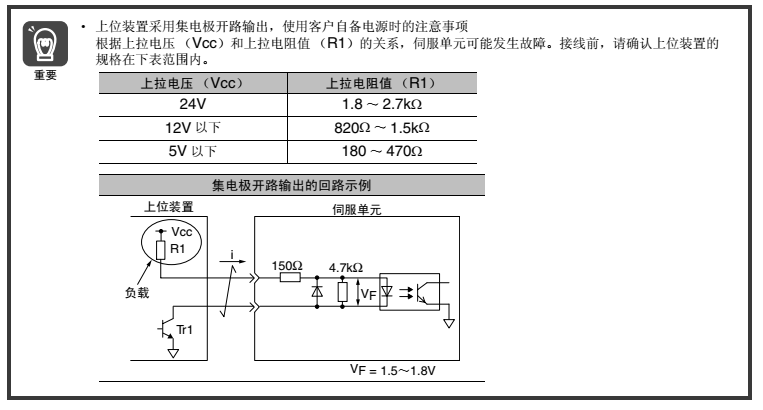

8接Y1,11接Y0，這之間串聯2K電阻
本帖最近評分記錄：
  • 下載積分:+1(tathui)
    0zhang9
    級別: 探索解密
    精華主題: 0
    發帖數量: 108 個
    工控威望: 179 點
    下載積分: 946 分
    在線時間: 70(小時)
    注冊時間: 2018-08-14
    最后登錄: 2023-12-12
    查看0zhang9的 主題 / 回貼
    3樓  發表于: 2021-01-19 21:25
    引用
    引用第2樓sjm213于2021-01-19 21:00發表的  :
    7/12接+
    8接Y1,11接Y0，這之間串聯2K電阻
    [attachment=251900]


    謝謝 半路出家 確實迷糊 感謝
