樓主  發表于: 2021-03-02 10:14
圖片：
圖片：
圖片：
圖片：
圖片：

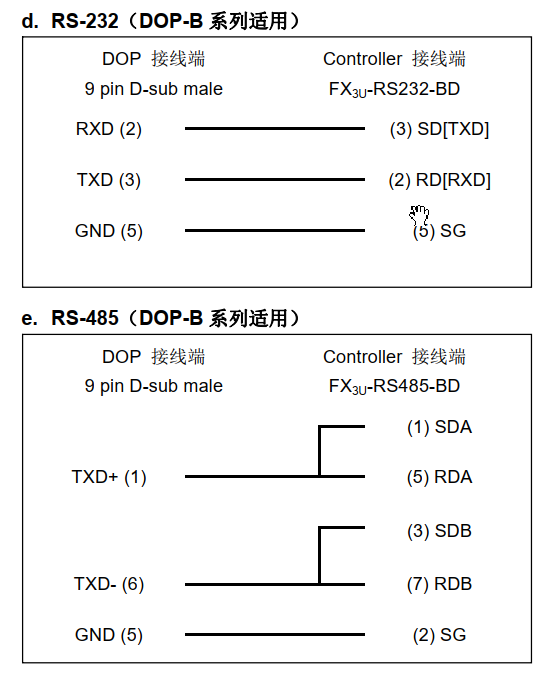

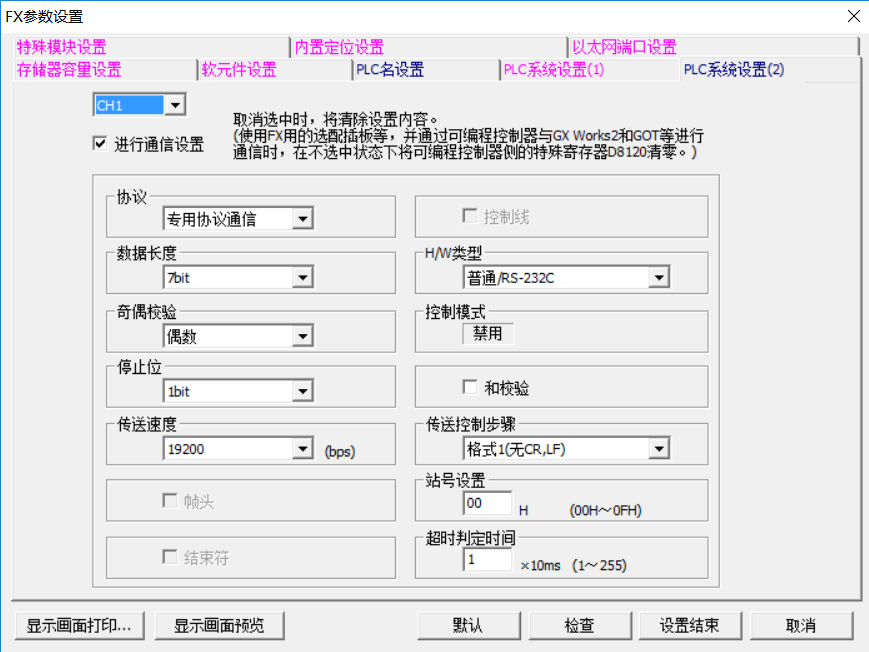

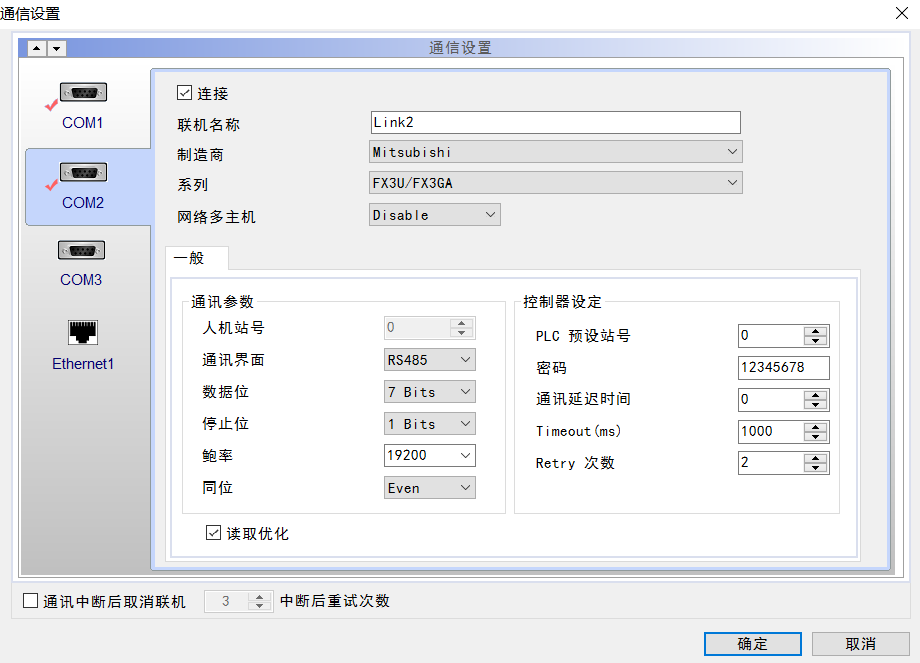

臺達DOP-110WS與2臺FX3U進行通訊，設置和連線如圖，但是上電后熒屏出現通訊3異常，請各位老師幫忙看看哪里出現錯誤？

衷心謝謝！
機會是自己創造的！
wenqing1012
級別: 家園�？�
精華主題: 0
發帖數量: 625 個
工控威望: 783 點
下載積分: 2388 分
在線時間: 469(小時)
注冊時間: 2006-11-03
最后登錄: 2024-12-22
查看wenqing1012的 主題 / 回貼
1樓  發表于: 2021-03-02 10:16
一臺PLC安裝FX3U-232-BD，一臺PLC安裝FX3U-485-BD
機會是自己創造的！
wenqing1012
級別: 家園�？�
精華主題: 0
發帖數量: 625 個
工控威望: 783 點
下載積分: 2388 分
在線時間: 469(小時)
注冊時間: 2006-11-03
最后登錄: 2024-12-22
查看wenqing1012的 主題 / 回貼
2樓  發表于: 2021-03-04 15:50
難道沒有這樣用過的嗎？有知道的麻煩指導一下，不勝感激！
機會是自己創造的！
renjiawonder
級別: 家園常客
精華主題: 0
發帖數量: 475 個
工控威望: 579 點
下載積分: 4836 分
在線時間: 174(小時)
注冊時間: 2009-12-01
最后登錄: 2023-08-01
查看renjiawonder的 主題 / 回貼
3樓  發表于: 2021-03-04 19:24
沒這么用過，兩個屏幕一個PLC.
用485吧。
lsllq88
級別: 略有小成
精華主題: 0
發帖數量: 300 個
工控威望: 415 點
下載積分: 33234 分
在線時間: 120(小時)
注冊時間: 2016-04-10
最后登錄: 2024-12-21
查看lsllq88的 主題 / 回貼
4樓  發表于: 2021-03-06 17:35
用422編程口用過,選用COM3就行了,485PLC那邊要設置D8020和D8021
wenqing1012
級別: 家園�？�
精華主題: 0
發帖數量: 625 個
工控威望: 783 點
下載積分: 2388 分
在線時間: 469(小時)
注冊時間: 2006-11-03
最后登錄: 2024-12-22
查看wenqing1012的 主題 / 回貼
5樓  發表于: 2021-03-06 20:42
引用
引用第4樓lsllq88于2021-03-06 17:35發表的  :
用422編程口用過,選用COM3就行了,485PLC那邊要設置D8020和D8021

好的，我試試，現在是RD指示燈閃爍，SD指示燈不亮，多謝！
機會是自己創造的！
wenqing1012
級別: 家園�？�
精華主題: 0
發帖數量: 625 個
工控威望: 783 點
下載積分: 2388 分
在線時間: 469(小時)
注冊時間: 2006-11-03
最后登錄: 2024-12-22
查看wenqing1012的 主題 / 回貼
6樓  發表于: 2021-03-07 09:55
圖片：

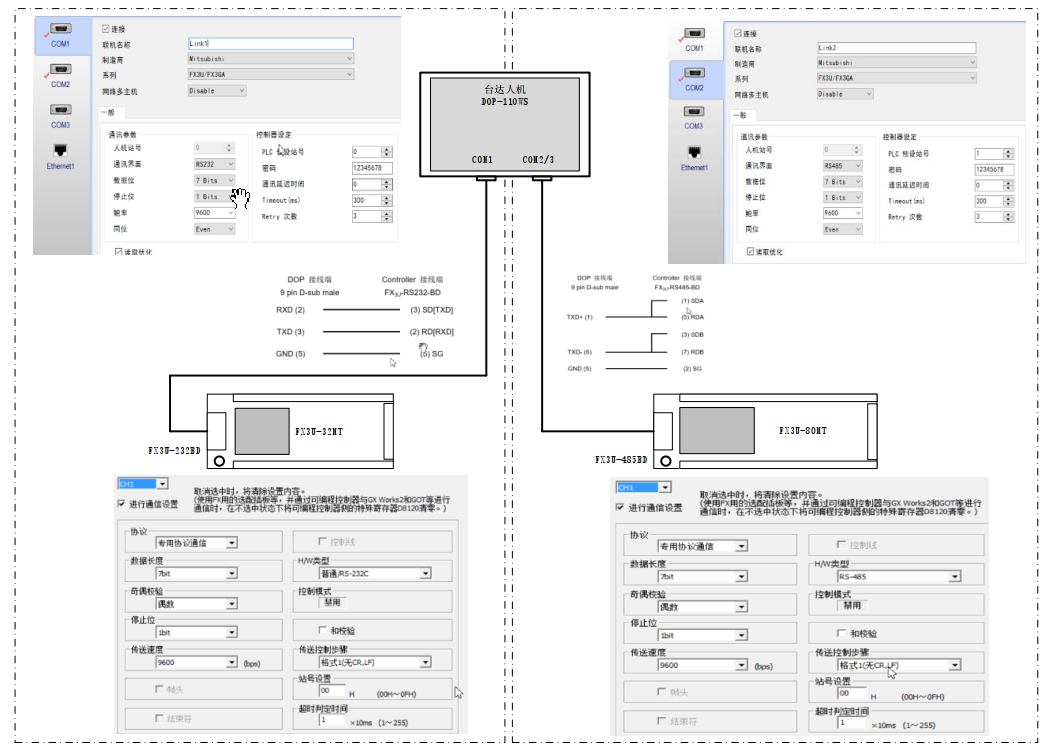

只有RD指示燈閃爍，SD指示燈沒有反應，請幫忙看看哪里出現錯誤？
機會是自己創造的！
wenqing1012
級別: 家園�？�
精華主題: 0
發帖數量: 625 個
工控威望: 783 點
下載積分: 2388 分
在線時間: 469(小時)
注冊時間: 2006-11-03
最后登錄: 2024-12-22
查看wenqing1012的 主題 / 回貼
7樓  發表于: 2021-03-07 09:57
清楚一點的
附件： 繪圖1.pdf (195 K) 下載次數:31
網站提示: 請不要用迅雷下載附件，容易出錯
機會是自己創造的！
hgz284631157
工控小君
級別: 略有小成
精華主題: 0
發帖數量: 315 個
工控威望: 424 點
下載積分: 1306 分
在線時間: 188(小時)
注冊時間: 2009-04-07
最后登錄: 2024-12-10
查看hgz284631157的 主題 / 回貼
8樓  發表于: 2021-03-18 15:56
站號？和校驗？
