樓主  發表于: 2021-03-20 14:00
圖片：
圖片：

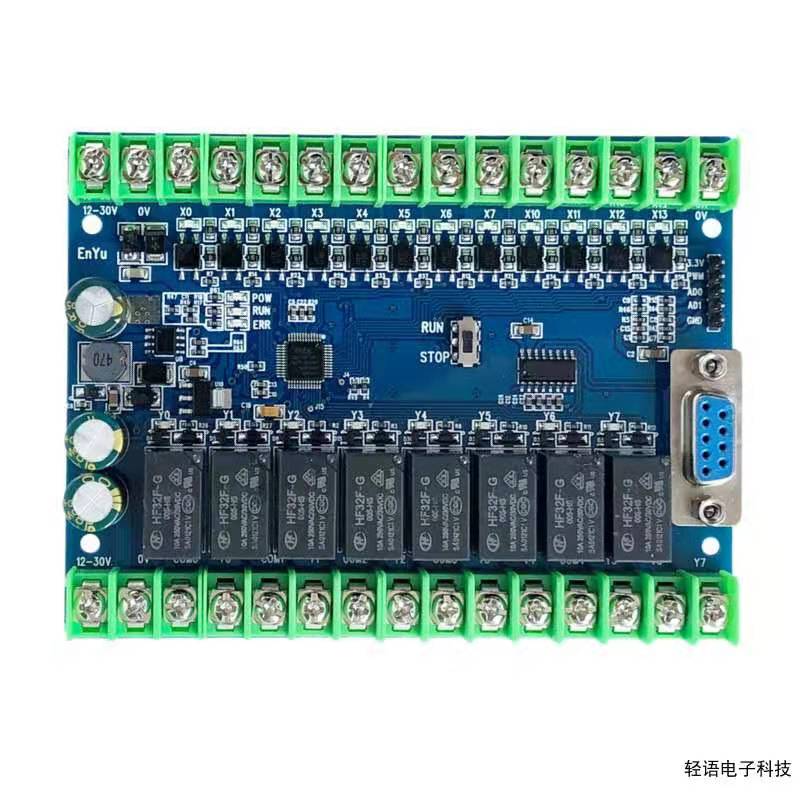

在淘寶上買的PLC工控板（FX2N）
程序下載后與觸摸屏(顯控EA-043)一直通訊不上，

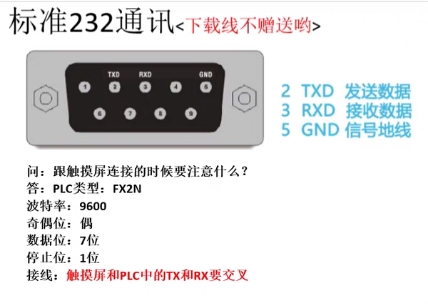

我的接線：235-325

各位幫我指點指點。
[ 此帖被汪洋田君在2021-03-30 15:17重新編輯 ]
學無止境
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1002 個
工控威望: 2680 點
下載積分: 22469 分
在線時間: 274(小時)
注冊時間: 2013-03-30
最后登錄: 2024-11-06
查看工控劍俠666的 主題 / 回貼
1樓  發表于: 2021-03-20 14:45
你是觸摸屏的波特率之類沒有設置好吧
工控人加油
汪洋田君
干就完了！
級別: 略有小成
精華主題: 0
發帖數量: 63 個
工控威望: 253 點
下載積分: 1919 分
在線時間: 209(小時)
注冊時間: 2019-04-02
最后登錄: 2024-11-07
查看汪洋田君的 主題 / 回貼
2樓  發表于: 2021-03-20 17:32
9600 E 7 1.
都是設置的這樣。
學無止境
tudou0117
級別: 略有小成
精華主題: 0
發帖數量: 112 個
工控威望: 213 點
下載積分: 611 分
在線時間: 382(小時)
注冊時間: 2017-05-16
最后登錄: 2024-11-08
查看tudou0117的 主題 / 回貼
3樓  發表于: 2021-03-22 08:40
檢查波特率參數，和串口線，顯控的觸摸屏串口是 235，接線!
WX：13076996110 深圳
汪洋田君
干就完了！
級別: 略有小成
精華主題: 0
發帖數量: 63 個
工控威望: 253 點
下載積分: 1919 分
在線時間: 209(小時)
注冊時間: 2019-04-02
最后登錄: 2024-11-07
查看汪洋田君的 主題 / 回貼
4樓  發表于: 2021-03-23 17:15
引用
引用第1樓tudou0117于2021-03-22 08:40發表的  :
檢查波特率參數，和串口線，顯控的觸摸屏串口是 235，接線!


第一：235-325接線
第二：都是設置的9600 E 7 1.
第三：我不知道PLC軟件里面通訊設置CH1那里是不是不用設置還是怎么的。
學無止境
5195815
級別: 工控俠客
精華主題: 0
發帖數量: 22 個
工控威望: 3993 點
下載積分: 16635 分
在線時間: 871(小時)
注冊時間: 2017-12-23
最后登錄: 2024-11-08
查看5195815的 主題 / 回貼
5樓  發表于: 2021-03-24 07:42
235-325 235-235
k2416207
級別: 略有小成
精華主題: 0
發帖數量: 154 個
工控威望: 334 點
下載積分: 944 分
在線時間: 322(小時)
注冊時間: 2014-04-30
最后登錄: 2024-11-08
查看k2416207的 主題 / 回貼
6樓  發表于: 2021-03-24 08:37
淘寶的 直接問賣家啊  實在不行 就七天無理由
d大大丶
級別: 工控俠客
精華主題: 0
發帖數量: 102 個
工控威望: 2034 點
下載積分: 21228 分
在線時間: 425(小時)
注冊時間: 2020-03-31
最后登錄: 2024-11-08
查看d大大丶的 主題 / 回貼
7樓  發表于: 2021-03-24 08:57
串口通信無非就是接線+協議；
都確認無誤換個PLC或觸摸屏試，就知道誰的問題了
gxtmdb82164
級別: 論壇先鋒
精華主題: 0
發帖數量: 747 個
工控威望: 1125 點
下載積分: 353 分
在線時間: 587(小時)
注冊時間: 2019-09-22
最后登錄: 2024-11-08
查看gxtmdb82164的 主題 / 回貼
8樓  發表于: 2021-03-24 09:03
線對吧?直通線還是交叉線?

235不235的也不是說所有的設備都是標準線序,還是要根據具體的硬件來,能下程序那么PLC那端大概率是沒問題的,你看看觸摸屏
peilei1031
蘇州昆山的電氣自動化從業者...
級別: 論壇先鋒
精華主題: 0
發帖數量: 374 個
工控威望: 1775 點
下載積分: 952 分
在線時間: 44(小時)
注冊時間: 2013-09-24
最后登錄: 2024-11-02
查看peilei1031的 主題 / 回貼
9樓  發表于: 2021-03-29 19:40
不一定都是交叉的
汪洋田君
干就完了！
級別: 略有小成
精華主題: 0
發帖數量: 63 個
工控威望: 253 點
下載積分: 1919 分
在線時間: 209(小時)
注冊時間: 2019-04-02
最后登錄: 2024-11-07
查看汪洋田君的 主題 / 回貼
10樓  發表于: 2021-03-30 15:16
引用
引用第9樓peilei1031于2021-03-29 19:40發表的  :
不一定都是交叉的




是的，不用交叉。
學無止境
汪洋田君
干就完了！
級別: 略有小成
精華主題: 0
發帖數量: 63 個
工控威望: 253 點
下載積分: 1919 分
在線時間: 209(小時)
注冊時間: 2019-04-02
最后登錄: 2024-11-07
查看汪洋田君的 主題 / 回貼
11樓  發表于: 2021-03-30 15:18
是的，不用交叉，235-235就可以了。謝謝各位的寶貴意見！
