各位大佬，最近看到了他們的設備案例，突然發現了一個自己感覺比較不錯的功能！

用觸摸屏實現類似于數控系統的模式，選擇指令選擇時間，并且可以根據需要?jiǎng)h除、插入指令行等等！

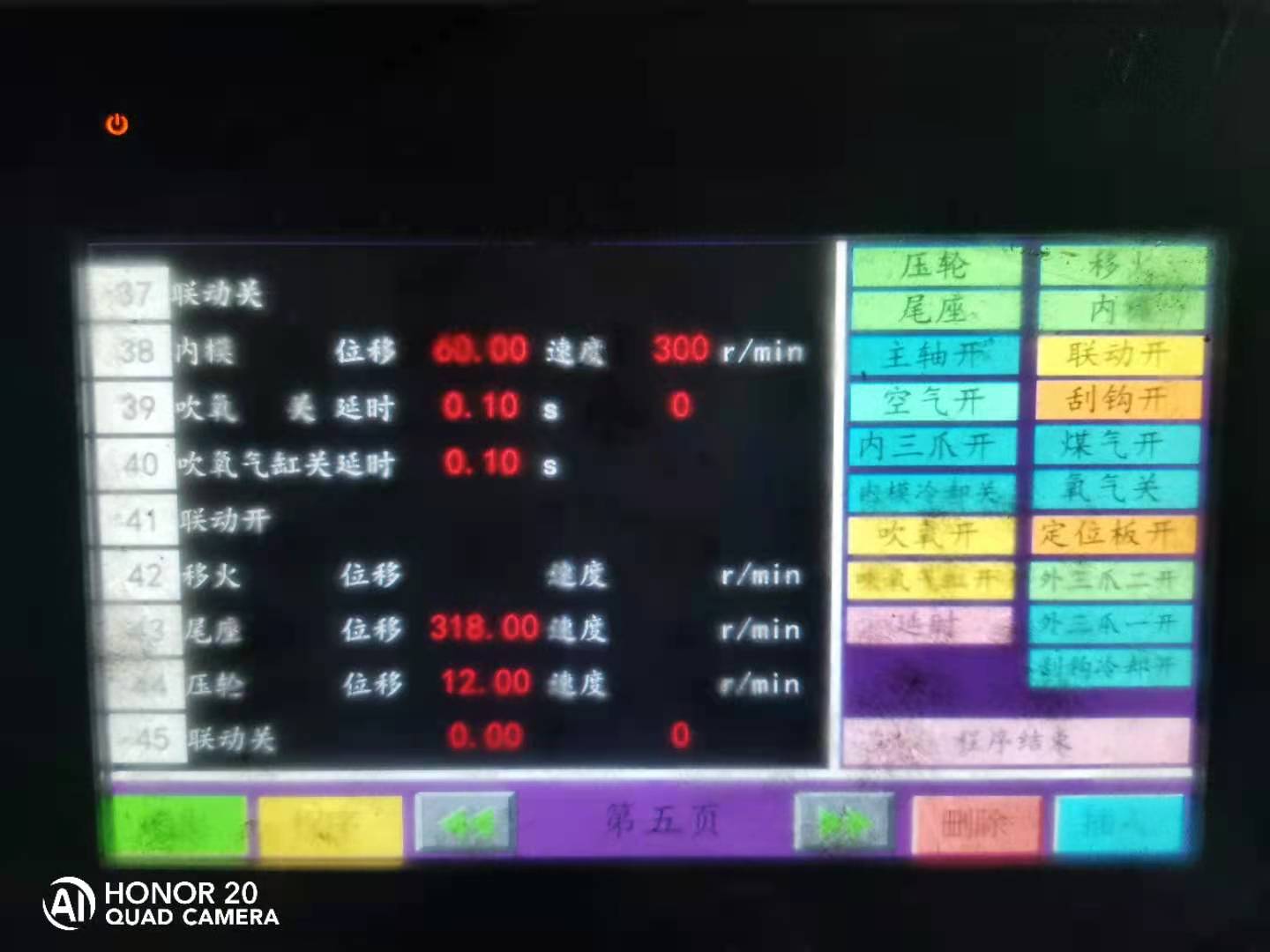

用的不只是西門子的屏，更多的是國產的屏，隨手拍了兩張照片，

如圖所示：


  [upload=1]

  [upload=2]


感覺這樣做下來，相當于我只是做了臺設備，具體的工藝生產過程是開放式的，可以根據不同廠家，不同工人自己編輯，這樣感覺能設備用的更好，用的更順手。

不過回來思考了幾天，貌似沒什么思路，各位大佬有什么思路，能點播一下

簡單說一下，
D10  為存儲要工作的動作，D100開始N個的寄存器要按順序動作的步驟。
以下為簡要程序，
先將要工作步驟按編號寫程序
LD=　D10　K1　后面寫１號的動作，
                                  INC  E
                                  1號動作完成后   MOＶ�。洌保埃埃拧。洌保�
LD=　D10　K2　后面寫２號的動作，
                                  INC  E
                                  ２號動作完成后   MOＶ　ｄ１００Ｅ�。洌保�
MOV D100 D10  就開始按照在D100開始寄存器選擇工作步驟的程序走下去，
設置一個工作步驟為停止或者返回第一步，就可以成一個流程停止，或者繼續循環。
　

　　　　　　　

謝謝講解

引用

引用第1樓tingfenghu于2021-07-03 21:01發表的  :
簡單說一下，
D10  為存儲要工作的動作，D100開始N個的寄存器要按順序動作的步驟。
以下為簡要程序，
先將要工作步驟按編號寫程序
ｌｄ�。模保啊。耄薄『竺鎸懀碧�(hào)的動作，
.......

引用

引用第1樓tingfenghu于2021-07-03 21:01發表的  :
簡單說一下，
D10  為存儲要工作的動作，D100開始N個的寄存器要按順序動作的步驟。
以下為簡要程序，
先將要工作步驟按編號寫程序
LD=　D10　K1　后面寫１號的動作，
.......

這么做感覺有些對，還有些不對，說不好哪里不對

做玻璃杯的設備?
寫過固定工藝的設備,沒有做過這種開放工藝的,但是見過~

之前計劃過,但是發現還挺麻煩的,而且著急要用,所以直接莽上去了~
具體的操作方式可以寫在PLC里面,也可以用觸摸屏宏做,簡單來說就是一個函數入口的問題,解決這個其他都好辦~

你發的屏幕界面很不錯，做的類似小數控系統有新意，自己喜歡研究問題。數控系統字面意思是用數字來控制邏輯，關鍵在于數字。你要學會操作數字，操作數字在于內存的處理。數學基礎一定要好，買本算法書看一看，學會用算法去操作數字。程序其實是數學，數控是數學的分支，有邏輯問題，算法問題，模型搭建問題。自己要能獨立建立數學模型，用數學的方式模擬這個控制問題。
這個小數控系統其實很簡單，首先在內存中規劃程序頻道，程序頻道是一個數據庫里的一頁，把內存劃成多個程序頻道，內存就基本用滿了。留一點內存做算法和邏輯的運算空間，程序頻道是由步號對應的指令來構成的，指令分為有參指令和無參指令，有參指令例如：絕對定位，指令格式如下：指令號　移動距離，移動速度，加速度，減速度。自己定義好指令格式，根據自己喜好排列。無參指令例如：氣缸進行，氣缸后退，指令格式：指令號。
數據存儲和指令都有了，指令的解析要對應指令號，這是底層。
主運行程序在內存中劃一個程序頻道就可以，做為程序執行的Ｍain,用Inc就可以執行了，程序頻道可以做為一條指令，在Ｍain中進行程序頻道的調用。
這樣就實現了程序的運行，指令號和數據存儲是關鍵，算法是在指令里用的。
根據前面的信息自己畫個示意圖，你會看到程序其實是數學。
小數控系統是沒有固定框架的，就是數據的存與取的問題，如果有問題就是分析指令的問題。

專業的東西完成專業的事，雖然都是控制器，但是你讓CNC做PLC或PLC做CNC的事情，也許都能完成，但是受苦的編程人員，用PLC做CNC，雖然你能做出來，但是你腦細胞死了一大半，何必自找苦吃。你讓做CNC的來做人家?guī)讉�(gè)小時就做出來了。

基恩士的PLC和顯示屏加伺服可以，以前讓他們寫過別的設備，可以編寫步驟，但是他們加密了，用的什么不清楚了，宏指令好像是

引用

引用第4樓gxtmdb82164于2021-07-05 08:39發表的  :
做玻璃杯的設備?
寫過固定工藝的設備,沒有做過這種開放工藝的,但是見過~

之前計劃過,但是發現還挺麻煩的,而且著急要用,所以直接莽上去了~
具體的操作方式可以寫在PLC里面,也可以用觸摸屏宏做,簡單來說就是一個函數入口的問題,解決這個其他都好辦~

對的，也是第一次看到，感覺非常值得借鑒，確實很瘦啟發，想搞一下試試

引用

引用第5樓hezhen880924于2021-07-05 09:00發表的  :
你發的屏幕界面很不錯，做的類似小數控系統有新意，自己喜歡研究問題。數控系統字面意思是用數字來控制邏輯，關鍵在于數字。你要學會操作數字，操作數字在于內存的處理。數學基礎一定要好，買本算法書看一看，學會用算法去操作數字。程序其實是數學，數控是數學的分支，有邏輯問題，算法問題，模型搭建問題。自己要能獨立建立數學模型，用數學的方式模擬這個控制問題。
這個小數控系統其實很簡單，首先在內存中規劃程序頻道，程序頻道是一個數據庫里的一頁，把內存劃成多個程序頻道，內存就基本用滿了。留一點內存做算法和邏輯的運算空間，程序頻道是由指令來構成的，指令分為有參指令和無參指令，有參指令例如：絕對定位，指令格式如下：指令號　移動距離，移動速度，加速度，減速度。自己定義好指令格式，根據自己喜好排列。無參指令例如：氣缸進行，氣缸后退，指令格式：指令號。
數據存儲和指令都有了，指令的解析要對就指令號，這是底層。
主運行程序在內存中劃一個程序頻道就可以，做為程序執行的Ｍain,用Inc就可以執行了，程序頻道可以做為一條指令，在Ｍain中進行程序頻道的調用。
這樣就實現了程序的運行，指令號和數據存儲是關鍵，算法是在指令號里用的。
.......

寫的挺不錯的，感謝指導。貌似有些想法了，最近試試，Thanks♪(･ω･)ﾉ

引用

引用第6樓langui于2021-07-05 09:19發表的  :
專業的東西完成專業的事，雖然都是控制器，但是你讓CNC做PLC或PLC做CNC的事情，也許都能完成，但是受苦的編程人員，用PLC做CNC，雖然你能做出來，但是你腦細胞死了一大半，何必自找苦吃。你讓做CNC的來做人家?guī)讉�(gè)小時就做出來了。

O(∩_∩)O哈哈~這不有做出來的，借鑒一下，看看怎么做，學習一下也挺好的

1、引入工號，工藝兩個名詞，一個工作寄存器D0，
工號：?jiǎn)蝹�(gè)動作，可設定10,20,30,40```，假如10，執行時間調用（引用你發得圖片中的）；20，內膜動作；30，壓輪動作;每個動作再寫一個 完成標志位
工藝：你想要實現的工作流程，例如需要3步驟，10,20,30；也有可能是20,30,10，根據實際要求編寫
2、HMI 工藝存儲
有個配方界面，根據實際加工要求，整理工藝，排好工號，存儲，比如配方1存儲到D100~D199，配方2存儲到D200~D299
3、工作
工作時，根據存儲的配方號調用，假如是配方1，首先D0=D100，工號10動作完成后，利用完成標志位，D0=D101，依次進 行，可采用變址方式，D0=D100i，每個工號完成，i自增
4、HMI還要做參數設置的數據存儲，比如壓輪動作，可以設置移動距離和移動速度兩個參數，HMI要做畫面調用，只要工藝中 設置壓輪工號，就要彈出設置參數的畫面，設置的數據不會重復，因?yàn)槊總�(gè)工號都有配方數和工藝順序數，相當于坐標
