樓主  發表于: 2021-08-18 11:14

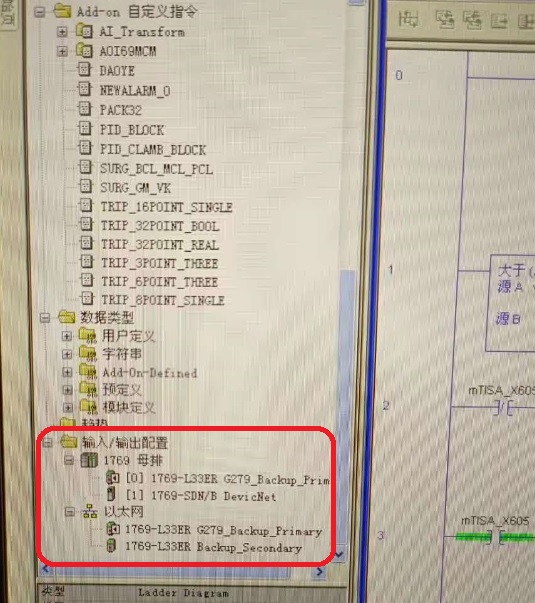

有一套AB的compactlogix的L33ER系統，冗余的CPU是通過1769-SDN的DeviceNet模塊下掛兩個從站的I/O模塊的，如圖2，但是在使用RSLogix5000系統上傳程序時，發現程序文件的硬件結構中沒有這些DeviceNet模塊的信息，如圖1紅圈處，是軟件安裝中缺少什么組件嗎，導致這些DeviceNet的設備上傳不上來，請AB的高手說說，要怎么才能將其上傳，謝謝！~




slik
級別: 論壇先鋒
精華主題: 0
發帖數量: 908 個
工控威望: 1175 點
下載積分: 5868 分
在線時間: 539(小時)
注冊時間: 2008-06-01
最后登錄: 2024-12-23
查看slik的 主題 / 回貼
1樓  發表于: 2021-08-18 11:16
實物圖如下
fgx9306
Engineer-X
級別: 家園常客
精華主題: 0
發帖數量: 733 個
工控威望: 837 點
下載積分: 18258 分
在線時間: 152(小時)
注冊時間: 2015-06-08
最后登錄: 2024-12-23
查看fgx9306的 主題 / 回貼
2樓  發表于: 2021-08-18 20:57
DeviceNet，EIP他們好像有一個獨立組態軟件？
小橋上等雨
級別: 略有小成
精華主題: 0
發帖數量: 69 個
工控威望: 238 點
下載積分: 2132 分
在線時間: 47(小時)
注冊時間: 2021-08-07
最后登錄: 2024-12-15
查看小橋上等雨的 主題 / 回貼
3樓  發表于: 2021-08-19 08:56
這個需要用rsnetwork for DeviceNet
