樓主  發表于: 2021-12-17 17:28
圖片:
圖片:
圖片:
圖片:

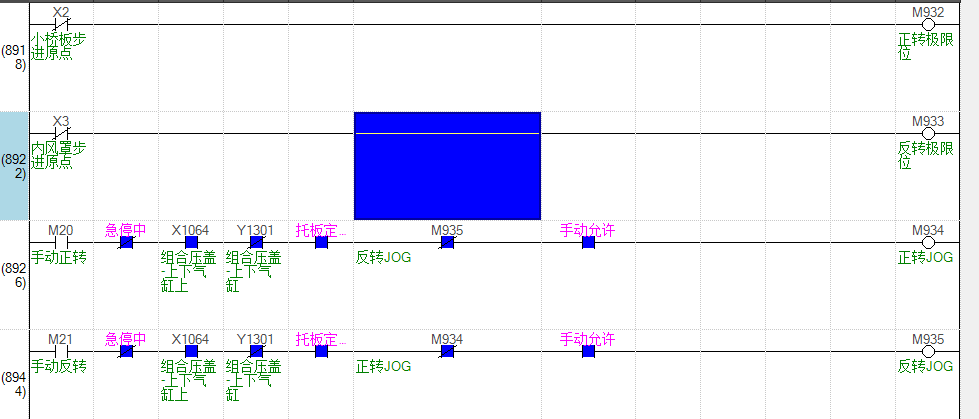

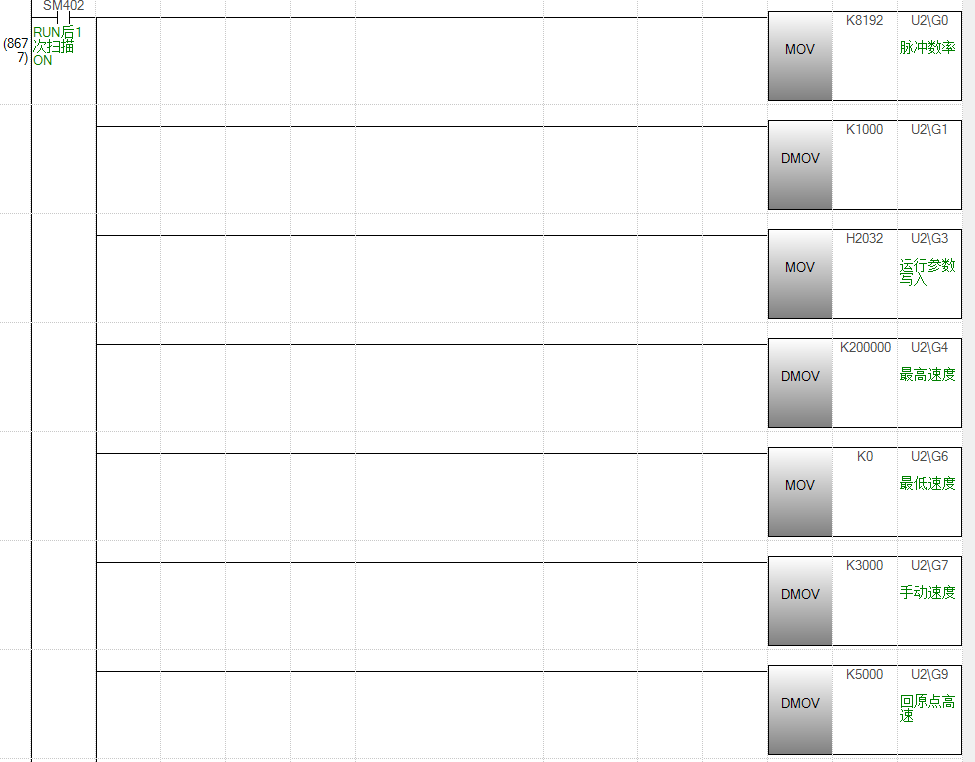

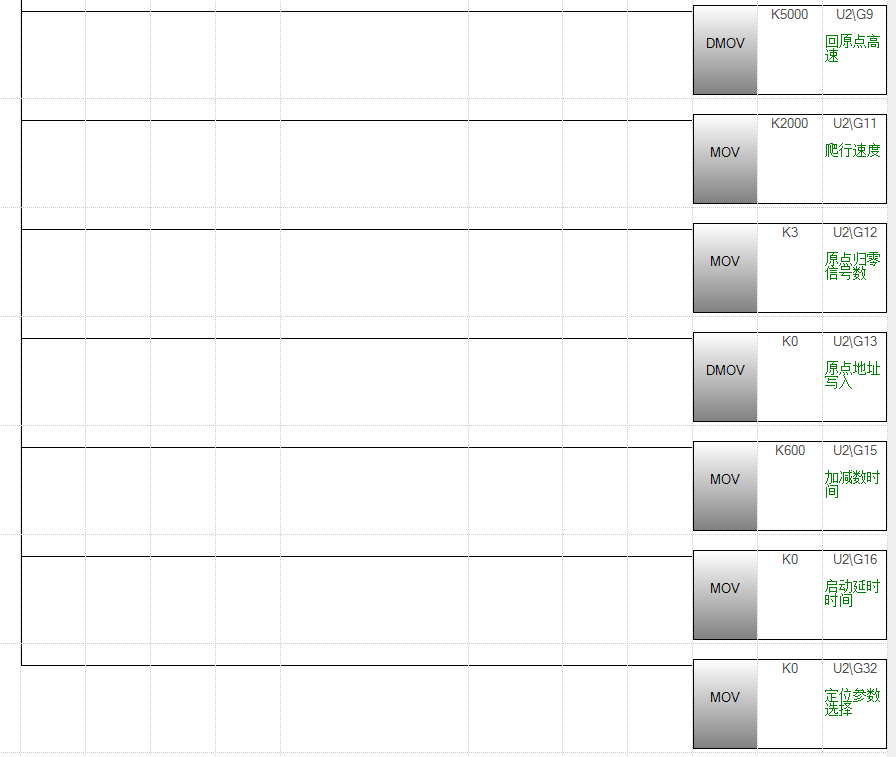

3U-1PG安裝在FX5UPLC-擴展模塊后面,已加FX5-CNV-BUS,按手冊設定參數如下圖,正反轉信號沒有輸出,找不到原因,求助,謝謝。!
1PG-ERR沒有報警,PORER常亮
天空下的太陽
級別: 略有小成
精華主題: 0
發帖數量: 63 個
工控威望: 317 點
下載積分: 1539 分
在線時間: 72(小時)
注冊時間: 2018-06-24
最后登錄: 2024-08-21
查看天空下的太陽的 主題 / 回貼
1樓  發表于: 2021-12-17 17:32
系統:FX5U + FX5-CCL-MS + IO擴展 + FX5-CNV-BUS + FX3-1PG
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4319 個
工控威望: 7696 點
下載積分: 15346 分
在線時間: 2958(小時)
注冊時間: 2016-10-31
最后登錄: 2024-12-23
查看夢雨天涯的 主題 / 回貼
2樓  發表于: 2021-12-17 17:53
5U一般用高速IO通道了吧,不用到1PG了
本帖最近評分記錄:
  • 下載積分:+1(天空下的太陽) 感謝分享!
  • 微信hui530527      b站賬號,非標自動化譚工
    請不要隨意加我,不會隨便通過。QQ群942493953
    天空下的太陽
    級別: 略有小成
    精華主題: 0
    發帖數量: 63 個
    工控威望: 317 點
    下載積分: 1539 分
    在線時間: 72(小時)
    注冊時間: 2018-06-24
    最后登錄: 2024-08-21
    查看天空下的太陽的 主題 / 回貼
    3樓  發表于: 2021-12-17 18:04
    不夠,原機器沒有步進,后改動加了5軸,庫存1gp就這樣用上了
    金蛇郎君czz
    車到山前必有路 czz674613079@163.com
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1928 個
    工控威望: 7499 點
    下載積分: 504 分
    在線時間: 439(小時)
    注冊時間: 2019-05-22
    最后登錄: 2024-12-22
    查看金蛇郎君czz的 主題 / 回貼
    4樓  發表于: 2021-12-17 18:19
    學習一下
    本帖最近評分記錄:
  • 下載積分:+1(天空下的太陽) 好貼好貼!
  • czz674613079@163.com
    ymmfa
    不想大江大河,不想浪起潮落,只愿一灣小湖,靜待歲月安好。
    級別: 管理員

    精華主題: 8 篇
    發帖數量: 9680 個
    工控威望: 8578 點
    下載積分: 16737 分
    在線時間: 5328(小時)
    注冊時間: 2006-08-10
    最后登錄: 2024-12-22
    查看ymmfa的 主題 / 回貼
    5樓  發表于: 2021-12-17 20:43
    1PG不用寫這么多吧?
    最關鍵的兩個數值
    位置 K17
    速度 K19
    沒看到喲。
    本帖最近評分記錄:
  • 下載積分:+1(天空下的太陽) 真誠感謝!
  • 特別提醒大家:
    偶爾修改下自己的密碼,以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼,回回貼,不要總潛水
    天空下的太陽
    級別: 略有小成
    精華主題: 0
    發帖數量: 63 個
    工控威望: 317 點
    下載積分: 1539 分
    在線時間: 72(小時)
    注冊時間: 2018-06-24
    最后登錄: 2024-08-21
    查看天空下的太陽的 主題 / 回貼
    6樓  發表于: 2021-12-18 08:36
    感謝,已搞定,1pg站號搞錯了,掛5u上站號是NO.3
