樓主  發表于: 2022-03-10 15:57

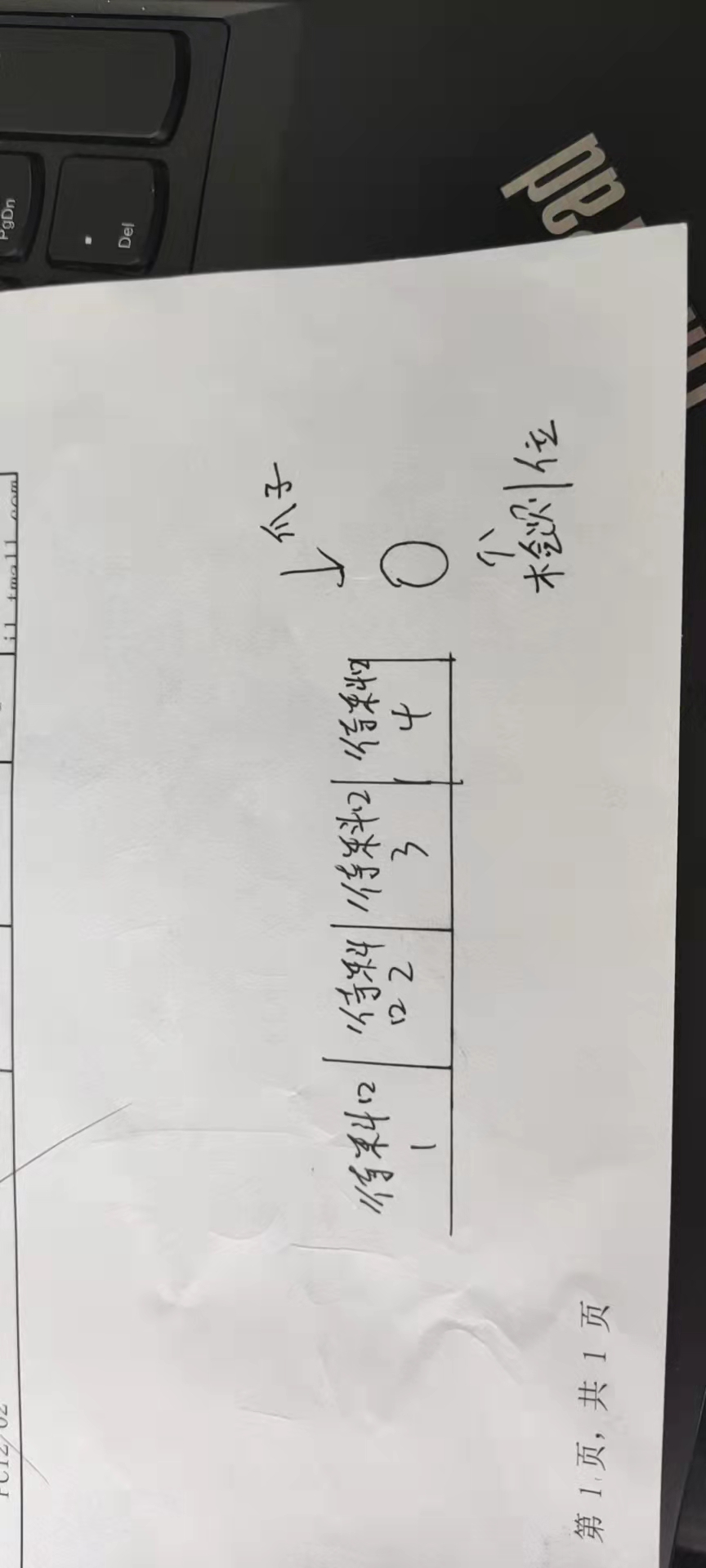

圖片：
每個待料口都有檢測零件到位傳感器    和阻擋上下雙控氣缸     檢測口位有到位檢測
檢測位檢測完成后被爪子抓走   前面的待料位依次補上
這個有啥思路啊

求一個檢測寫法
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4077 個
工控威望: 7439 點
下載積分: 14081 分
在線時間: 2742(小時)
注冊時間: 2016-10-31
最后登錄: 2024-09-20
查看夢雨天涯的 主題 / 回貼
1樓  發表于: 2022-03-10 16:16
前面待料怎么去到檢測位置？是氣缸拿還是？？？四個位置是伺服控制？？？
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
uuid1995
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 138 點
下載積分: 2121 分
在線時間: 134(小時)
注冊時間: 2019-10-09
最后登錄: 2024-05-09
查看uuid1995的 主題 / 回貼
2樓  發表于: 2022-03-10 16:26
電機傳動大哥
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 986 個
工控威望: 1142 點
下載積分: 18338 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-08-24
查看zsh340的 主題 / 回貼
3樓  發表于: 2022-03-10 16:40
用三菱的SFC步進功能，輕松解決。。。。。。
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
半夏微涼z6
級別: 探索解密
精華主題: 0
發帖數量: 125 個
工控威望: 181 點
下載積分: 2035 分
在線時間: 23(小時)
注冊時間: 2021-10-20
最后登錄: 2024-09-05
查看半夏微涼z6的 主題 / 回貼
4樓  發表于: 2022-03-10 17:30
后一個料只跟前一個料有關，前方無料，后方補上，依次控制
uuid1995
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 138 點
下載積分: 2121 分
在線時間: 134(小時)
注冊時間: 2019-10-09
最后登錄: 2024-05-09
查看uuid1995的 主題 / 回貼
5樓  發表于: 2022-03-11 11:15
寫了一個FB幫忙看看對不對
附件： FB塊.rar (164 K) 下載次數:46
網站提示: 請不要用迅雷下載附件，容易出錯
wangnaizhi
級別: 論壇先鋒
精華主題: 0
發帖數量: 1272 個
工控威望: 1448 點
下載積分: 5482 分
在線時間: 879(小時)
注冊時間: 2015-08-31
最后登錄: 2024-09-20
查看wangnaizhi的 主題 / 回貼
6樓  發表于: 2022-03-11 11:48
就是相當于有4個工位 然后挨個去測試位置檢測  哪個有就哪個去檢測  應該沒有先進先出的要求吧 只是單純的測試吧  可以這么理解吧？
tonywu0227
級別: 工控俠客
精華主題: 0
發帖數量: 238 個
工控威望: 2404 點
下載積分: 6501 分
在線時間: 104(小時)
注冊時間: 2020-02-09
最后登錄: 2024-07-15
查看tonywu0227的 主題 / 回貼
7樓  發表于: 2022-03-11 11:52
研究中，謝謝
ljb6688
級別: 論壇先鋒
精華主題: 0
發帖數量: 1781 個
工控威望: 1918 點
下載積分: 112853 分
在線時間: 1919(小時)
注冊時間: 2009-12-08
最后登錄: 2024-09-20
查看ljb6688的 主題 / 回貼
8樓  發表于: 2022-03-11 11:53
最好用下降沿
電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件
bruce2020
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 1035 個
工控威望: 1294 點
下載積分: 3295 分
在線時間: 704(小時)
注冊時間: 2017-11-25
最后登錄: 2024-09-20
查看bruce2020的 主題 / 回貼
9樓  發表于: 2022-03-11 12:20
如果是自動閉塞的話，有點像火車。
我們用過的機器。有用到，自動閉塞的情況。硬盤制造生產線。一個接一個。配合RFID在工位進行工作。
daihdn
級別: 略有小成
精華主題: 0
發帖數量: 134 個
工控威望: 231 點
下載積分: 602 分
在線時間: 71(小時)
注冊時間: 2009-08-28
最后登錄: 2024-08-17
查看daihdn的 主題 / 回貼
10樓  發表于: 2022-03-12 11:31
這種結構在流水線上使用比較多，使用臺達DVP系列的PLC制作了一個簡易的程序，5個工位單獨控制，其實是可以做成塊的。
基本邏輯控制思路：每個工位使用一個有料狀態標志位，標志位OFF表示該工位缺料，標志位ON表示該工位有料。
各位工位的控制思路都是一樣的：當該工位物料檢測感應器ON時，置位該工位標志為ON，等待當下工位標志位為OFF時，放行該工位物料（阻擋氣缸下去放行，并啟動流水線皮帶或鏈條，等物料檢測感應器為OFF時，阻擋氣缸上去）復位該工位的標志位為OFF；
[ 此帖被daihdn在2022-03-12 11:41重新編輯 ]
附件： Dvp1.zip (13 K) 下載次數:20
網站提示: 請不要用迅雷下載附件，容易出錯
daihdn
級別: 略有小成
精華主題: 0
發帖數量: 134 個
工控威望: 231 點
下載積分: 602 分
在線時間: 71(小時)
注冊時間: 2009-08-28
最后登錄: 2024-08-17
查看daihdn的 主題 / 回貼
11樓  發表于: 2022-03-12 11:49
把程序打印成PDF文件，程序里面的物料檢測感應器沒有使用輸入點，直接使用M方便模擬運行。
附件： Dvp1.pdf (98 K) 下載次數:29
網站提示: 請不要用迅雷下載附件，容易出錯
  • «
