樓主  發表于: 2022-03-16 13:51
第一次使用Q170MCPU，是PLC與運動控制CPU集成那種，用三菱WORKS2可以跟PLC通訊，多CPU那里選1，可以通訊，而要設置運動CPU時，選2，用MT軟件也可以上下載程序；現在的問題是威綸通屏那里如何設置呢，看連線說明，要設網絡號，站號，都設了也無法通訊，前一個項目用的是03UDECPU跟威綸通的屏是可以用的，煩請高手指教，謝謝！

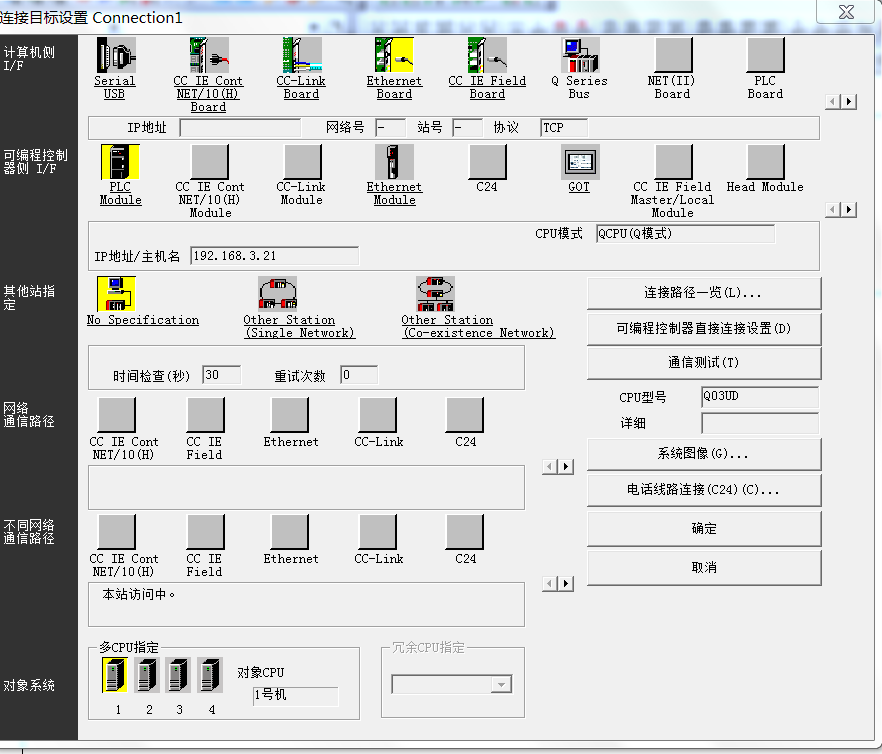

三菱連線；屏設置圖
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 982 個
工控威望: 8884 點
下載積分: 10262 分
在線時間: 926(小時)
注冊時間: 2014-05-23
最后登錄: 2024-12-22
查看anlyl2014的 主題 / 回貼
1樓  發表于: 2022-03-20 10:05
感謝威綸的工作人員指導，雖然沒達到我的要求，但是，終于能連線，下面講講要點


威綸這邊，選三菱Q 以太網，默認255就可以，見圖；
三菱運動模塊才有以太網口，打開MT,按圖設置，注意的是端口是16進制，1387才是威綸的4999，10進制；
人機連接的是運動模塊，不是內置的PLC.
[ 此帖被anlyl2014在2022-03-20 10:12重新編輯 ]
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
我是一只貓
級別: 探索解密
精華主題: 0
發帖數量: 88 個
工控威望: 122 點
下載積分: 1201 分
在線時間: 41(小時)
注冊時間: 2022-04-14
最后登錄: 2023-03-30
查看我是一只貓的 主題 / 回貼
2樓  發表于: 2022-07-11 19:34
太感謝了，我感覺試一試
我是一只貓
級別: 探索解密
精華主題: 0
發帖數量: 88 個
工控威望: 122 點
下載積分: 1201 分
在線時間: 41(小時)
注冊時間: 2022-04-14
最后登錄: 2023-03-30
查看我是一只貓的 主題 / 回貼
3樓  發表于: 2022-07-11 19:38
不過好像沒成，大佬我的是Q6UDV，也是和威倫的屏，大佬教一下
ldf710613
級別: 論壇先鋒
精華主題: 0
發帖數量: 367 個
工控威望: 1154 點
下載積分: 1301 分
在線時間: 31(小時)
注冊時間: 2022-04-09
最后登錄: 2023-12-18
查看ldf710613的 主題 / 回貼
4樓  發表于: 2022-08-01 14:49
謝謝分享
