樓主  發表于: 2022-03-18 18:29
兩臺CP2E之間怎樣才能交互IO信號，有沒有類似三菱的FX5U的簡單CPU通信？
zzw704
級別: 正式會員
精華主題: 0
發帖數量: 27 個
工控威望: 97 點
下載積分: 6575 分
在線時間: 60(小時)
注冊時間: 2019-05-08
最后登錄: 2024-09-08
查看zzw704的 主題 / 回貼
1樓  發表于: 2022-03-18 22:21
手冊第295頁14-5 串行PLC 鏈接
CP2E CPU 單元軟件 操作手冊https://www.fa.omron.com.cn/data_pdf/mnu/w614-cn5-01.pdf?id=3777
本帖最近評分記錄：
  • 下載積分:+1(不過8啊)
    hxyeer
    級別: 略有小成
    精華主題: 0
    發帖數量: 214 個
    工控威望: 300 點
    下載積分: 1134 分
    在線時間: 173(小時)
    注冊時間: 2019-06-24
    最后登錄: 2024-08-23
    查看hxyeer的 主題 / 回貼
    2樓  發表于: 2022-03-19 09:01
    如果是以太網的話，倆個plc設置一下，一個SEND指令發送即可，所以建議CP2E-N的型號最方便，
    如果是一個屏對應倆個PLC的情況，也可以吧一個讀到屏里再發送到另一個PLC

    新時代一律以太網接口其他就不要考慮了，要不然搞點東西煩得很。
    [ 此帖被hxyeer在2022-03-19 09:08重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+5(不過8啊)
    slwzf
    級別: 探索解密
    精華主題: 0
    發帖數量: 24 個
    工控威望: 182 點
    下載積分: 569 分
    在線時間: 22(小時)
    注冊時間: 2009-02-26
    最后登錄: 2024-08-31
    查看slwzf的 主題 / 回貼
    3樓  發表于: 2022-03-19 11:35
    1，網絡通訊，降低延遲。2，使用歐姆龍官方功能塊，CPU010_SendData,和CPU011_ReceiveData。
    本帖最近評分記錄：
  • 下載積分:+1(不過8啊)
    不過8啊
    級別: 工控俠客
    精華主題: 0
    發帖數量: 52 個
    工控威望: 2243 點
    下載積分: 1420 分
    在線時間: 126(小時)
    注冊時間: 2015-08-14
    最后登錄: 2024-07-22
    查看不過8啊的 主題 / 回貼
    4樓  發表于: 2022-03-19 11:48
    引用
    引用第1樓zzw704于2022-03-18 22:21發表的  :
    手冊第295頁14-5 串行PLC 鏈接
    CP2E CPU 單元軟件 操作手冊https://www.fa.omron.com.cn/data_pdf/mnu/w614-cn5-01.pdf?id=3777

    我用的是CP2E-N，感覺用串口太麻煩了
    不過8啊
    級別: 工控俠客
    精華主題: 0
    發帖數量: 52 個
    工控威望: 2243 點
    下載積分: 1420 分
    在線時間: 126(小時)
    注冊時間: 2015-08-14
    最后登錄: 2024-07-22
    查看不過8啊的 主題 / 回貼
    5樓  發表于: 2022-03-19 11:54

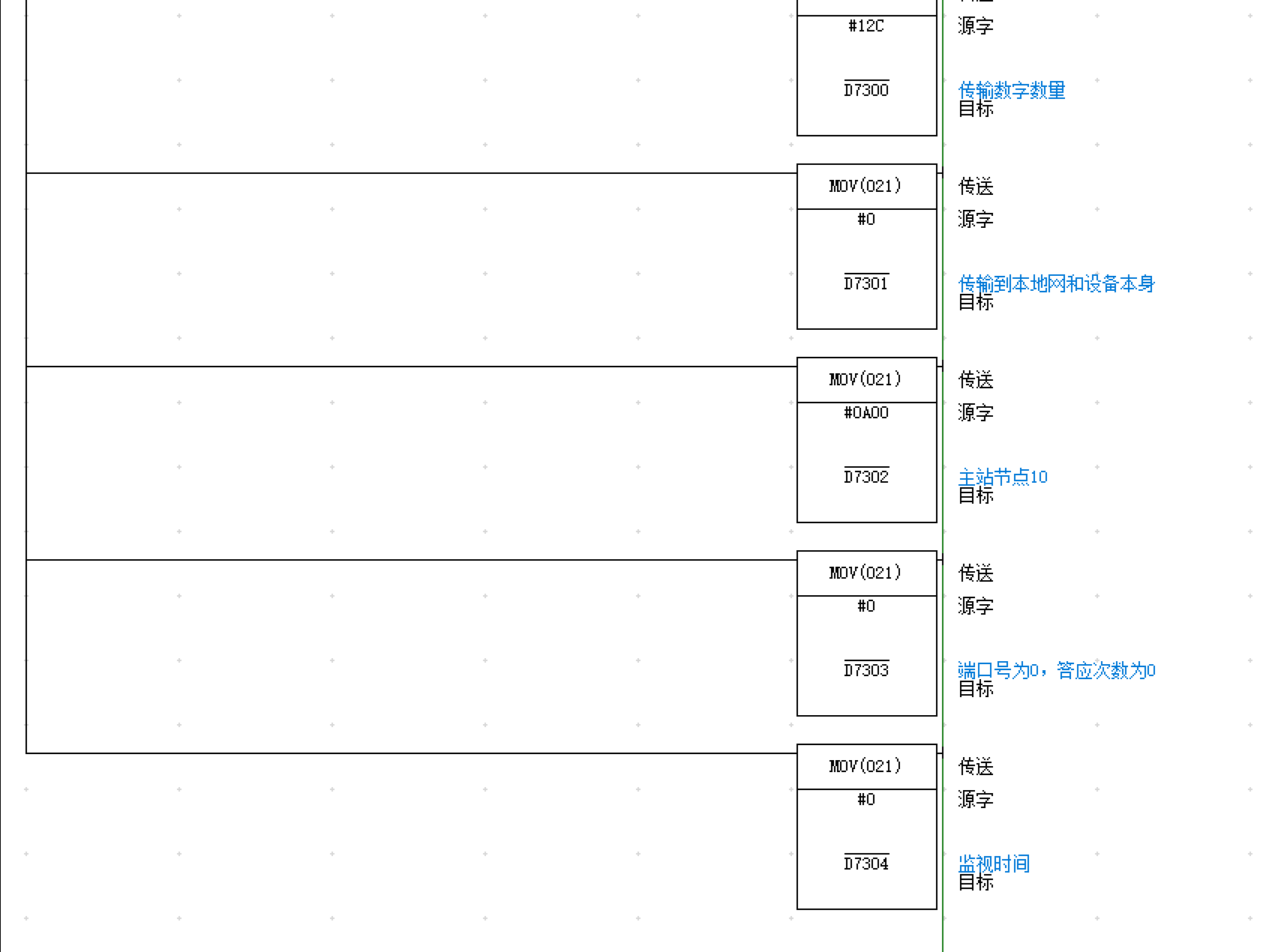

    圖片：
    引用
    引用第2樓hxyeer于2022-03-19 09:01發表的  :
    如果是以太網的話，倆個plc設置一下，一個SEND指令發送即可，所以建議CP2E-N的型號最方便，
    如果是一個屏對應倆個PLC的情況，也可以吧一個讀到屏里再發送到另一個PLC

    新時代一律以太網接口其他就不要考慮了，要不然搞點東西煩得很。

    沒搞明白節點地址這些參數，節點地址是在哪里 定的，我用的就是CP2E-N。還有就是網絡通信指令可執行標志A202這個是自動觸發的嗎？
    hxyeer
    級別: 略有小成
    精華主題: 0
    發帖數量: 214 個
    工控威望: 300 點
    下載積分: 1134 分
    在線時間: 173(小時)
    注冊時間: 2019-06-24
    最后登錄: 2024-08-23
    查看hxyeer的 主題 / 回貼
    6樓  發表于: 2022-03-19 12:44

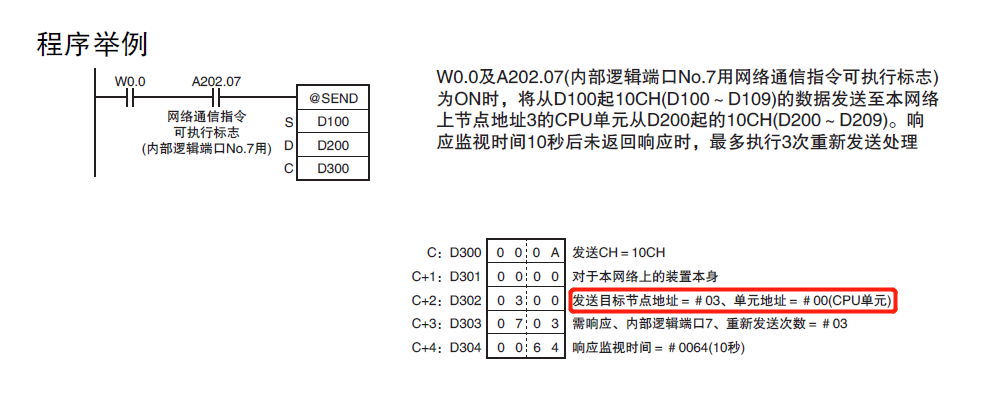

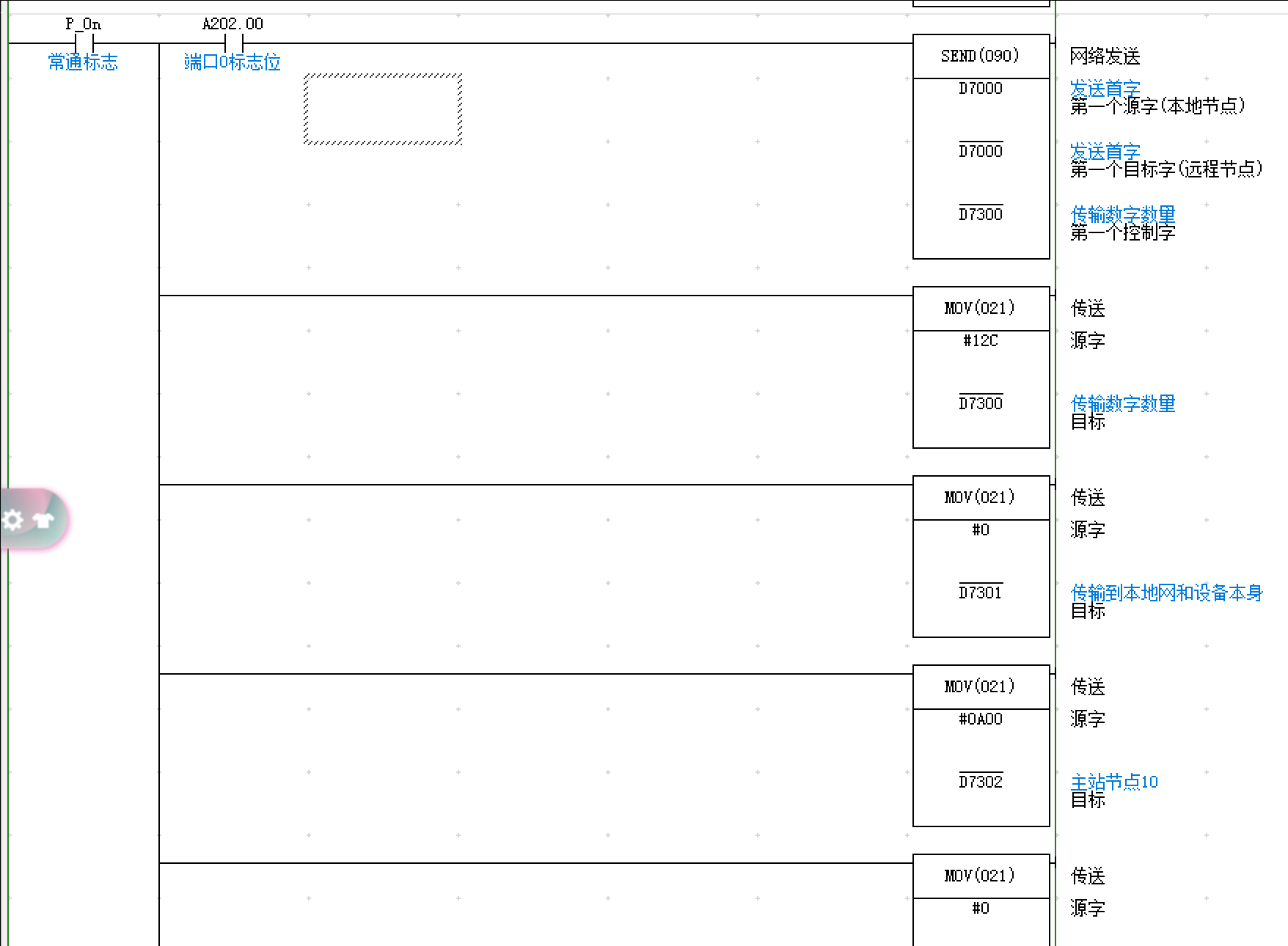

    圖片：
    圖片：
    圖片：

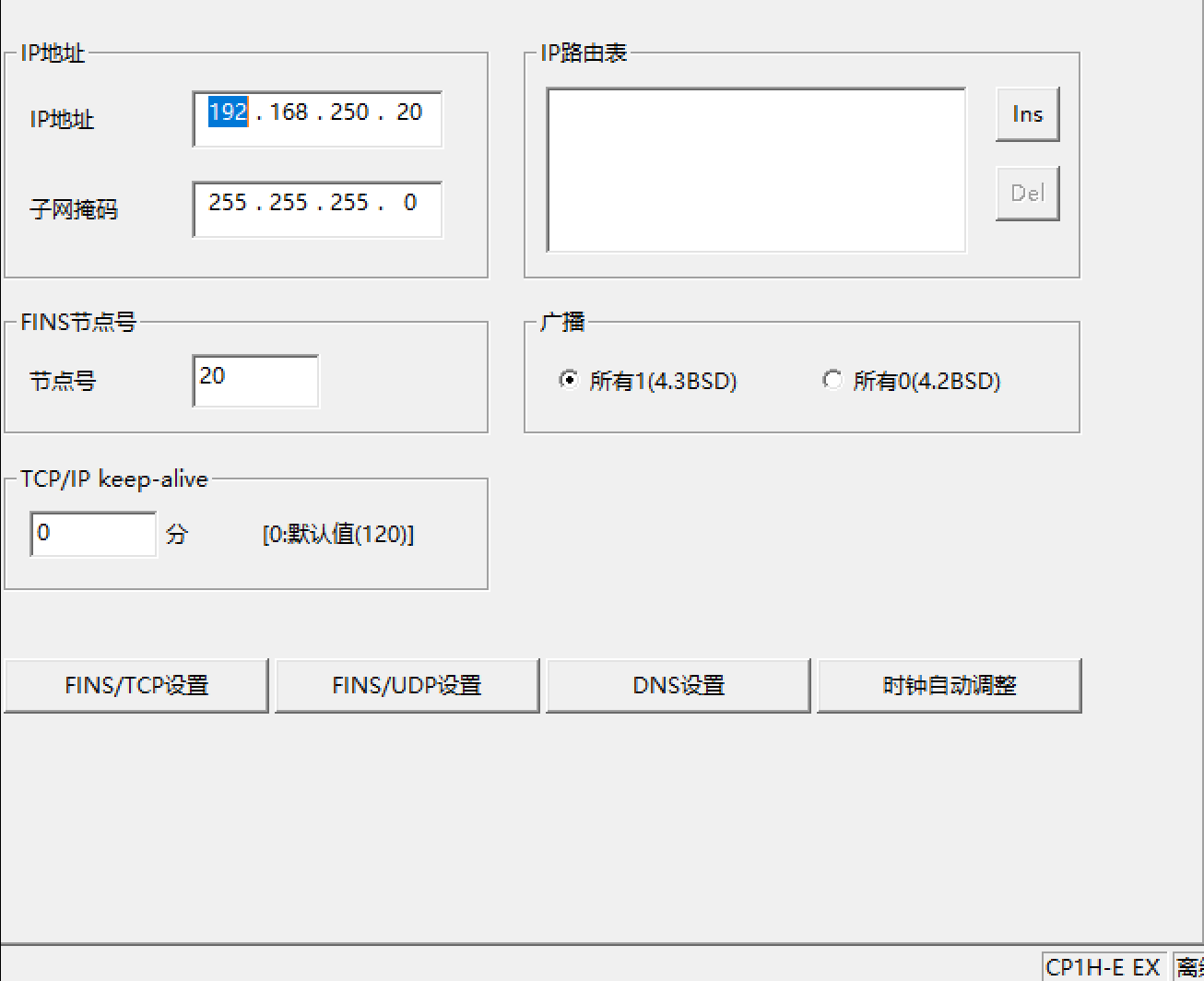

    節點就是，IP最后一段。是自動觸發
    [ 此帖被hxyeer在2022-03-19 13:11重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+5(不過8啊)
    不過8啊
    級別: 工控俠客
    精華主題: 0
    發帖數量: 52 個
    工控威望: 2243 點
    下載積分: 1420 分
    在線時間: 126(小時)
    注冊時間: 2015-08-14
    最后登錄: 2024-07-22
    查看不過8啊的 主題 / 回貼
    7樓  發表于: 2022-03-19 22:45
    引用
    引用第6樓hxyeer于2022-03-19 12:44發表的  :
    節點就是，IP最后一段。是自動觸發

    謝謝大神！我是第一次用歐姆龍PLC
    不過8啊
    級別: 工控俠客
    精華主題: 0
    發帖數量: 52 個
    工控威望: 2243 點
    下載積分: 1420 分
    在線時間: 126(小時)
    注冊時間: 2015-08-14
    最后登錄: 2024-07-22
    查看不過8啊的 主題 / 回貼
    8樓  發表于: 2022-05-18 19:41
    引用
    引用第3樓slwzf于2022-03-19 11:35發表的  :
    1，網絡通訊，降低延遲。2，使用歐姆龍官方功能塊，CPU010_SendData,和CPU011_ReceiveData。

    用SEND和RECV指令是不是會延遲，用功能塊就不會？
