樓主  發表于: 2022-03-23 16:32
三菱FX-5U與三菱Q.L.FX系列內置以太網簡易通信設置
簡易通信設置在FX-5U側進行設置，通信對象CPU 無需進行設置，不需要進行程序觸發或者啟動。
本通信適用三菱帶內置以太網的CPU，具體設置如下：
   打開GX3軟件新建FX-5U的程序如下圖：

新建程序

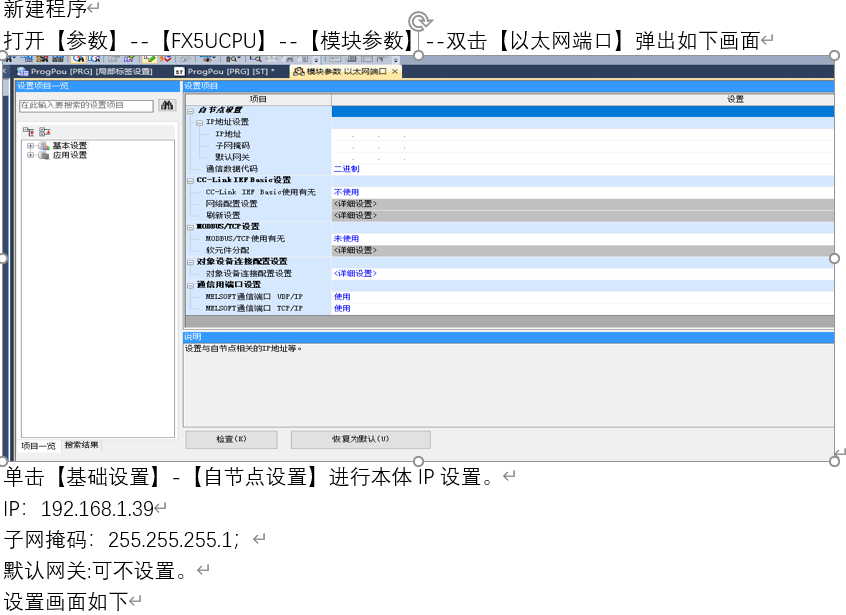

打開【參數】--【FX5UCPU】--【模塊參數】--雙擊【以太網端口】彈出如下畫面

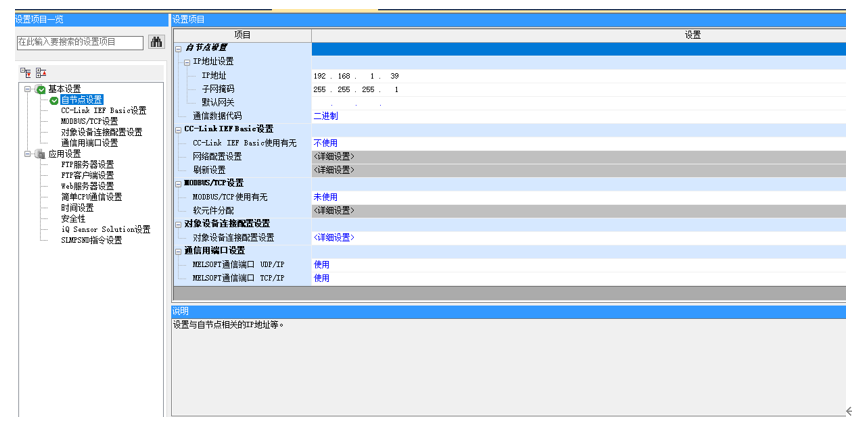

單擊【基礎設置】-【自節點設置】進行本體IP設置。
IP：192.168.1.39
子網掩碼：255.255.255.1；
默認網關:可不設置。
設置畫面如下
單擊【應用設置】-【簡單CPU通信設置】打開如下頁面
在右側的設置中，在【簡單CPU通信使用有無】選擇“使用”，點擊下側的【簡單CPU通信設置】點擊【詳細設置】。設置如下
讀取：讀取通信設備設置 設置為定期執行，執行間隔10ms，
通訊對象設置
IP：192.168.1.12

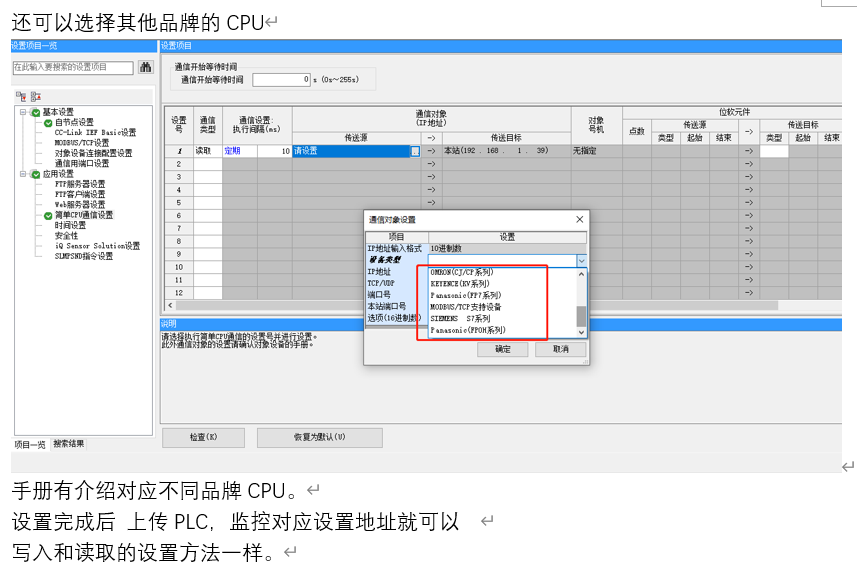

設備類型：選擇對應的CPU 如下圖可以選擇
還可以選擇其他品牌的CPU

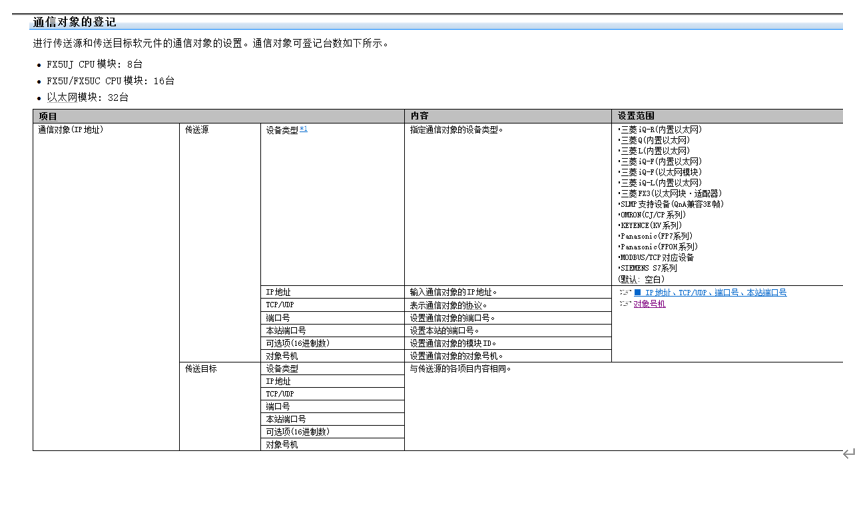

手冊有介紹對應不同品牌CPU。
設置完成后 上傳PLC，監控對應設置地址就可以
寫入和讀取的設置方法一樣。
yzdz66
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 162 點
下載積分: 640 分
在線時間: 51(小時)
注冊時間: 2016-09-23
最后登錄: 2024-09-13
查看yzdz66的 主題 / 回貼
1樓  發表于: 2022-03-23 16:38
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：
截圖文檔  該方式有延時不適用實時通訊
曼巴精神5
級別: 略有小成
精華主題: 0
發帖數量: 147 個
工控威望: 239 點
下載積分: 800 分
在線時間: 138(小時)
注冊時間: 2019-05-30
最后登錄: 2024-09-14
查看曼巴精神5的 主題 / 回貼
2樓  發表于: 2022-08-12 14:25
圖片：
為啥我的這個不能選Q系列呢？  我現在想和Q通訊
紅云123
級別: 略有小成
精華主題: 0
發帖數量: 272 個
工控威望: 342 點
下載積分: 2806 分
在線時間: 128(小時)
注冊時間: 2020-09-22
最后登錄: 2024-09-19
查看紅云123的 主題 / 回貼
3樓  發表于: 2022-08-12 17:07
難道這個不比西門子的通訊更方便嗎。為什么都說西門子的通訊強大呢一點也沒有看出來
