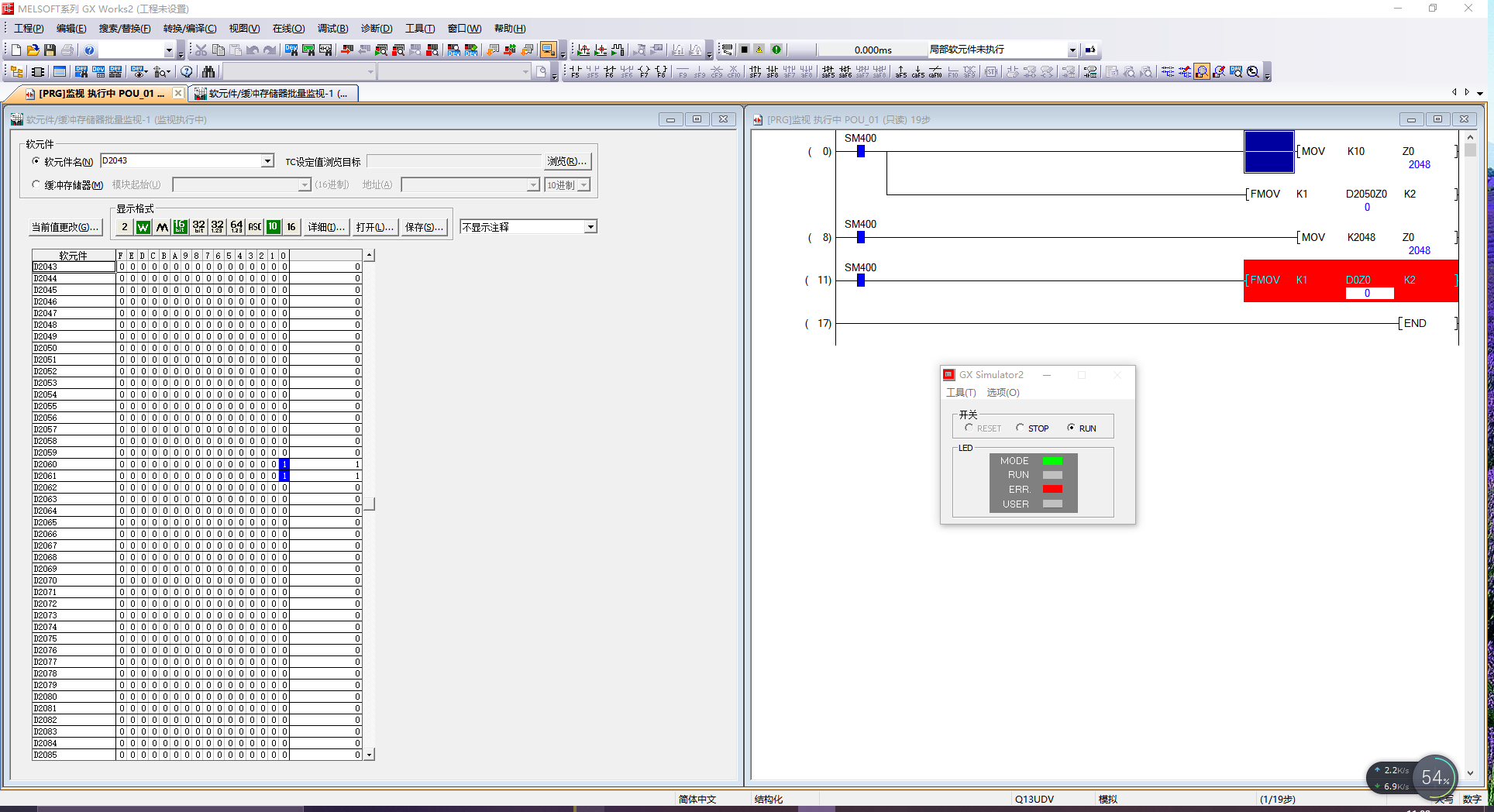

如圖，什么情況下能讓光標位置的FMOV指令出錯，這種情況我相信一般項目是很難遇到的，而在實際項目如果遇到了，一般很難分析出哪里有問題（前提在大量程序和變址調用干擾下）。歡迎分享你們的看法，讓其他人可以學習學習。晚點我會分享我的答案。

引用

引用樓主ayusecret于2022-04-24 08:53發表的 Q系列PLC如何用變址讓一條指令出錯 :
如圖，什么情況下能讓光標位置的FMOV指令出錯，這種情況我相信一般項目是很難遇到的，而在實際項目如果遇到了，一般很難分析出哪里有問題（前提在大量程序和變址調用干擾下）。歡迎分享你們的看法，讓其他人可以學習學習。晚點我會分享我的答案。

Good Luck~

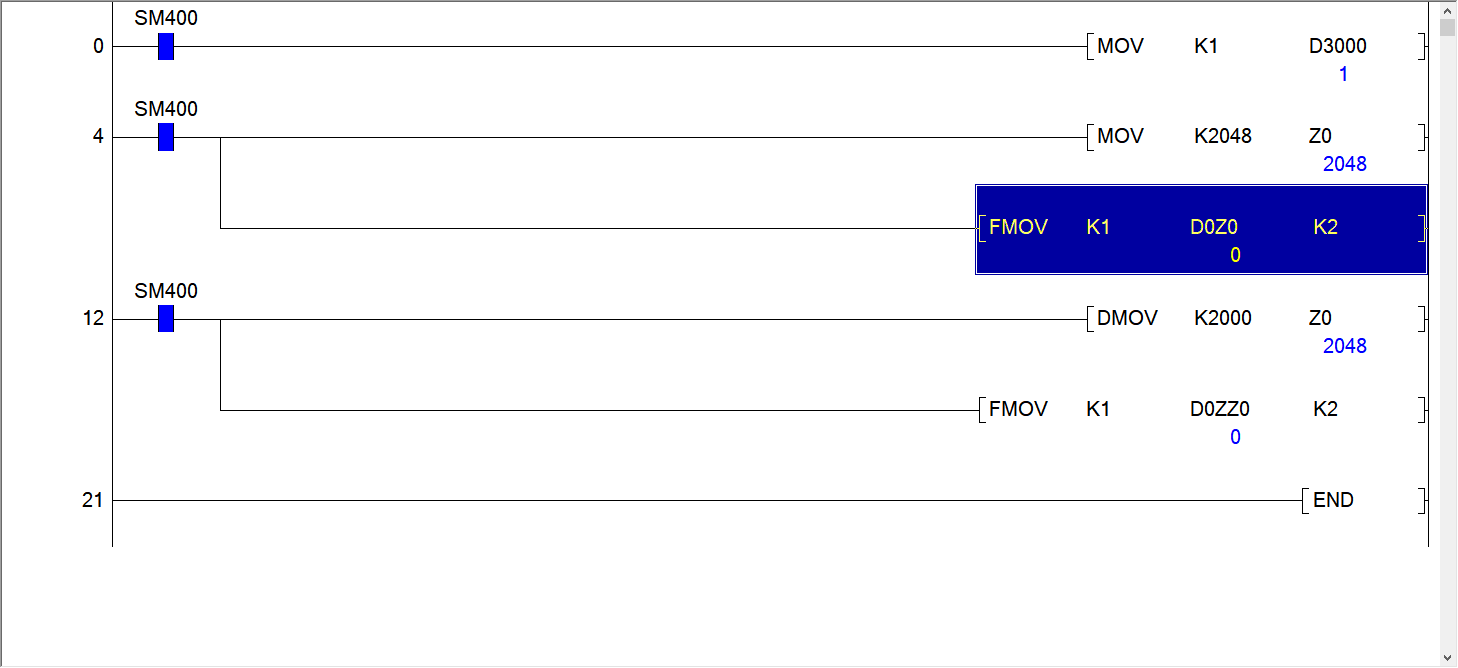

如圖、D2060能給到值，但D2048給值就報錯，分析下啥原因

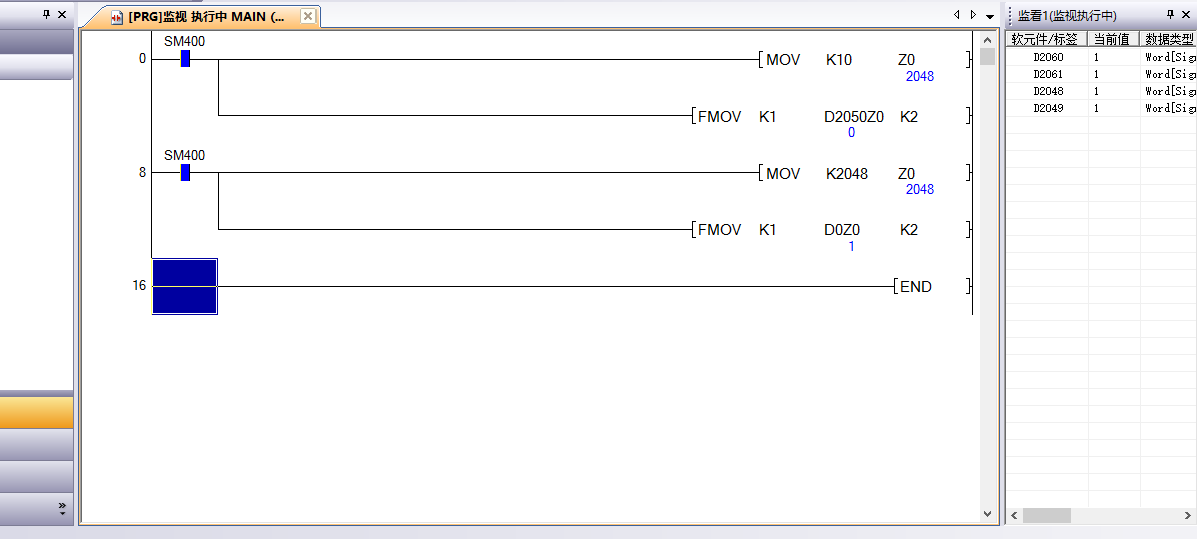

我模擬沒問題

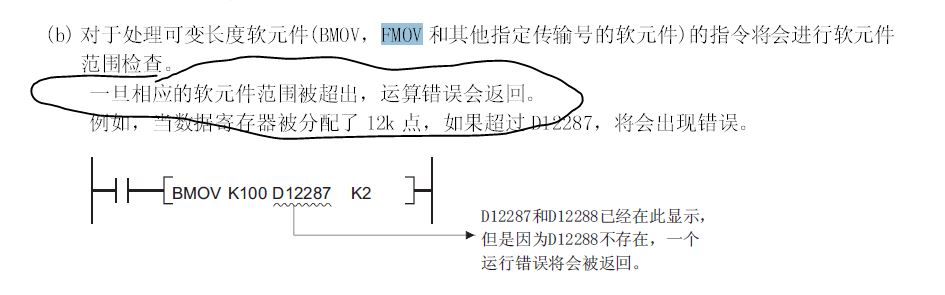

本貼討論要點不在于元件的分配范圍大小，根據手冊(圖1)，在于同一軟元件在內部元件和文件寄存器之間變址修飾的分配順序。


參數配置如圖2

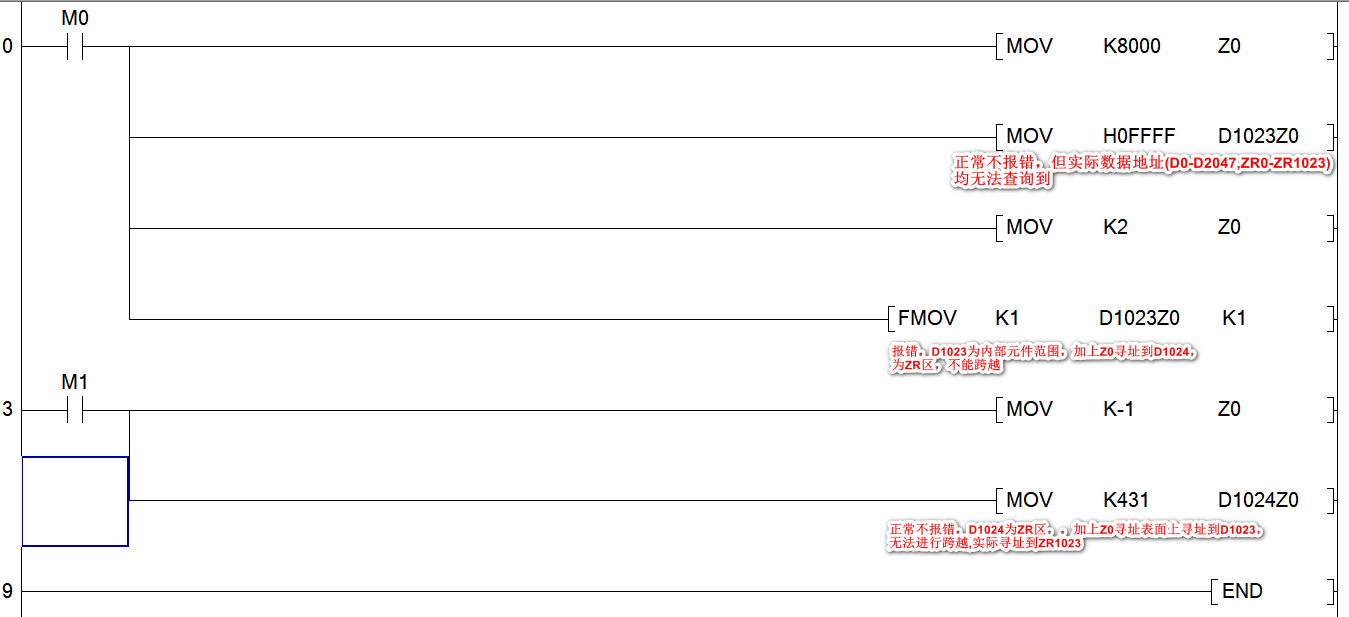

測試數據如圖3


關于圖3第一條Mov指令尋址不報錯，手冊這樣解釋


一開始我仿真后沒找到實際的賦值地址，后面我把W地址給到8K(原來為0)，此時M0先斷開，因?yàn)镈1023Z0尋址到大概W1F36處，重寫參數后找到查看W1F36區域，發現之前賦給D1023Z0的HFFFF值就在此區域.
同理，對第二條FMOV指令報錯，如果在W區或SW區稍微分配個區域，則FMOV里的D1023將尋址到W區或SW區而不報錯。

以上總結變址修飾在使用前需正確初始化，否則在實際應用中將導致不可預見的錯誤而不被察覺。

看看，研究一下
