樓主  發表于: 2022-06-10 08:46
圖片：

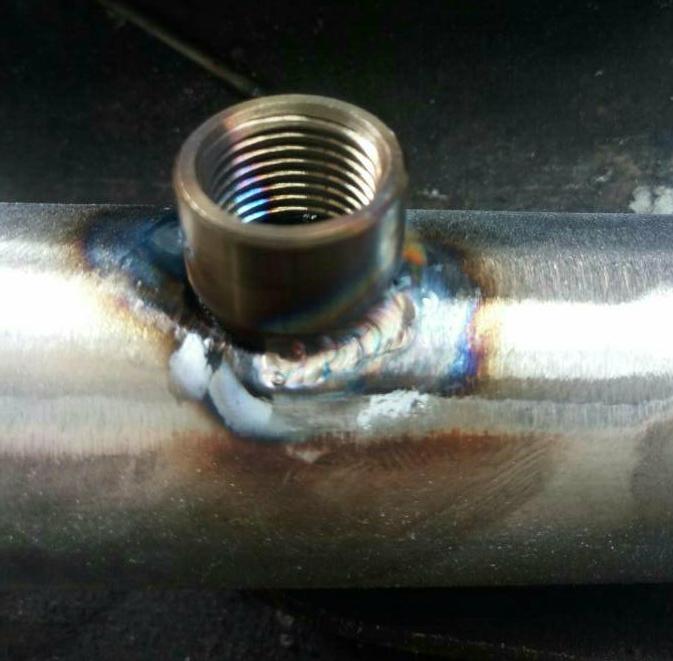

群里的各位大俠，用5UPLC走軌跡，帶動焊槍焊接不銹鋼水管接頭 批量，大管200，接頭100 、大管200，接頭80 、等幾種規格    難度大嗎  是不是要用三軸插補
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2827 個
工控威望: 4455 點
下載積分: 215018 分
在線時間: 3184(小時)
注冊時間: 2008-02-22
最后登錄: 2024-12-22
查看二手工控電器的 主題 / 回貼
1樓  發表于: 2022-06-10 08:55
3軸插補是肯定的也是必須的除非你對焊縫一點要求多沒有！
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2236 個
工控威望: 2469 點
下載積分: 11646 分
在線時間: 913(小時)
注冊時間: 2008-11-12
最后登錄: 2024-12-19
查看泰山之石的 主題 / 回貼
2樓  發表于: 2022-06-10 09:05
這活需要焊接機械手吧，是多軸的吧。3軸實現有難度
wangnaizhi
級別: 論壇先鋒
精華主題: 0
發帖數量: 1273 個
工控威望: 1449 點
下載積分: 5484 分
在線時間: 896(小時)
注冊時間: 2015-08-31
最后登錄: 2024-12-21
查看wangnaizhi的 主題 / 回貼
3樓  發表于: 2022-06-10 09:09
這個需要3軸插補 走螺旋線了  PLC可能有點難度  如果要求不高 應該可以
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2845 個
工控威望: 3617 點
下載積分: 3517 分
在線時間: 3809(小時)
注冊時間: 2007-11-04
最后登錄: 2024-12-22
查看tingfenghu的 主題 / 回貼
4樓  發表于: 2022-06-10 09:12
PLC 難度有點大，單一產品比較容易，多種產品要調試挺麻煩
用3軸數控還是方便，眾為興，雷賽有解決方案。
量大，可以考慮用激光焊，硬件成本比較高，速度快，焊接成本低。
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
ljb6688
級別: 論壇先鋒
精華主題: 0
發帖數量: 1805 個
工控威望: 1951 點
下載積分: 114022 分
在線時間: 1959(小時)
注冊時間: 2009-12-08
最后登錄: 2024-12-20
查看ljb6688的 主題 / 回貼
5樓  發表于: 2022-06-10 10:09
三軸很難實現。因?yàn)楹附踊疽笫遣荒芴摵?/div>
電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1025 個
工控威望: 1848 點
下載積分: 258 分
在線時間: 1129(小時)
注冊時間: 2017-02-09
最后登錄: 2024-12-21
查看nightblueblu的 主題 / 回貼
6樓  發表于: 2022-06-22 15:28
可以2軸插補就行   XY插補一個圓   Z軸按一定速度比例配合XY走上下往復直線就行 往復運動的距離根據管子不同    需要根據側面投影來計算  如果是固定的直接設定好就行  一般焊槍都是斜著的  所以還需要一個焊槍旋轉的A軸   XY插補一圈   焊槍同時自轉一圈    合計需要4軸
Your happiness is everything.
yerong
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1888 個
工控威望: 2040 點
下載積分: 11042 分
在線時間: 808(小時)
注冊時間: 2007-08-28
最后登錄: 2024-12-20
查看yerong的 主題 / 回貼
7樓  發表于: 2022-06-25 19:12
焊接機器人
宿遷電工
級別: 論壇先鋒
精華主題: 0
發帖數量: 1086 個
工控威望: 1228 點
下載積分: 2954 分
在線時間: 403(小時)
注冊時間: 2018-11-30
最后登錄: 2024-12-22
查看宿遷電工的 主題 / 回貼
8樓  發表于: 2022-06-25 19:23
超過兩軸的，還是老老實實用其它控制器吧，PLC玩這個不適合。
長三角地區，PLC編程，工業機器人編程
吸塑機，軸承合套儀程序開發
專業外協
 TEL:13815796487（微信同號）
seafar
目前C#
級別: 家園�？�
精華主題: 0
發帖數量: 618 個
工控威望: 764 點
下載積分: 1909 分
在線時間: 594(小時)
注冊時間: 2018-03-23
最后登錄: 2023-10-27
查看seafar的 主題 / 回貼
9樓  發表于: 2022-06-27 08:13
5U本體只有直線插補
枕星河之倒影兮與星光同流，望群星之包覆兮隨繁星同輝。
B站資源分享鏈接https://space.bilibili.com/39855180
king_king2
級別: 略有小成
精華主題: 0
發帖數量: 91 個
工控威望: 218 點
下載積分: 537 分
在線時間: 66(小時)
注冊時間: 2014-03-29
最后登錄: 2024-07-31
查看king_king2的 主題 / 回貼
10樓  發表于: 2022-06-27 08:22
直拉上機械手吧，一個擺焊已經夠你玩了
zhujingyu69
級別: 家園�？�
精華主題: 0
發帖數量: 922 個
工控威望: 819 點
下載積分: 48159 分
在線時間: 1276(小時)
注冊時間: 2008-06-12
最后登錄: 2024-12-22
查看zhujingyu69的 主題 / 回貼
11樓  發表于: 2022-06-28 10:21
5U要用到40SSC-S模塊才能走圓弧插補
