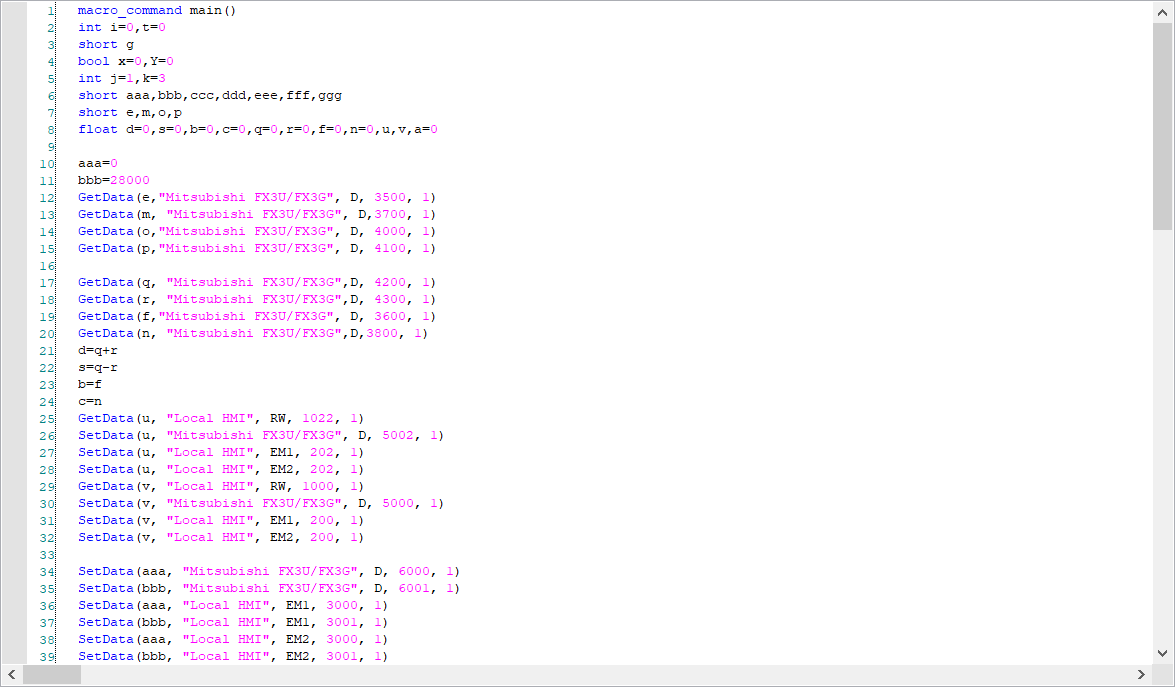

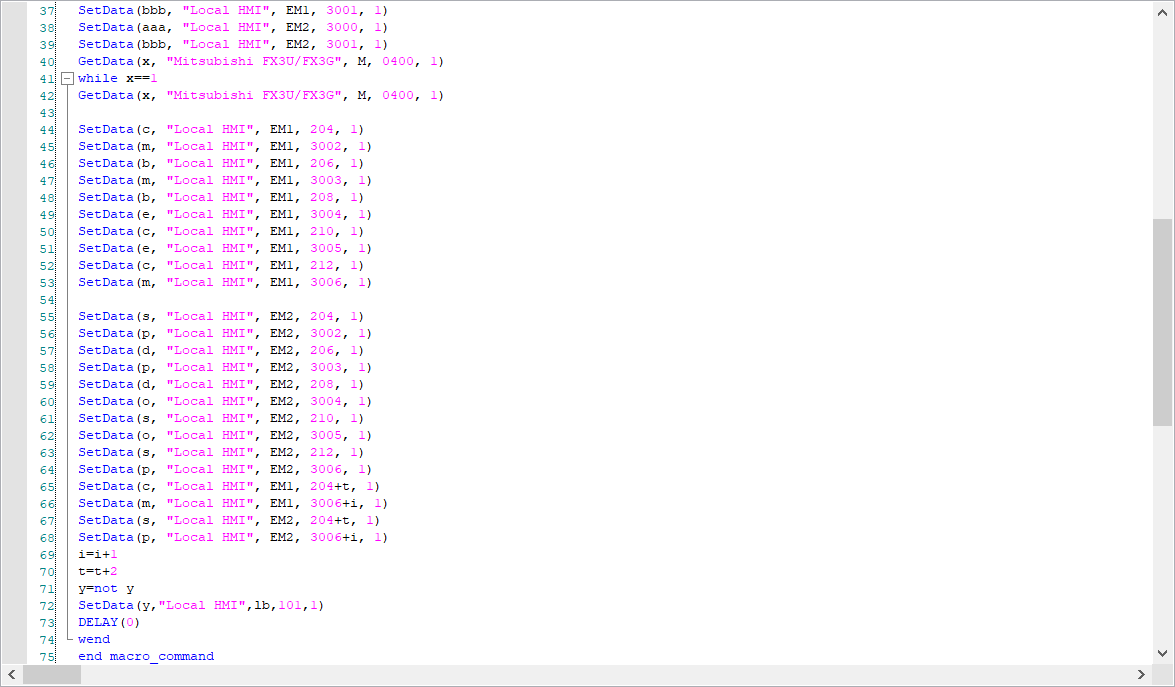

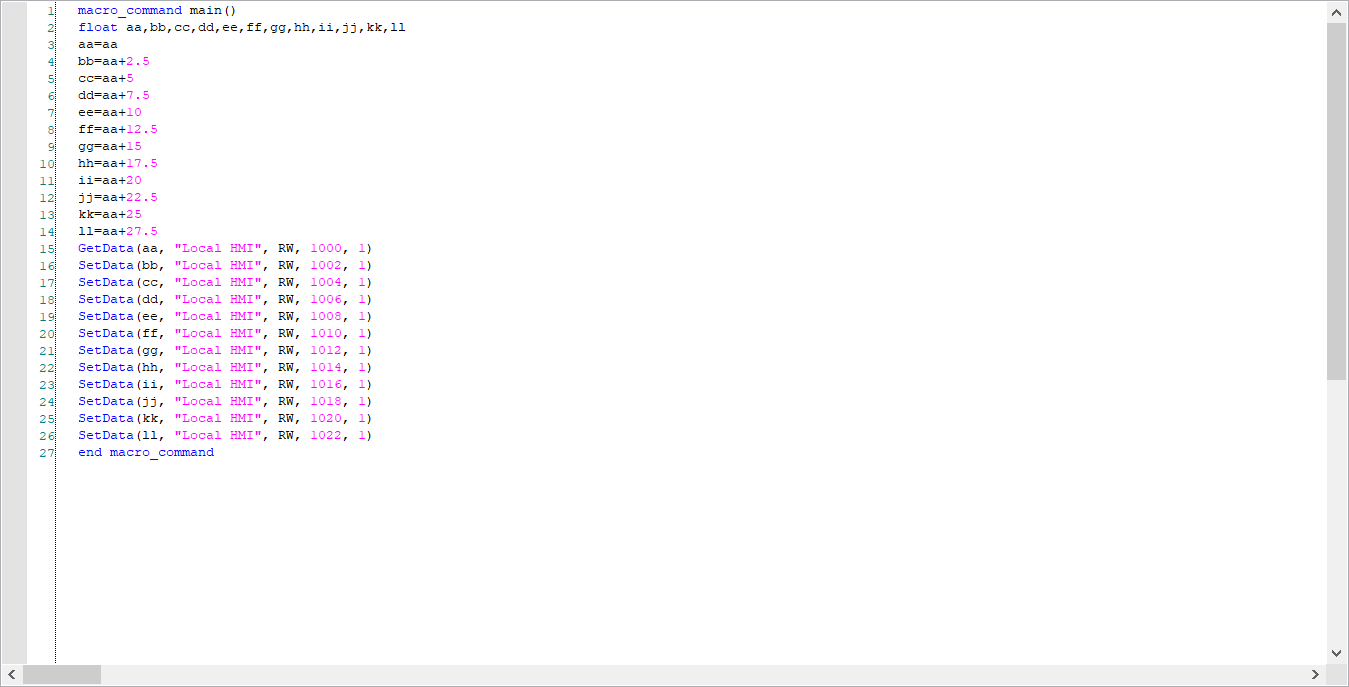

請教一個威綸通觸摸屏的X Y曲線問題 現在這個屏幕我主要用在電缸壓機上使用 現在觸摸屏這一塊我之前做了一個曲線圖 用的是數據采樣的趨勢圖來做的 因為壓力和伺服位置一直是實時變化的 但我后來仔細想了想應該還是得用XY曲線圖這樣才對 因為趨勢圖的X軸是根據時間來變化的 我應該用X Y曲線圖來顯示 但是XY曲線圖顯示的話他是兩點生成一條線我的數據又是實時變化的這樣我PLC豈不是要有很多數據傳送到不同的寄存器嗎？還有就是有一個問題就是客戶想在XY曲線圖中增加網格等分 并且要同過宏指令來顯示一個區間 類似與一個紅色的小方塊里面顯示壓力和位置的變化 問客戶要了一份有做過的宏指令程序 但是之前沒用過宏指令 所以看不懂是啥意思有人知道嗎？還有就是觸摸屏如果我做歷史數據導出到U盤哪里有教程呢我自己再網上找了很久沒找到過 有用過的朋友嗎？下面附圖那個壓力宏指令 希望有大神幫我解答一下  有兩段宏程序 第一張為單獨一個 2 3兩張為一段程序 還有一點煩的就是比如我設置X 和Y的總行程之后 我的X 和Y 得自己區分等分顯示不同的數值 曲線也得對應上

有可能我表述的不太清楚 我簡單說明一下 就是威綸通的XY曲線圖數據實時變化 不是趨勢圖 并且我X和Y的行程可設定 并且我觸摸屏需要顯示一個范圍判定方框 范圍判斷方框數據也可設定 還有一個就是我PLC觸發數據采樣把歷史數據傳U盤生產EXCEL文件格式這種有大神做過嗎 平時威綸通用的少 用也只用一些簡單的 第一次遇到這種只恨書到用時方狠少

PLC觸發數據采樣把歷史數據傳U盤生產EXCEL文件格式，這個我見過

有用過的案例可以參考的嗎 或者哪里有這種類似的教程有嗎

引用

引用第2樓夢雨天涯于2022-06-22 18:09發表的  :
PLC觸發數據采樣把歷史數據傳U盤生產EXCEL文件格式，這個我見過

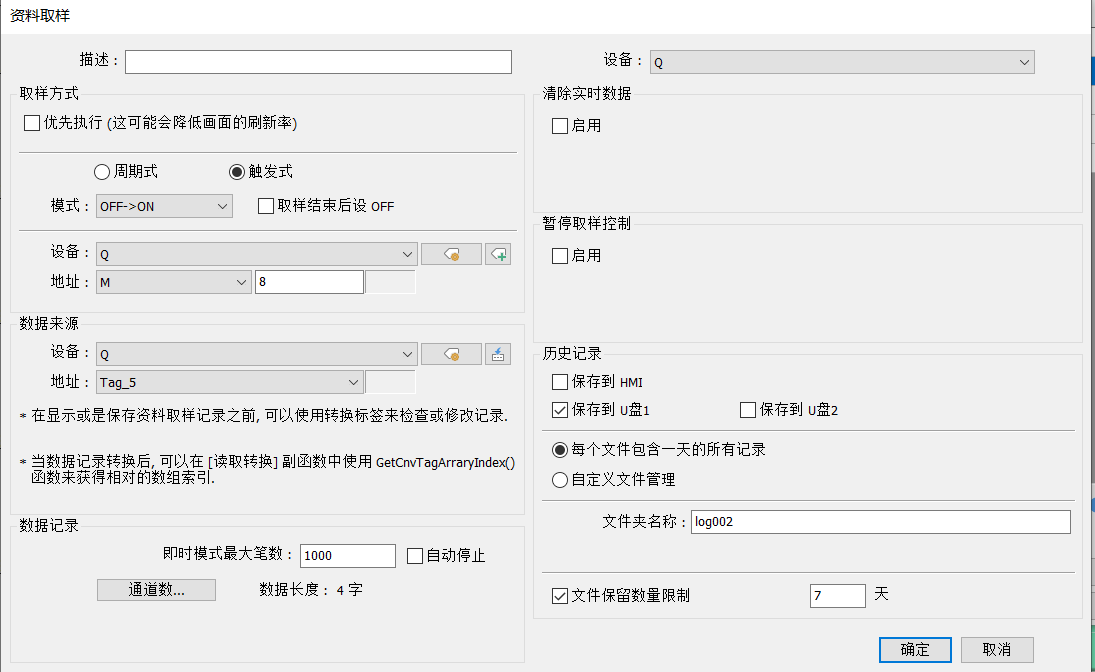

如圖，像這樣設置就行了，威綸通官網有很詳細的教程視頻，可以自己去下載

學習一下

要求說詳細點   那個格子顯示壓力什么意思
看起來不復雜  我可以寫下
