樓主  發表于: 2022-07-28 14:06

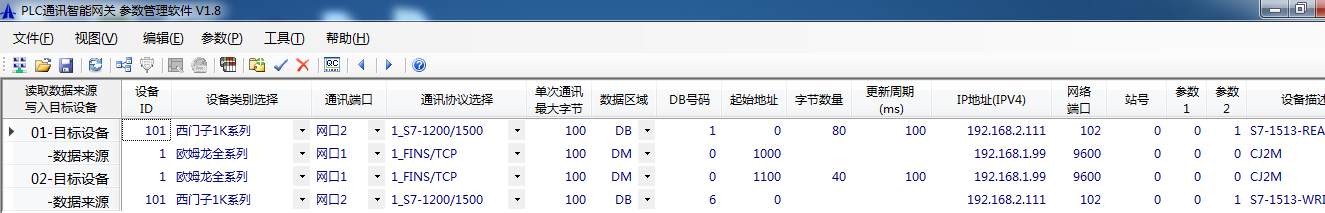

        西門子S7-1513和歐姆龍的CJ2M之間通訊，采用一個IGT-DSER智能網關模塊來完成PLC之間的通訊任務。西門子PLC從歐姆龍PLC讀取DM1000開始的40個字，到DB1.DBB0開始的80個字節；同時通過DB6.DBB0開始的40字節寫入到歐姆龍DM1100開始的20個字。 配置的數據交互地址，如下圖：


        設置完成后下載，重啟動網關，讀取參數，如果有異常，會顯示異常的錯誤號碼和原因，同時錯誤的那行指令的背景色為紅色，如果工作狀態正常，也會有提示。
        詳細案例：https://www.aihe-tech.com/nd.jsp?id=26#_jcp=1
        資料下載： 不同品牌PLC之間通訊案例.rar (3136 K) 下载次数:105
[ 此帖被一心工控在2023-07-08 10:53重新編輯 ]
一心工控
級別: 略有小成
精華主題: 0
發帖數量: 244 個
工控威望: 365 點
下載積分: 1362 分
在線時間: 70(小時)
注冊時間: 2018-06-02
最后登錄: 2024-12-27
查看一心工控的 主題 / 回貼
1樓  發表于: 2022-12-05 12:05
引用
引用第1樓autoctrl于2022-08-15 10:49發表的  :
兩臺PLC分別做了哪些設置？


歐姆龍主要設置FINSTCP相關，包括IP地址、網絡端口、FINS節點；

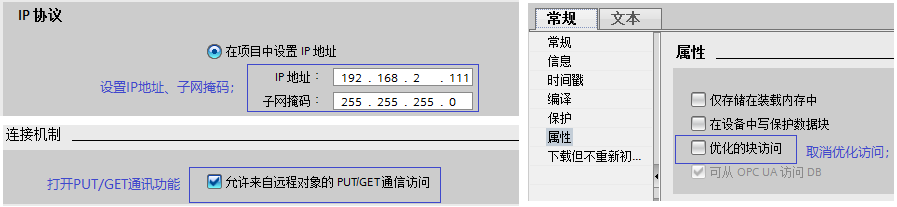

西門子設置如下圖：
autoctrl
級別: 家園�？�
精華主題: 0
發帖數量: 358 個
工控威望: 579 點
下載積分: 1586 分
在線時間: 132(小時)
注冊時間: 2016-05-05
最后登錄: 2024-12-31
查看autoctrl的 主題 / 回貼
2樓  發表于: 2022-12-12 11:21
支持幾臺PLC通訊？能不能跨網段通訊？
金信集團2022
級別: 網絡英雄
精華主題: 0
發帖數量: 1717 個
工控威望: 5003 點
下載積分: 2062 分
在線時間: 123(小時)
注冊時間: 2022-09-13
最后登錄: 2024-12-31
查看金信集團2022的 主題 / 回貼
3樓  發表于: 2023-01-13 11:35
引用
引用第2樓autoctrl于2022-12-12 11:21發表的  :
支持幾臺PLC通訊？能不能跨網段通訊？
