關于 Sysmac Studio 功能塊如何導入導出

請教大神們？？？Sysmac Studio 功能塊如何導入導出？？？

復制  粘貼

引用

引用第1樓見賢思齊焉于2022-08-03 15:26發表的  :
復制  粘貼

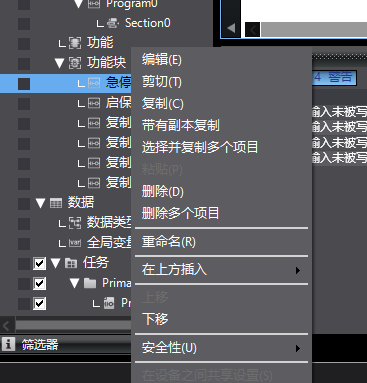

哥們�。�！復制  粘貼不了��？？？請教如何操作？？？

可以複製貼上


CTRL+C CTRL+V啊，如果操作不了那跟版本也沒問題啊，我看你這版本也1.40以上

只能復制粘貼，分別打開新程序和老程序，在老程序里面復制完以后，直接在新程序里面粘貼，這個跟CX-ONE不一樣，CX-ONE可以導入導出

NJ本身沒有導入導出功能。要實現類似于功能塊的導入導出功能可以使用庫(類似于CodeSys庫的創建及使用)。方法如下：
1新建庫。NJ軟件默認新建類型為標準工程，將新建類型變更為庫工程，選擇對應設備類型及版本號，點擊創建；
2.編寫功能塊程序。在軟件界面左側樹形列表，右鍵功能塊，點擊添加，根據自己喜歡添加梯形圖或者ST并完成相關功能塊程序編寫；
3.庫設置。點擊工程，庫，庫設置。完成相關庫版本號，注釋，公司名稱，源代碼是否顯示等設定，點擊確認；
4.創建庫。點擊工程，庫，創建庫。點擊確認，選擇創建庫名稱，點擊保存位置。創建庫類型為.slr類型；
5.庫調用(功能塊導入)。新建標準工程，在軟件界面點擊工程，庫，顯示引用，點擊+，找到保存的庫文件，點擊打開，導入保存的庫文件(導入中如有錯誤，根據錯誤提示內容消除錯誤)，點擊確認；
6.變量實例化。創建變量，類型選擇剛才導入的庫(功能塊)名稱，在程序中調用該變量，使變量實例化。

至此，庫的調用完成(功能塊的導入導出完成)。
