樓主  發表于: 2022-08-17 14:35
描述：端子導航顯示圖
圖片：

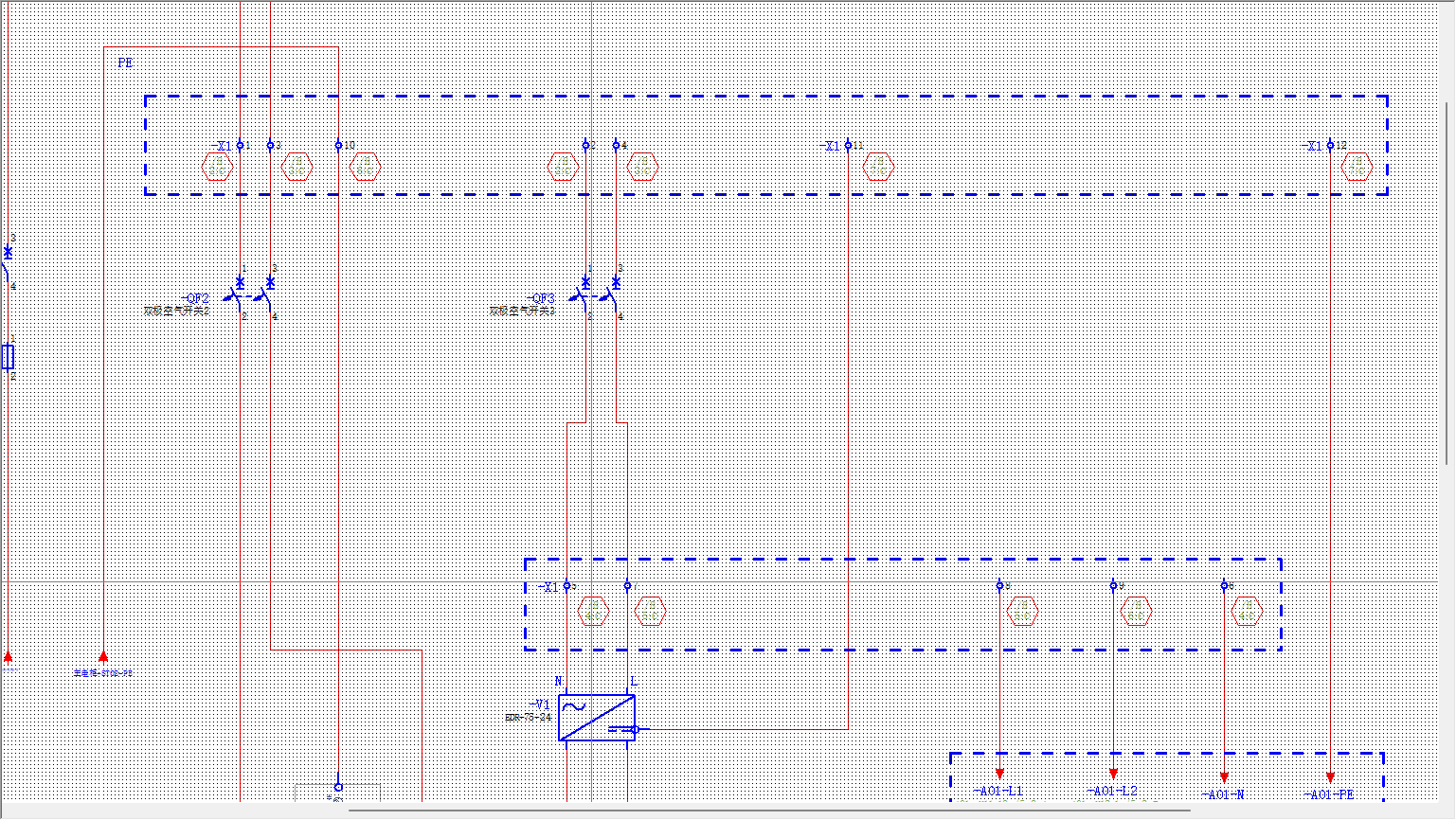

描述：繪制的電路圖
圖片：
請看圖片，7/8/9三個確實是短接等電位，請問為什么9去掉就是正常排序的端子排，加上就是單獨隔離出的端子排？
[ 此帖被禿頂玩家在2022-08-17 15:01重新編輯 ]
jsmymcn
級別: 略有小成
精華主題: 0
發帖數量: 193 個
工控威望: 320 點
下載積分: 3249 分
在線時間: 211(小時)
注冊時間: 2007-10-27
最后登錄: 2024-11-11
查看jsmymcn的 主題 / 回貼
1樓  發表于: 2022-08-17 17:28
圖片：
這地方兩個連接點
