0831 【萬泉河】80工位雙聯開關例程有什么實際意義

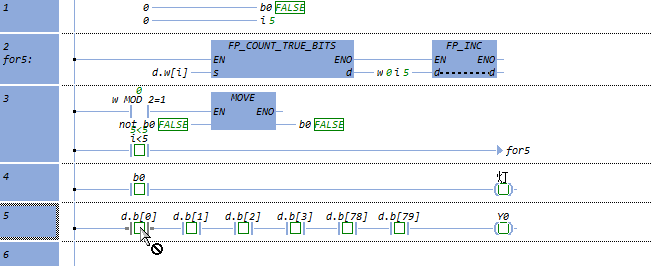

前一段時間里， 做了一套80工位雙聯開關控制一個公用指示燈的例子， 例子實現的功能：假設有80個工位， 每個工位都有一個雙聯開關， 而系統有一個總控的公用指示燈。 那么任何一個工位，當它的開關位置切換， 從左到右，或者從右到左， 即信號從0到1，和從1到0的時候，都要觸發切換指示燈的亮滅狀態， 即如果原來為燈滅， 則點燈亮， 而如果燈亮， 則滅燈。

我把這個例子功能在幾乎所有的PLC平臺都實現了。 并為這些例子建立了專門的QQ群，放在了群文件中。

未了解過這個故事的，請參考以前的文章：

《0618 【萬泉河】（多品牌PLC）80個工位雙聯開關控制公用燈示例》

現在最新的可加入下載的QQ群號是870566908，這是第二個群。 如果此群滿之后還會新建群， 存放的是同一套程序文件。 名字也會是相同的，80工位雙聯開關+序號

例子發表之后， 就有很多評論表示不解，比如：
    80個工位有毛用啊， 我又用不到這么多工位
    神經病啊， 用這么多雙聯開關來實現這么個功能，沒有實際用處。
    程序功能這么簡單，看不出有什么技術含量

這里就解釋下有什么實際意義。

首先， 這是一個逐漸成長起來的例子， 例子的作用是讓讀者從中領會其中的邏輯技巧，而不是直接搬回家去套用。

如果有同行還停留在網上嫖一段代碼，用在自己控制邏輯中的層次， 那說明學習能力差了一點。我這邊給出的學習理論和資料，都是幫助你學習提高技能或者豐富理論知識的， 而不是簡單用于照抄的。

例子演示用的雙聯開關， 而實際應用中，更多的是單鍵自復位的按鈕，足以實現功能， 而且更簡單。 而如果需要的是工位中的邏輯條件滿足之后控制燈，也只需要將輸入點換為響應的內部變量。 而對燈的控制要求會是多工位的取或（并聯）而不是翻轉狀態。

是的，我在講解雙線圈原理的時候，舉例的就是ANDON系統的公用燈，就是這樣的功能。 然而有人不服氣，認為單按鈕太簡單， 讓我改用雙聯開關，然后我不僅用雙聯開關實現， 還一口氣實現了80次。

對于技術的學習來說， 通常做減法比做加法要容易得多。 學習者可以在我做的例子基礎上做減法，比如可以把雙聯開關減為單按鈕，還比如把80個工位減少為2個工位。

當下的工位控制是相同的，所以通過對同一個FB的多次調用實現。 那么也可以是相似的FB，即主要功能完全不同， 而僅僅相關聯的管腳和變量相同。

例子的控制對象現在是指示燈， 是一個Q點， 然而這個Q點也完全可以是驅動電機的接觸器的Q點。

那么，如果2個工位分別改名字為手動控制和自動控制的話，就實現了：

CALL 電機手動控制

CALL自動控制

即上一篇文章《0811 【萬泉河】雙線圈第五彈：雙線圈與手自動》中提及的實現手動控制和自動控制解耦并列實現的程序?qū)懛ǎ?是很多PLC初學者邁入過的坑， 大家后來紛紛改變了程序架構，而其實，只要對PLC邏輯有足夠的駕馭能力，也是完全可以實現的。

上次文章后，在煙臺方法學習營和雙線圈群中都做了直播講解。 我開頭講的就是， 這個實現原理其實很簡單， 在80例子基礎上大幅度簡化，把手動和自動當成2個工位， 自然就是了呀！學員恍然大悟。 也是感慨看了80例子， 其實領悟還是不夠深刻。

80例子的另一個重大意義在于， 演示了寫PLC程序的方法是可以完全離開PLC平臺的，即用同一種思想方法，在所有PLC平臺都可以實現，我后來甚至在信捷小PLC中也如法炮制。

證明， 如果用這種架構方法寫出的PLC程序， 要移植到其它的平臺，都是非常容易的。 甚至如果都是同樣語法規范的ST語言，直接文本復制粘貼也都是可能的。

前段時間， 西門子官方召開了本年度的專家大會， 有對煙臺方法不服氣的網友就質問我，如果技術真的先進， 為啥沒投稿到專家大會并在上面演講， 我的回答，這種能導致PLC程序輕松移植到別的廠家的技術，西門子肯定是不會很喜歡， 我還是別去惹老東家不高興了。 私下里和老同事之間溝通交流方法可以，但面對官方，還是知趣點了，做挖墻腳的反賊還是小心點了。

不過也報名參加了西門子論壇的領路人計劃，現在初步計劃把手動控制自動控制的實現做個視頻講座，然而題目還沒最后想好，不知道以什么名字能讓讀者一目了然了解到實現的功能。 歡迎大家?guī)兔ν扑]。
