PLC與觸摸屏的無線通訊方法大同小異，以威綸通觸摸屏與歐姆龍PLC之間實現無線通訊方法為例說明一下：
主站設備：威綸通觸摸屏
從站設備：歐姆龍系列PLC *3臺
通訊設備：DTD435M-V96 * 4塊
通訊協議：Host-Link協議
主從關系：1主3從
通訊接口：Rs485接口
傳輸距離：20KM以內皆可
第一步：歐姆龍 CP1E 與無線終端 DTD435M 接線
第二步：觸摸屏與無線終端 DTD435M 接線
第三步：給無線通訊終端接入天線
第四步：全部接線結束后，分別給觸摸屏與無線通訊終端供電

威綸通觸摸屏作為主站，歐姆龍CP1E作為從站，并采用日系PLC專用無線通訊終端DTD435MC-V96，作為實現無線通訊的硬件設備。只需簡單接線，無需二次開發即可完成無線通訊。
組態王和PLC之間可以有很多種通訊方式，比如：PROFIBUS、MPI、以太網、DDE、OPC、MODBUS、自由口等，主要還是要看你的PLC選型，以及組網方式。
現在最常見，也最常用的大概要數RS485，MODBUS協議下的無線通訊方式了。我們假定是組態王與西門子S7-200 Smart 之間進行MODBUS 通信。這時組態王就可作為Modbus主站，西門子S7-200 Smart就是從站，有幾個PLC需要通訊就建立幾個從站。接下來，我們借助PLC無線通訊終端DTD434MC 組建主從站之間的無線MODBUS 網絡，無需更改網絡參數直接替換有線連接。

組態王作為主站，西門子S7-200 Smart作為從站，并采用歐美系PLC專用無線通訊終端DTD434MC，作為實現無線通訊的硬件設備。只需簡單接線，無需二次開發即可完成無線通訊。

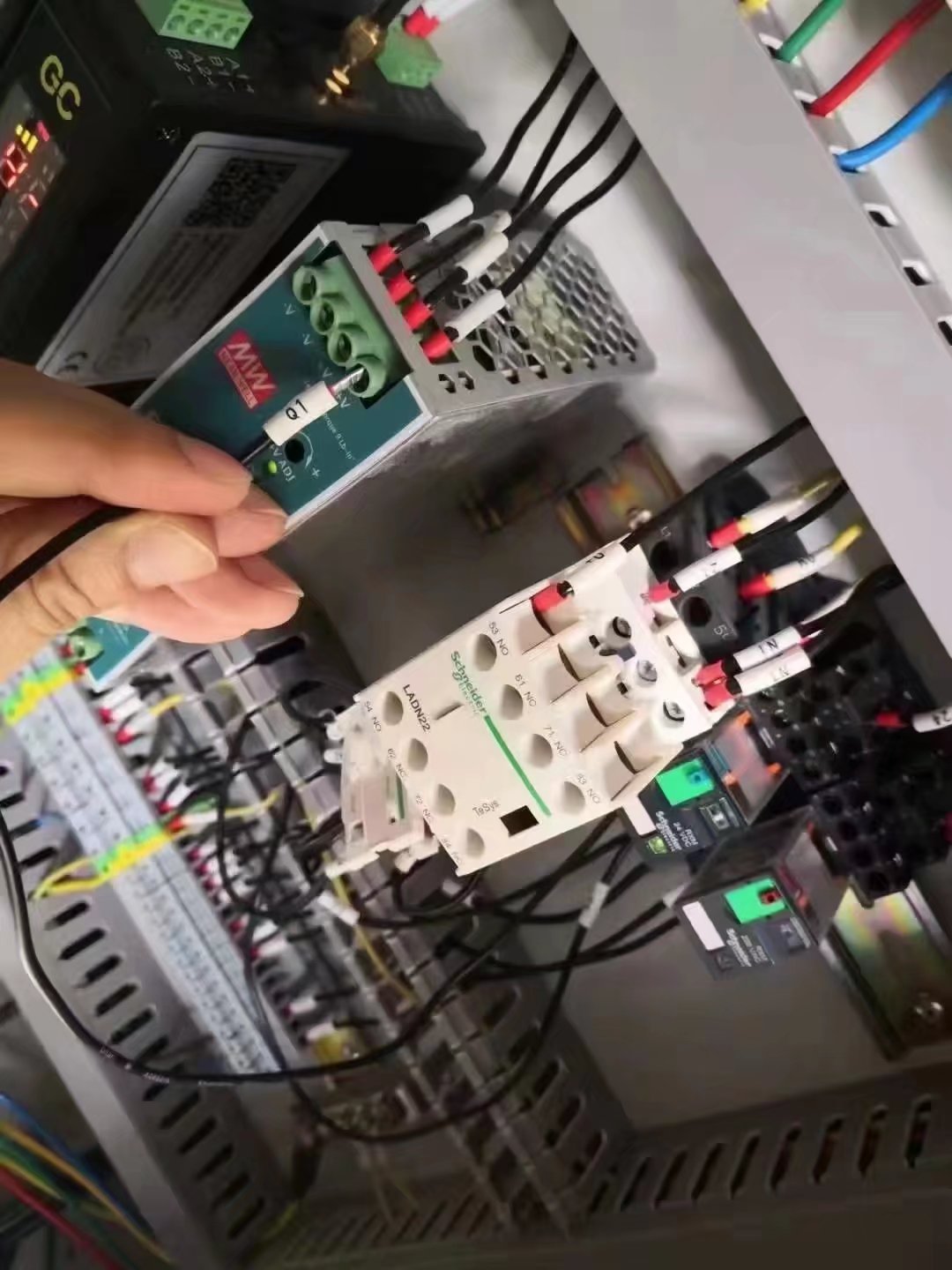

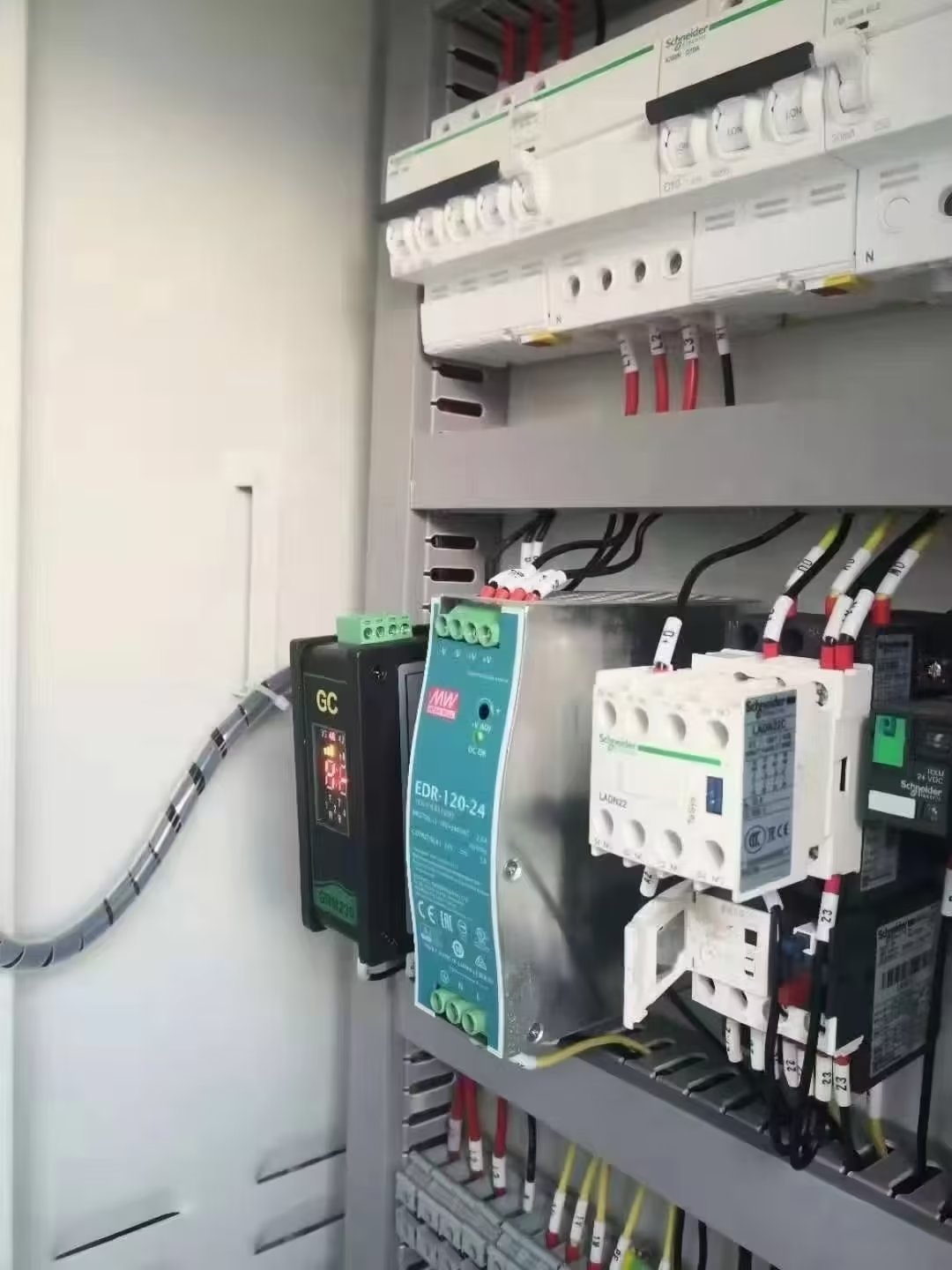

169個泵站點，使用我們巨控GRM230無線模塊從遠端抓PLC的數據傳到30公里外的中控室組態王上位機軟件。組態軟件數據穩定運行快4年的工程。（環保行業的河道取水檢測項目）
