智能設備、DCS系統等Modbus主站，與西門子、三菱、AB、歐姆龍等PLC通訊，通過IGT-SER智能網關模塊實現PLC原廠協議到ModbusTCP/ModbusRTU協議轉換 ，不用編寫PLC程序，自由編輯地址對應關系，沒有寄存器數量限制。

        本案中PLC的型號是S7-300，提供的數據區域是DB6，同時實現Modbus協議對I、Q、M區域的訪問；IP地址是192.168.2.111，機架、插槽分別為0，2；ModbusRTU的通訊格式是19200,8,1,E(偶校驗)；網關的網口1接PLC，串口1設置為ModbusRTU模式連接上位設備，有了這些信息，就可以設置網關模塊了。

        將網關與PC直連，上電后打開參數設置工具軟件，通過‘功能->‘Modbus地址表’，設置Modbus地址，將PLC的DB6對應到Modbus的HR區域，DB6.DBW0對應HR0(400001)，I0.0對應100001，Q0.0對應000001，M0.0對應010001，設置完成后界面如下：

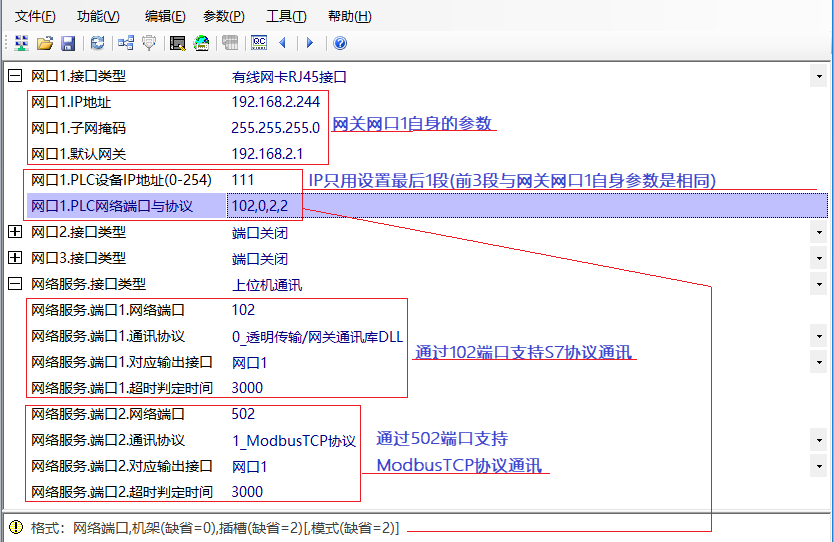

        網關的網絡參數，實現ModbusTCP協議數據通訊，參數設置如下圖，選中要編輯的參數，消息欄會有相關提示：

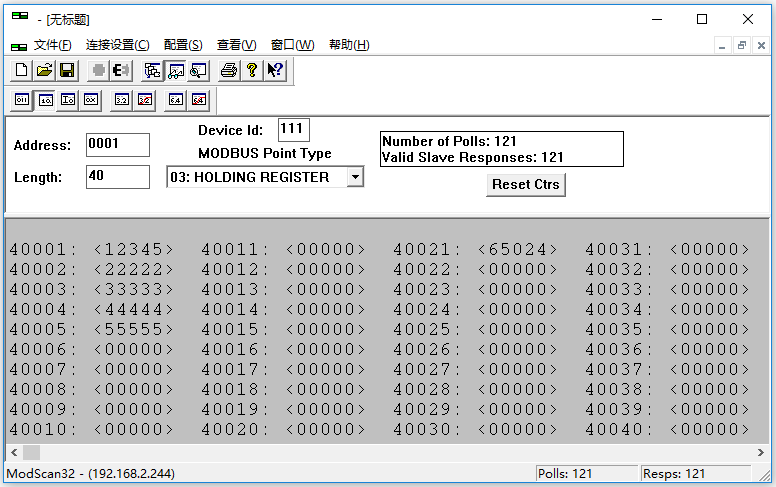

        所有設置完成后下載到網關，重啟網關后開始測試，啟動Modscan32，設置IP地址、端口502，數據區域等參數，連接進行測試，可進行數據讀寫，界面如下：



       用參數配置軟件自帶的數據讀寫測試工具(‘工具’->‘?dāng)?shù)據讀寫測試’)測試，地址從0開始，測試界面如下：

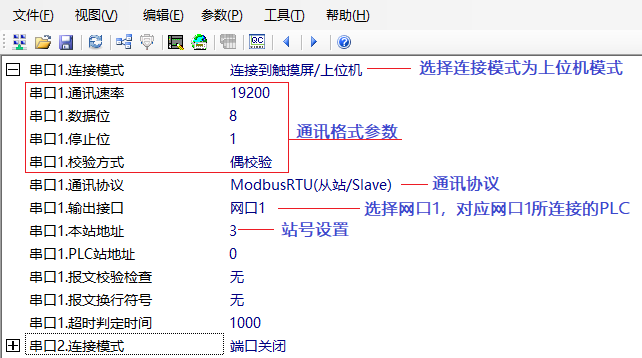

        然后測試ModbusRTU協議，切換到串口設置頁面(‘視圖’->‘串口參數編輯’)，設置網關的串口參數，界面如下：



         然后測試ModbusRTU協議方式，設置通訊格式：19200，8，E,1，等參數， 連接網關后進行數據監控，同樣進行數據讀寫測試，界面如下：



       這樣網關與西門子PLC通訊的測試就完成了，實現了ModbusTCP/RTU透過網關直接與西門子的PLC通訊，三菱、歐姆龍、AB等PLC也都支持的，相關資料在附件中：
