樓主  發表于: 2022-10-14 08:50

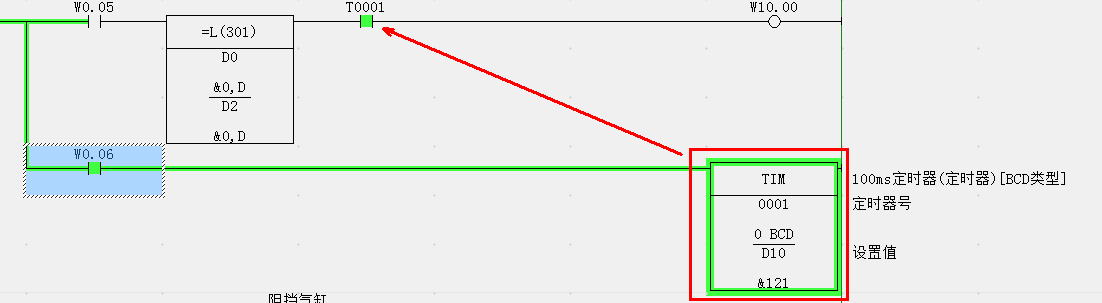

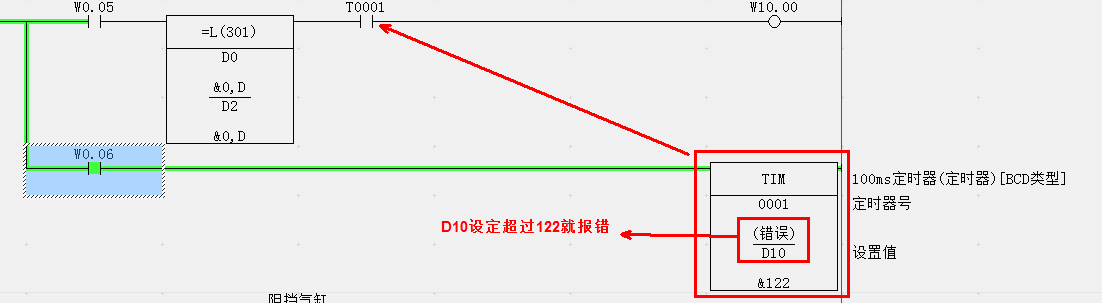

請教各位大神,因?yàn)楸救藙偨佑|歐姆龍PLC,對定時器這塊還不是很了解,現在用定時器做定時的時候會報錯誤,習慣了用三菱的編程方法,直接用D設定定時器的時間,現在只要設定值超過122數值時,定時器就報錯誤這是什么問題呢,還請各位大神多多指導下,謝謝!


cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6777 個
工控威望: 38380 點
下載積分: 4243 分
在線時間: 9537(小時)
注冊時間: 2006-09-13
最后登錄: 2024-12-23
查看cvlsam的 主題 / 回貼
1樓  發表于: 2022-10-14 09:06
引用
引用樓主wenliang于2022-10-14 08:50發表的 歐姆龍定時器報錯誤 :
請教各位大神,因?yàn)楸救藙偨佑|歐姆龍PLC,對定時器這塊還不是很了解,現在用定時器做定時的時候會報錯誤,習慣了用三菱的編程方法,直接用D設定定時器的時間,現在只要設定值超過122數值時,定時器就報錯誤這是什么問題呢,還請各位大神多多指導下,謝謝! [attachment=272809] [attachment=272810]


導致錯誤的原因在于:

     你使用的是BCD定時器,你輸入的是BIN數據,122轉換為16進制數據為7A,對于BCD碼來說,其數據范圍為16進制的0~9999,不包含A~F,由于出現了A,因此非法數據導致出錯.

解決方式有以下2種:
A、將定時器的數據從BCD改為二進制數據,在PLC屬性中修改。
B、對你的輸入數據進行轉換,從BIN轉換為BCD后供給定時器。

Good Luck~
wenliang
擡頭白雲悠悠,前竟一片黯愁……
級別: 家園?
精華主題: 0
發帖數量: 716 個
工控威望: 910 點
下載積分: 43033 分
在線時間: 548(小時)
注冊時間: 2014-04-04
最后登錄: 2024-12-19
查看wenliang的 主題 / 回貼
2樓  發表于: 2022-10-14 09:23
引用
引用第1樓cvlsam于2022-10-14 09:06發表的  :


導致錯誤的原因在于:

     你使用的是BCD定時器,你輸入的是BIN數據,122轉換為16進制數據為7A,對于BCD碼來說,其數據范圍為16進制的0~9999,不包含A~F,由于出現了A,因此非法數據導致出錯.
.......


多謝大師的指導,已經明白現在的問題所在,剛接觸歐姆龍的PLC感覺太陌生了,衷心感謝大師詳細的解說!
bnnyygy
bnnyygy
級別: 家園?
精華主題: 0
發帖數量: 506 個
工控威望: 615 點
下載積分: 1825 分
在線時間: 526(小時)
注冊時間: 2016-09-20
最后登錄: 2024-12-22
查看bnnyygy的 主題 / 回貼
3樓  發表于: 2022-10-30 19:21
定時器 BCD BIN的問題。

曾經在很老的設備見過,定時器BCD BIN整混的,居然用了N年沒問題
