感覺有點想九宮格一樣的時序循環動作就行了

沒啥難度，其實思路很簡單，你要用怎么用數字表示各種不同的動作，然后程序不過是變址解析這一串流程罷了

寫一個通用的主流程，主流程的每一步的輸出，都可以在觸摸屏上設定不同的氣缸，再根據設置調用相應的動作編號

學習學習  謝謝

引用

引用樓主payfsl于2022-12-08 13:13發表的 碰到難題了，請求大神幫忙 :
客戶對程序要求：
九個氣缸，現場隨便組合，也就是現場可以隨便改變氣缸的工作方式和順序，可以通過觸摸屏設置，也可以類似于機器人的示教系統，同時動作的氣缸有2—4個，最多2組，其它的順序動作，動作順序可以現場設定。
我想了很久了，想不出來，只能懇請大神幫忙了

A
繞線機的萬能程序？

簡單的一批

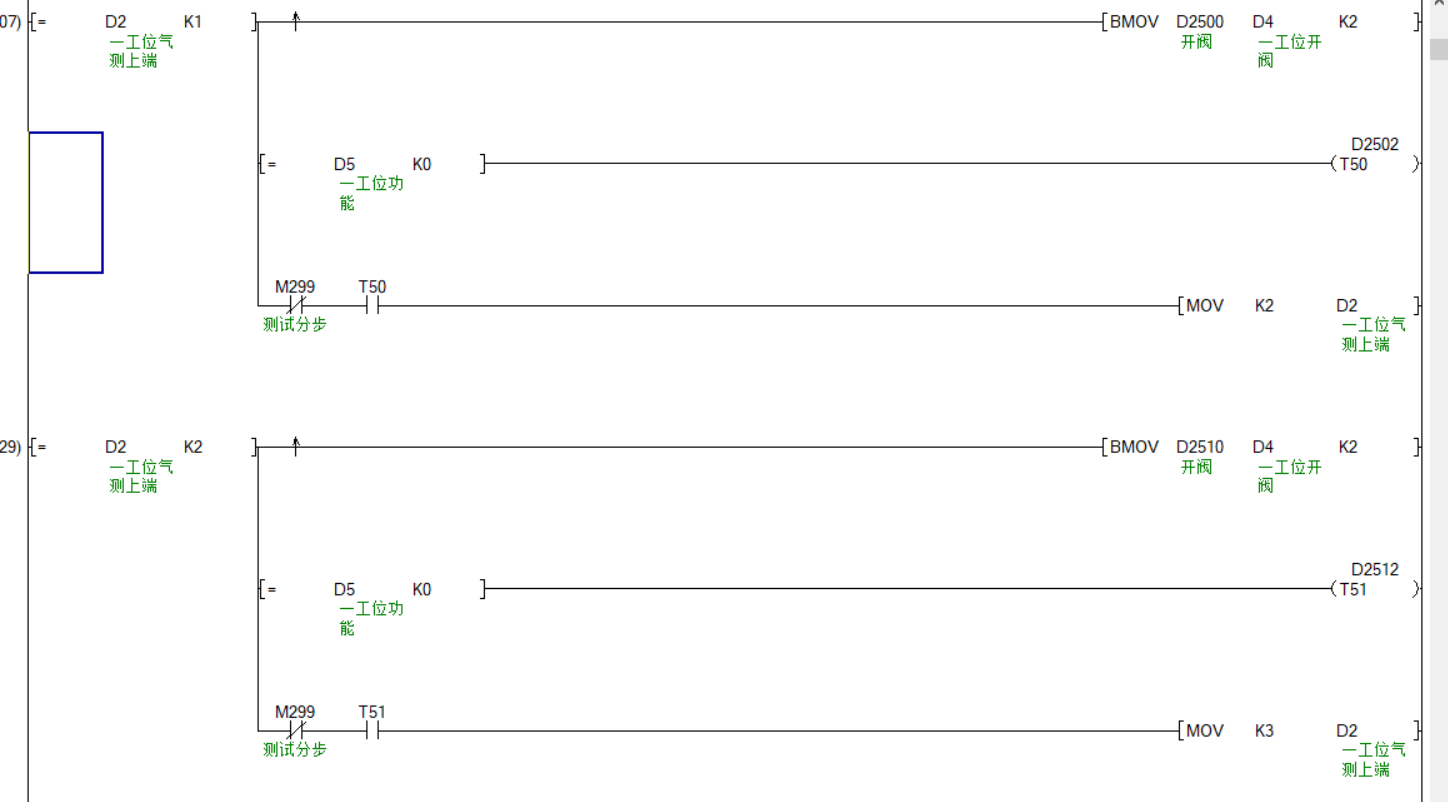

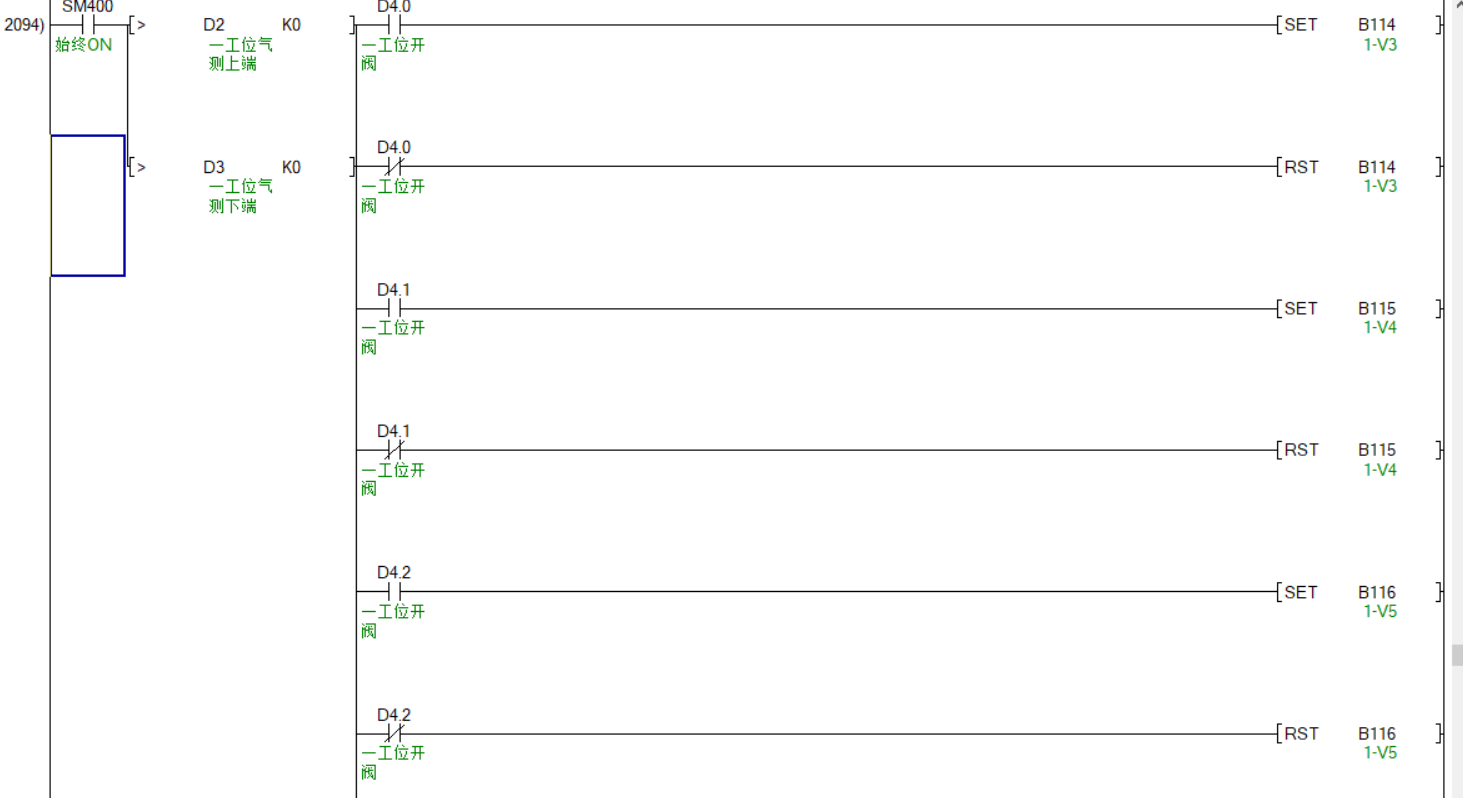

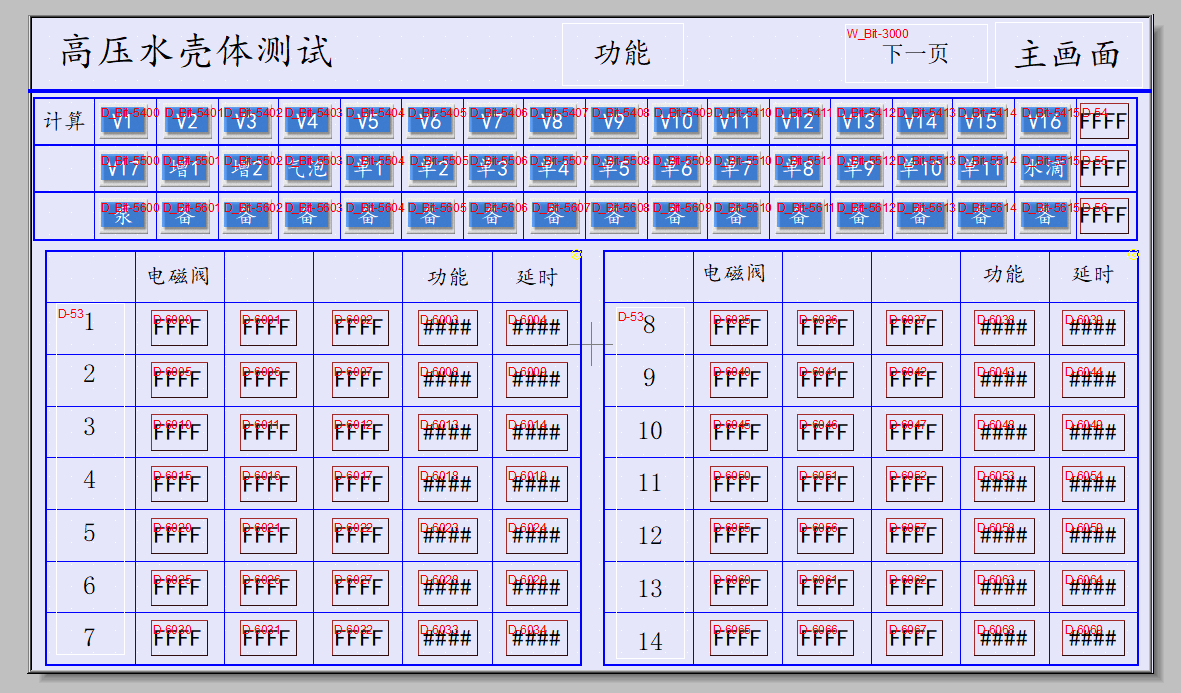

觸摸屏，程序這么寫，幾十個氣缸到可以

引用

引用第10樓夢雨天涯于2022-12-08 16:38發表的  :
我已經完成你想要的效果了

好像是對了，有可能我在上面沒有表達清楚，

例1： 1號氣缸打開，2號氣缸打開，2號氣缸關閉，3號氣缸打開，4、5號氣缸同時開，4、5號氣缸同時關閉，3號氣缸關閉，6、7、8號氣缸同時打開，6、7、8號同時關閉，9號氣缸打開，9號氣缸關閉，1號氣缸關閉，所有氣缸均帶位置控制，其中7、8、9號是位置+打開的時間控制。

例2： 1號氣缸打開，2、3號氣缸打開，2號關閉，4號氣缸打開，3號氣缸關閉，5、6、7號氣缸同時開，5號氣缸關閉，6號氣缸關閉，8號氣缸打開，78號關閉，4號氣缸關閉，9號氣缸打開，9號氣缸關閉，1號氣缸關閉，所有氣缸均帶位置控制，其中7、8、9號是位置+打開的時間控制。

能完成以上2例設置嗎？這是兩種比較典型的工作模式，當然還有其它的模式。

引用

引用第6樓hstec2002于2022-12-08 14:55發表的  :
看是否這樣？

好像是對了，有可能我在上面沒有表達清楚，

例1： 1號氣缸打開，2號氣缸打開，2號氣缸關閉，3號氣缸打開，4、5號氣缸同時開，4、5號氣缸同時關閉，3號氣缸關閉，6、7、8號氣缸同時打開，6、7、8號同時關閉，9號氣缸打開，9號氣缸關閉，1號氣缸關閉，所有氣缸均帶位置控制，其中7、8、9號是位置+打開的時間控制。

例2： 1號氣缸打開，2、3號氣缸打開，2號關閉，4號氣缸打開，3號氣缸關閉，5、6、7號氣缸同時開，5號氣缸關閉，6號氣缸關閉，8號氣缸打開，78號關閉，4號氣缸關閉，9號氣缸打開，9號氣缸關閉，1號氣缸關閉，所有氣缸均帶位置控制，其中7、8、9號是位置+打開的時間控制。

能完成以上2例設置嗎？這是兩種比較典型的工作模式，當然還有其它的模式。
[

引用

引用第8樓小侯于2022-12-08 16:25發表的  :
[attachment=274887]
是像這樣嗎
各步驟都是16位元暫存器
開始執行MOV 暫存器數值到K4Y0驅動電磁閥
步驟時間完成後跳轉到下一步驟

有點看不明白，
好像是對了，有可能我在上面沒有表達清楚，

例1： 1號氣缸打開，2號氣缸打開，2號氣缸關閉，3號氣缸打開，4、5號氣缸同時開，4、5號氣缸同時關閉，3號氣缸關閉，6、7、8號氣缸同時打開，6、7、8號同時關閉，9號氣缸打開，9號氣缸關閉，1號氣缸關閉，所有氣缸均帶位置控制，其中7、8、9號是位置+打開的時間控制。

例2： 1號氣缸打開，2、3號氣缸打開，2號關閉，4號氣缸打開，3號氣缸關閉，5、6、7號氣缸同時開，5號氣缸關閉，6號氣缸關閉，8號氣缸打開，78號關閉，4號氣缸關閉，9號氣缸打開，9號氣缸關閉，1號氣缸關閉，所有氣缸均帶位置控制，其中7、8、9號是位置+打開的時間控制。

能完成以上2例設置嗎？這是兩種比較典型的工作模式，當然還有其它的模式

引用

引用第14樓18168722527于2022-12-08 19:53發表的  :
寫一個通用的主流程，主流程的每一步的輸出，都可以在觸摸屏上設定不同的氣缸，再根據設置調用相應的動作編號

這樣感覺可以，但是實際用起來用戶搞不清楚，經常搞錯，對用戶的邏輯思維能力要求太高了

引用

引用第17樓季后賽于2022-12-09 09:03發表的  :
簡單的一批
觸摸屏，程序這么寫，幾十個氣缸到可以

有點看懵了，

引用

引用第18樓payfsl于2022-12-10 05:43發表的  :

好像是對了，有可能我在上面沒有表達清楚，

例1： 1號氣缸打開，2號氣缸打開，2號氣缸關閉，3號氣缸打開，4、5號氣缸同時開，4、5號氣缸同時關閉，3號氣缸關閉，6、7、8號氣缸同時打開，6、7、8號同時關閉，9號氣缸打開，9號氣缸關閉，1號氣缸關閉，所有氣缸均帶位置控制，其中7、8、9號是位置+打開的時間控制。

.......

必須可以啊
