樓主  發表于: 2022-12-08 13:13
客戶對程序要求：
九個氣缸，現場隨便組合，也就是現場可以隨便改變氣缸的工作方式和順序，可以通過觸摸屏設置，也可以類似于機器人的示教系統，同時動作的氣缸有2—4個，最多2組，其它的順序動作，動作順序可以現場設定。氣缸帶點位傳感器
[ 此帖被payfsl在2022-12-25 07:15重新編輯 ]
三人行必有我?guī)熝桑瑩衿渖普叨鴱闹?，學而不思則罔，思而不學則殆
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4073 個
工控威望: 7435 點
下載積分: 14133 分
在線時間: 2733(小時)
注冊時間: 2016-10-31
最后登錄: 2024-09-18
查看夢雨天涯的 主題 / 回貼
1樓  發表于: 2022-12-08 13:51
圖片：
這種事，只能靠你自己啦 ，畢竟我只能給你看看相似的
本帖最近評分記錄：
  • 下載積分:+2(wzy139076378) 請教下剛開始的那個上移 ..
    • 微信hui530527      b站賬號，非標自動化譚工
    請不要隨意加我，不會隨便通過。QQ群942493953
    18706174389
    級別: 正式會員
    精華主題: 0
    發帖數量: 16 個
    工控威望: 79 點
    下載積分: 835 分
    在線時間: 11(小時)
    注冊時間: 2021-05-17
    最后登錄: 2023-06-06
    查看18706174389的 主題 / 回貼
    2樓  發表于: 2022-12-08 14:15
    簡單的一批
    payfsl
    級別: 工控俠客
    精華主題: 2 篇
    發帖數量: 2591 個
    工控威望: 2859 點
    下載積分: 39965 分
    在線時間: 480(小時)
    注冊時間: 2010-08-03
    最后登錄: 2024-09-16
    查看payfsl的 主題 / 回貼
    3樓  發表于: 2022-12-08 14:40
    引用
    引用第1樓夢雨天涯于2022-12-08 13:51發表的  :
    這種事，只能靠你自己啦 ，畢竟我只能給你看看相似的

    氣缸工作的順序沒有規律，不是12345這樣的
    三人行必有我?guī)熝�，擇其善者而從�?，學而不思則罔，思而不學則殆
    nightblueblu
    道阻且長，窮且益堅。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1014 個
    工控威望: 1806 點
    下載積分: 534 分
    在線時間: 1102(小時)
    注冊時間: 2017-02-09
    最后登錄: 2024-09-09
    查看nightblueblu的 主題 / 回貼
    4樓  發表于: 2022-12-08 14:54
    沒得辦法  只有一個一個寫  ST可以建立功能塊來調用
    Your happiness is everything.
    超那個超啊超
    QQ&VX:449285600
    級別: 探索解密
    精華主題: 0
    發帖數量: 120 個
    工控威望: 174 點
    下載積分: 827 分
    在線時間: 88(小時)
    注冊時間: 2020-03-10
    最后登錄: 2024-09-18
    查看超那個超啊超的 主題 / 回貼
    5樓  發表于: 2022-12-08 14:54
    我是進來學習的
    hstec2002
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 455 個
    工控威望: 1857 點
    下載積分: 6621 分
    在線時間: 644(小時)
    注冊時間: 2021-05-05
    最后登錄: 2024-09-18
    查看hstec2002的 主題 / 回貼
    6樓  發表于: 2022-12-08 14:55
    圖片：
    看是否這樣？
    QQ: 2845452345
    wzy139076378
    年輕不是你玩的理由，而是你奮斗的資本。
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 424 個
    工控威望: 11658 點
    下載積分: 2924 分
    在線時間: 927(小時)
    注冊時間: 2013-10-31
    最后登錄: 2024-09-18
    查看wzy139076378的 主題 / 回貼
    7樓  發表于: 2022-12-08 16:22
    比如：做50組設定，每組有9個氣缸的選擇按鈕，再通過變址功能，每組輪詢讀取設定的狀態，根據讀取到的狀態執行動作，50組全部輪詢完成，即動作完成。
    本帖最近評分記錄：
  • 下載積分:+1(catywu) 感謝分享！
    • 三菱PLC、歐姆龍PLC、臺達PLC、信捷PLC、各類觸摸屏、編程接線調試都可以做。電話（微信）19951564598，我的時間比較自由,期待您的來電咨詢。
    小侯
    小侯
    級別: 工控俠客
    精華主題: 0
    發帖數量: 477 個
    工控威望: 2607 點
    下載積分: 7483 分
    在線時間: 499(小時)
    注冊時間: 2008-10-17
    最后登錄: 2024-09-12
    查看小侯的 主題 / 回貼
    8樓  發表于: 2022-12-08 16:25

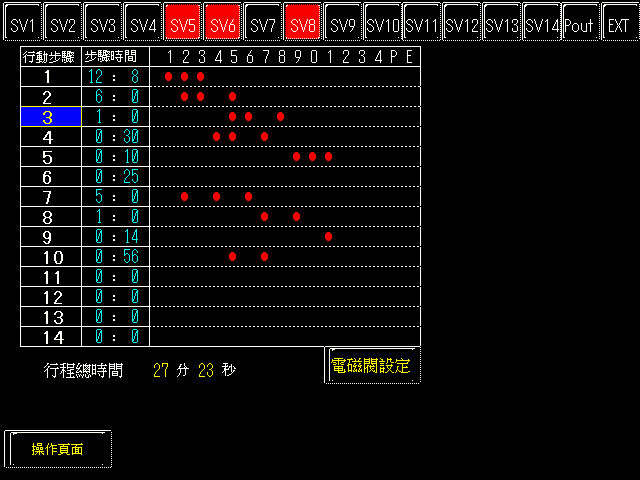

    是像這樣嗎
    各步驟都是16位元暫存器
    開始執行MOV 暫存器數值到K4Y0驅動電磁閥
    步驟時間完成後跳轉到下一步驟
    本帖最近評分記錄：
  • 下載積分:+1(菜鳥888) 三菱硫化機
  • 下載積分:+1(catywu) 好貼好貼！
    wzy139076378
    年輕不是你玩的理由，而是你奮斗的資本。
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 424 個
    工控威望: 11658 點
    下載積分: 2924 分
    在線時間: 927(小時)
    注冊時間: 2013-10-31
    最后登錄: 2024-09-18
    查看wzy139076378的 主題 / 回貼
    9樓  發表于: 2022-12-08 16:25
    1#：氣缸1打開/關閉選擇按鈕，氣缸2打開/關閉選擇按鈕，氣缸3打開/關閉選擇按鈕，氣缸4打開/關閉選擇按鈕，氣缸5打開/關閉選擇按鈕，氣缸6打開/關閉選擇按鈕，氣缸7打開/關閉選擇按鈕，氣缸8打開/關閉選擇按鈕，氣缸9打開/關閉選擇按鈕。

    2#：氣缸1打開/關閉選擇按鈕，氣缸2打開/關閉選擇按鈕，氣缸3打開/關閉選擇按鈕，氣缸4打開/關閉選擇按鈕，氣缸5打開/關閉選擇按鈕，氣缸6打開/關閉選擇按鈕，氣缸7打開/關閉選擇按鈕，氣缸8打開/關閉選擇按鈕，氣缸9打開/關閉選擇按鈕。

    3#：氣缸1打開/關閉選擇按鈕，氣缸2打開/關閉選擇按鈕，氣缸3打開/關閉選擇按鈕，氣缸4打開/關閉選擇按鈕，氣缸5打開/關閉選擇按鈕，氣缸6打開/關閉選擇按鈕，氣缸7打開/關閉選擇按鈕，氣缸8打開/關閉選擇按鈕，氣缸9打開/關閉選擇按鈕。

    4#：氣缸1打開/關閉選擇按鈕，氣缸2打開/關閉選擇按鈕，氣缸3打開/關閉選擇按鈕，氣缸4打開/關閉選擇按鈕，氣缸5打開/關閉選擇按鈕，氣缸6打開/關閉選擇按鈕，氣缸7打開/關閉選擇按鈕，氣缸8打開/關閉選擇按鈕，氣缸9打開/關閉選擇按鈕。
    .
    .
    .
    .
    .
    .
    三菱PLC、歐姆龍PLC、臺達PLC、信捷PLC、各類觸摸屏、編程接線調試都可以做。電話（微信）19951564598，我的時間比較自由,期待您的來電咨詢。
    夢雨天涯
    微信hui530527   &
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 4073 個
    工控威望: 7435 點
    下載積分: 14133 分
    在線時間: 2733(小時)
    注冊時間: 2016-10-31
    最后登錄: 2024-09-18
    查看夢雨天涯的 主題 / 回貼
    10樓  發表于: 2022-12-08 16:38

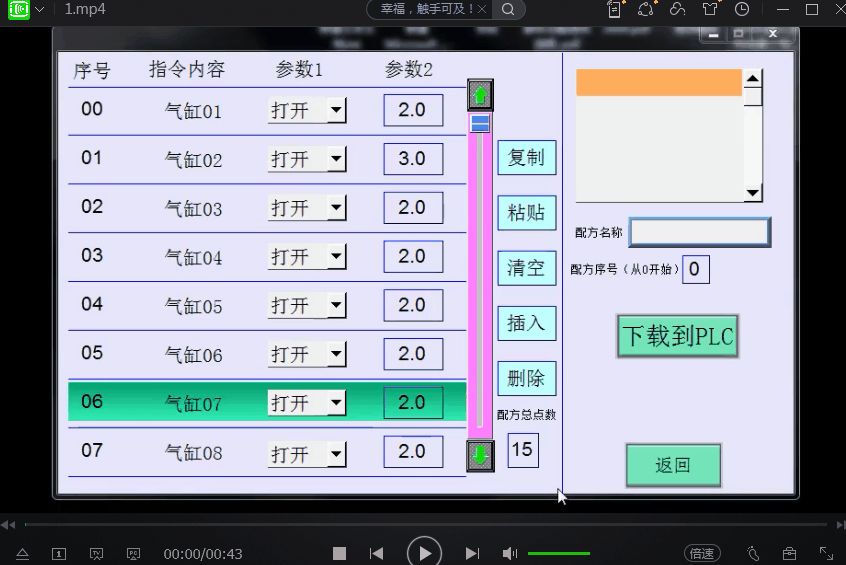

    圖片：
    我已經完成你想要的效果了
    本帖最近評分記錄：
  • 下載積分:+1(甲多海林)
    • 微信hui530527      b站賬號，非標自動化譚工
    請不要隨意加我，不會隨便通過。QQ群942493953
    momo0720
    人外有人,天外有天!
    級別: 工控俠客
    精華主題: 0
    發帖數量: 458 個
    工控威望: 2028 點
    下載積分: 19664 分
    在線時間: 615(小時)
    注冊時間: 2009-09-11
    最后登錄: 2024-08-22
    查看momo0720的 主題 / 回貼
    11樓  發表于: 2022-12-08 16:49
    設置教導模式
    按幾下 進計數 丟進 修飾位
    依照教導模式下的
    on off 寫入 到 DM區的變化數字
    停止教導
    最做後結束
