樓主  發表于: 2022-12-31 13:50
有一套舊的驅動器和馬達，就是沒有信號線；能用的需要哪幾個引腳，接50個好麻煩（需要能電機正常原點這些功能）
秀空02
級別: 略有小成
精華主題: 0
發帖數量: 333 個
工控威望: 366 點
下載積分: 1784 分
在線時間: 201(小時)
注冊時間: 2021-07-30
最后登錄: 2024-11-09
查看秀空02的 主題 / 回貼
1樓  發表于: 2023-01-03 08:47
常用的一般10條左右吧。
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4191 個
工控威望: 7559 點
下載積分: 14703 分
在線時間: 2839(小時)
注冊時間: 2016-10-31
最后登錄: 2024-11-09
查看夢雨天涯的 主題 / 回貼
2樓  發表于: 2023-01-03 09:29
電機極限(或者前后禁止)，使能，報警，準備好，定位完成，脈沖+和脈沖-，方向+和方向-，COM+，COM+，Z相+，屏蔽線
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
15811806196
級別: 略有小成
精華主題: 0
發帖數量: 134 個
工控威望: 206 點
下載積分: 718 分
在線時間: 114(小時)
注冊時間: 2021-10-23
最后登錄: 2024-11-10
查看15811806196的 主題 / 回貼
3樓  發表于: 2023-01-03 11:53
圖片：

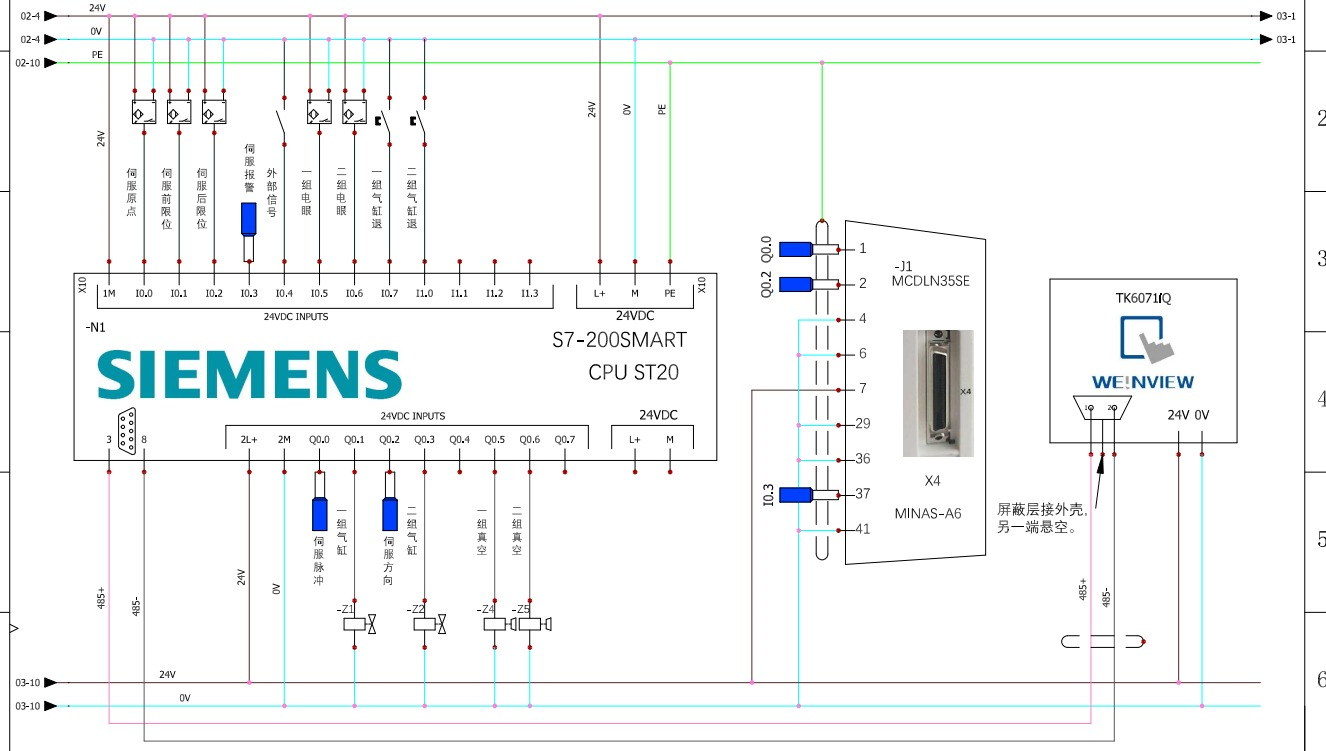

查手冊才是解決問題的根本，這是最近用A6剛做的項目，因?yàn)橐婚_始輸出點不夠，所以報警清除信號沒接
chosin
級別: 正式會員
精華主題: 0
發帖數量: 31 個
工控威望: 81 點
下載積分: 402 分
在線時間: 11(小時)
注冊時間: 2021-07-07
最后登錄: 2024-06-13
查看chosin的 主題 / 回貼
4樓  發表于: 2023-03-11 10:37
圖片：

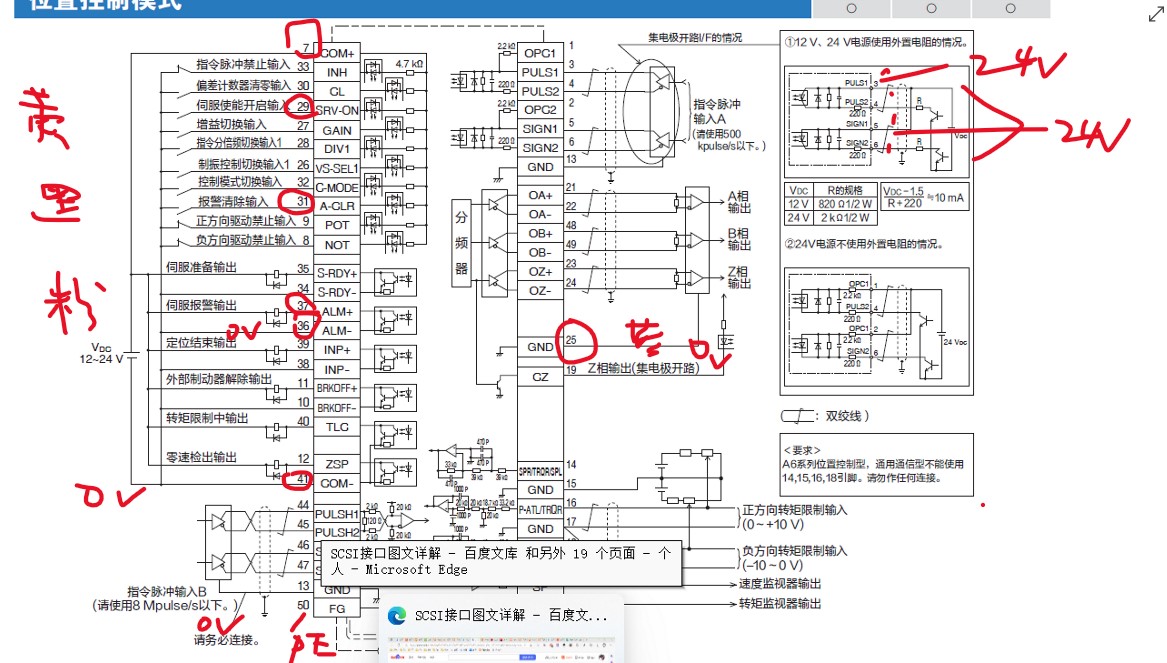

如圖接線即可
